10.4 吋 LCD 螢幕及 3 插槽 ISaGRAF ViewPAC (OS: 繁體中文版)
特色
• PXA270, 520 MHz CPU
• Windows CE 5.0
• 內建 ISaGRAF Ver.3 軟邏輯 (IEC 61131-3 標準)
• 硬體即時功能
• 3 I/O 插槽
• IP65 面板保護等級
• 10.4”TFT LCD
• Modbus RTU/TCP (主站, 從站)
• 支援 eLogger HMI
• Audio 耳機輸出
介紹
ISaGRAF ViewPAC WinCE 系列 VP-4137 結合 WinPAC、彩色顯示螢幕與輸入按鍵或觸控螢幕於一體, 是泓格科技新一代全功能可程式自動化控制器. 泓格採用強固型 PXA270 CPU (520 MHz) 來配合 Windows CE .NET 5.0 作業系統, 內建數個通訊介面 (RS-232/485, Ethernet, USB), 3 個 I/O 插槽, 10.4” TFT LCD 觸控螢幕.
內建 Windows CE .NET 5.0 作業系統有許多優點, 包括: 硬體實時性 (Hard Real-time), 運作核心體積小, 快速開機, 更深層的中斷處理與更穩定的控制. ViewPAC 加強了 ISaGRAF 應用的執行能力, 支援更多 PC 相容控制軟體, 如: Visual Basic .NET, Visual C#, Embedded Visual C++, SCADA..... 等軟體.
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更好的 Win-GRAF 軟體.

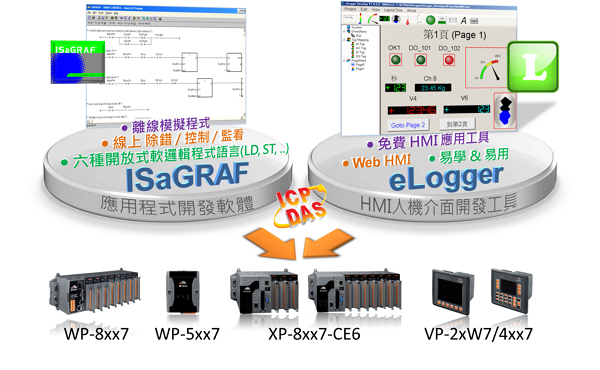

ViewPAC 系列之 VP-2xW7/4xx7 支援 eLogger HMI:
在一台 PAC 中同時運行 HMI 與控制邏輯
內建 Windows CE .NET 5.0 作業系統有許多優點, 包括: 硬體實時性 (Hard Real-time), 運作核心體積小, 快速開機, 更深層的中斷處理與更穩定的控制. ViewPAC 加強了 ISaGRAF 應用的執行能力, 支援更多 PC 相容控制軟體, 如: Visual Basic .NET, Visual C#, Embedded Visual C++, SCADA..... 等軟體.
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更好的 Win-GRAF 軟體.
ViewPAC 系列之 VP-2xW7/4xx7 支援 eLogger HMI:
在一台 PAC 中同時運行 HMI 與控制邏輯
相似產品
| 軟體 | |
|---|---|
| OS | Windows CE 5.0 |
| 通訊協定 | • 站號 • Modbus TCP/IP 主站 • Modbus RTU/ASCII 主站 • Modbus RTU 從站 • Modbus TCP/IP 從站 • Web HMI 通訊協定 • 使用者自訂通訊協定 • I-7000 & I-87K RS-485 遠程 I/O • M-7000 系列 Modbus I/O • Modbus TCP/IP I/O • FRnet I/O • 傳送 Email • Ebus • SMS: 簡訊服務 • MMICON/LCD • UDP Server & UDP Client • TCP Client • GPRS/SMS • SQL Client • 可熱插拔備援系統 • CAN/CANopen • CANopen 主站 • HART 解決方案 • FTP Client • eLogger HMI |
| 開發 | 內建 ISaGRAF Ver.3 軟邏輯 ( IEC 61131-3 國際標準) |
| 服務 | FTP server, Web server (支援 VB script, JAVA script), Embedded SQL server |
| Framework 支援 | .Net Compact Framework 3.5 |
| 多國語系 | 英文, 德文, 法文, 西班牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
| SDK | Dll for eVC, Dll for Visual Studio.Net 2005/2008 |
| 主要單元 | |
|---|---|
| CPU | PXA270 或 兼容, 32-bit, 520 MHz |
| 64-bit 硬體序號 | 有 |
| 系統記憶體 | 128 MB SDRAM |
| 儲存 | 128 MB Flash, 4 GB microSD 卡 (最多可支援 32 GB) |
| 非揮發性記憶體 | 16 KB EEPROM, 512 KB 雙電池備援 SRAM |
| 實時時鐘 | 可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
| 看門狗計時器 | 雙看門狗機制 |
| 顯示 | |
|---|---|
| 類型 | LCD |
| 尺寸 | 10.4" (4:3) |
| 背光壽命 | 50,000 小時 |
| 亮度 | 400 cd/m2 |
| 解析度 | 800 x 600 |
| 觸控螢幕 | 5 線，電阻式； 透光度：80% |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 系統, 1 x 電源 |
| I/O 擴充 | |
|---|---|
| I/O 類型 | I-8K, I-87K 系列 |
| 槽數 | 3 |
| HMI | |
|---|---|
| 蜂鳴器 | 有 |
| 旋轉開關 | 有, (0 ~ 9) |
| 音效 | |
|---|---|
| 插孔 | 耳機輸出 |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232, 1 x RS-485 (隔離值 2500 VDC) |
| USB | |
|---|---|
| Ports | 2 x USB 1.1 (host),1 x USB 1.1 (client) |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ 30 VDC (1 kV 隔離 ) |
| 功耗 | 8.5 W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 293 x 231 x 129 (W x L x H) |
| 安裝 | 面板掛式安裝 |
| 防水防塵等級 | 前方面板保護: 符合 NEMA 4/IP65 標準 |
| 重量 | 3.6 Kg |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% RH, 無凝露 |
