CAN-2084D

即將推出

DeviceNet從站, 4/8 channel計數器/頻率輸入

特色

8通道隔離型/非隔離型輸入
符合DeviceNet Volume I/II Release 2.0規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關閉通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet設備站號及鮑率
提供DeviceNet EDS檔案供主控端設備使用
對於電源、DeviceNet狀態、終端電阻狀態與輸入狀態提供LED燈號顯示

介紹

DeviceNet是一種低成本的標準工業用網路通訊系統，以CAN總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2084D是DeviceNet從站模組，遵循Volume I/II Release 2.0 DeviceNet規範，能透過標準的DeviceNet協定設定CAN-2084D的組態或存取數位輸入通道的狀態。模組本身也提供標準的EDS檔案。因此，用戶可以藉由這個檔案輕易的與DeviceNet主站介面連結。CAN-2084D提供4/8個計數器/頻率通道，可使用“Up Counter”, "Frequency”, “Up/Down Counter”, “Dir/Pulse Counter” and “A/B Phase Counter”五種輸入模式。CAN-2084D可以用來作為各種測量的應用，像是總數計數、位置控制、轉速控制等。此外，CAN-2084D也提供數位低通濾波器過濾高頻的雜訊。

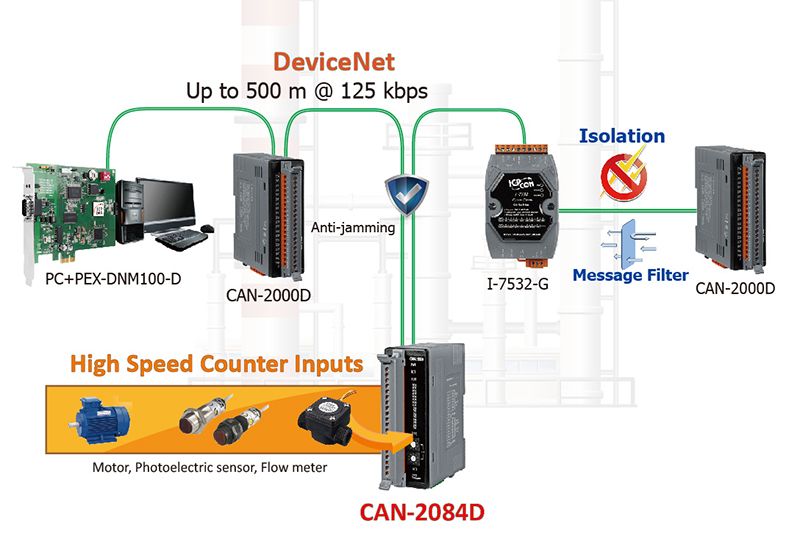

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 CAN-2084D CR	說明DeviceNet從站, 4/8 channel 計數器/頻率輸入(RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

計數器/頻率/編碼器輸入
通道數	4-channel Up/Down Counter or 4-channel Dir/Pulse Counter or 4-channel A/B Phase or 8-channel Up Counter or 8-channel Frequency
類型	Counter, Frequency or Encoder
Bits	32-bit
ON 電壓準位	Isolated:+4.5 to +30 V TTL:+2 to +5 V
OFF 電壓準位	Isolated:+1 V Max TTL:0 to +0.8 V
頻率精度	1 Hz ~ 250 kHz:±0.4% of Input Frequency
個別通道設定	Yes
最快速度	250 kHz
低通濾波	1 ~ 32767 μs

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
