I-7532RM-FD：2 埠 CAN/CAN FD 橋接器
新產品上市
2025-01-07

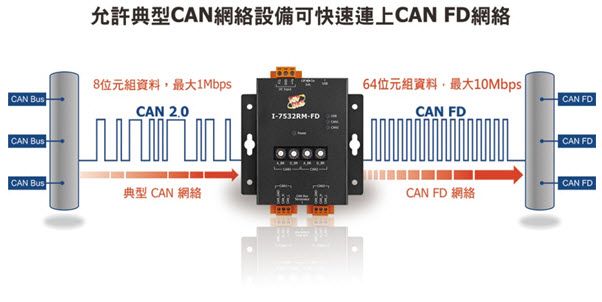

I-7532RM-FD 是 CAN / CAN FD（具有靈活數據速率的 CAN）網橋模組，用於在兩個 CAN / CAN FD 網絡之間建立連接。它可以提高總線負載能力，延長通信距離，可以不同的波特率連接 CAN / CAN FD 網絡，並支援 CAN 和 CAN FD 網絡之間的訊息轉換。I-7532RM-FD 支援從 CAN 到 CAN，CAN 到 CAN FD，CAN FD 到 CAN 和 CAN FD 到 CAN FD 的訊息轉換。 此外，它還支援幀映射規則，合併規則（將多個 CAN 幀組合為一個 CAN FD 幀）和拆分規則（將一個 CAN FD 幀拆分為多個 CAN 幀）以進行某些特定的訊息轉換。 用戶可以在其應用程序中自由使用這些規則。將 USB 連接埠與 PC 連接後，用戶可以使用設定工具配置模組的波特率和訊息轉傳規則。用戶可以簡單容易地使用該模組。
特性:
- 相容於 ISO 11898-2 標準規範
- 支援 CAN 2.0A/2.0B 及 CAN FD 協定標準
- CAN FD 支援 ISO and Non-ISO (Bosch) 標準
- CAN FD 鮑率範圍(資料欄位)從 100kbps 至 10000kbps
- CAN 鮑率範圍從 10kbps 至 1000kbps
- 支持 CAN 總線訊息過濾器配置。採白名單過濾方法，每個端口支持 128 個標準 ID 群組和 64 個擴展 ID 群組
- 支持 CAN/CAN FD 幀轉發規則，包括基本轉發規則，映射規則，合併規則和拆分規則。當在一個 CAN 端口上接收到幀時，將通過這些規則處理該幀，然後將其發送到另一個端口。 這些規則的處理優先級為“合併規則”=“拆分規則”>“映射規則”>“基本轉發規則”
- 可通過設定工具確認 CAN 網絡狀態
- 每個端口的訊息傳遞流量可高達 10,000 FPS

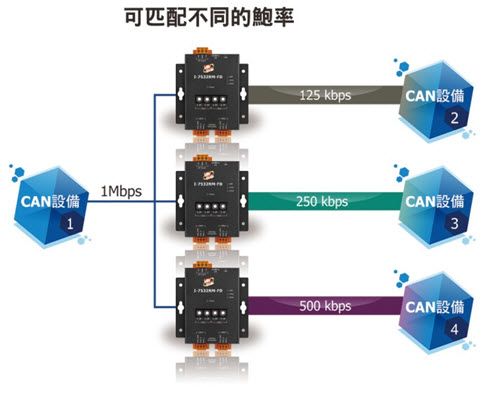

- 每個端口的波特率可以不同，以實現高度靈活性
- 內建指撥開關，可調整 CAN 總線 120 Ω 終端電阻
- 可透過旋鈕開關或設定工具來設置 CAN/CAN FD 鮑率
比較表:
| 產品名稱 | I-7532 | I-7532M-FD | I-7532RM-FD | |||
|---|---|---|---|---|---|---|
| 產品圖 |  |
 |
 |
|||
| CAN 通訊埠規格 | ||||||
| 模組 CAN 型式 |  |
|||||
| 連接器 | 螺絲端子 | |||||
| CAN 通訊埠 | 2 | |||||
| 鮑率 (bps) | 5k ~ 1M bps 及自定鮑率 | CAN bit rates: 10 ~ 1000 kbps, CAN FD bit rates for data field: 100 ~ 10000 kbps |
||||
| CAN 過濾器 | 支援 | |||||
| 隔離保護 | 3000 VDC-DC 隔離 2500 Vrms 光耦合隔離 |
|||||
| 120Ω 終端電阻 | 內建 | |||||
| 訊號延遲時間 | 134 us | 142 us | ||||
| 其他 | ||||||

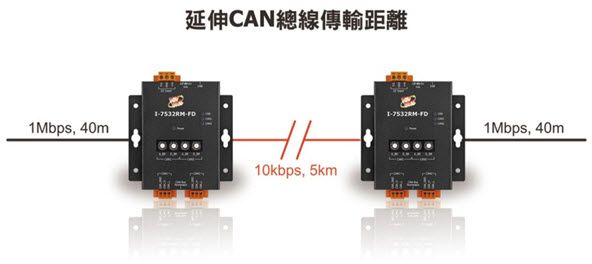

| 延長 CAN 距離 | 可以 | |||||
| 修復 CAN 訊號 | 可以 | |||||
| 整合兩個不同鮑率的網路 | 可以 | |||||
| 透過旋鈕設定 CAN 鮑率 | 可以 | 不可以 | 可以 | |||
欲瞭解更多資訊，請訪問以下網站:
http://www.icpdas.com/tw/product/I-7532RM-FD
