I-7532M-FD
2-port CAN/CAN FD 橋接器
特色
- 相容於ISO 11898-2標準規範
- 支援 CAN2.0A/2.0B及CAN FD協定標準
- CAN FD支援ISO and Non-ISO (Bosch)標準
- CAN FD鮑率範圍(資料欄位)從100kbps至10000kbps
- CAN鮑率範圍從10kbps至1000kbps
- 支持CAN總線訊息過濾器配置
- 支持CAN/CAN FD幀轉發規則，包括基本轉發規則，映射規則，合併規則和拆分規則
- 每個端口的訊息傳遞流量可高達10,000 FPS

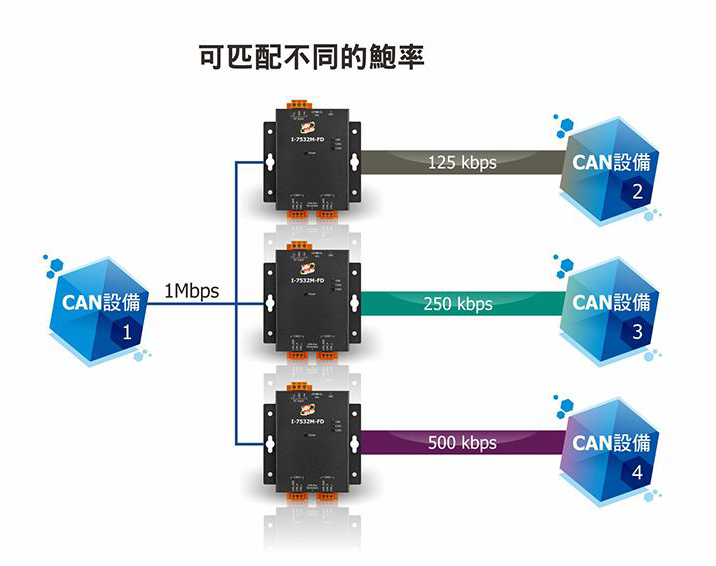

- 每個端口的波特率可以不同，以實現高度靈活性
- 可透過設定工具來設置CAN/CAN FD鮑率
介紹

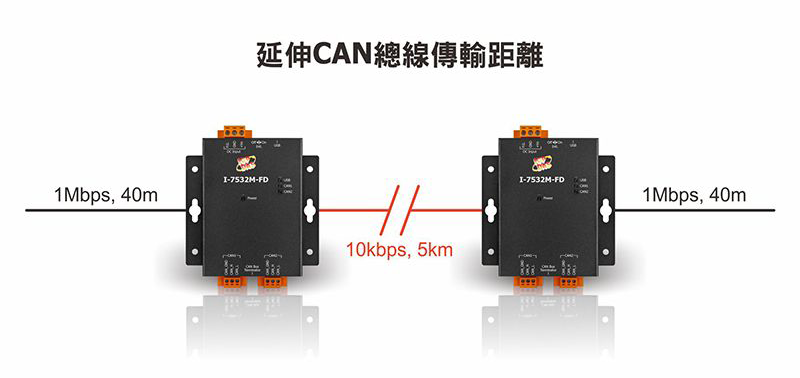

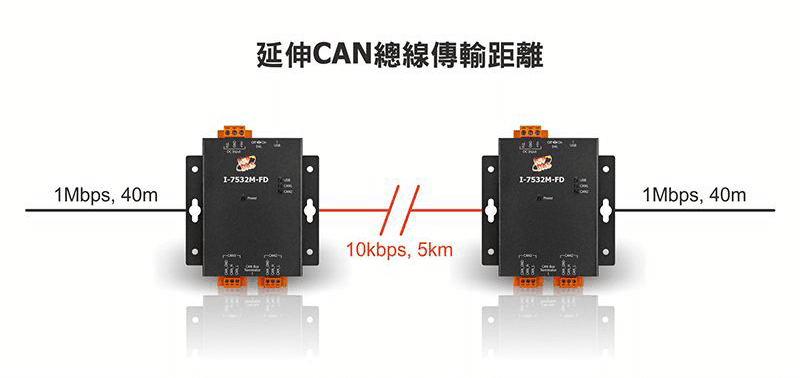

I-7532M-FD是CAN / CAN FD（具有靈活數據速率的CAN）網橋模組，用於在兩個CAN / CAN FD網絡之間建立連接。 它可以總線負載能力，延長通信距離，可以不同的波特率連接CAN / CAN FD網絡，並支持CAN和CAN FD網絡之間的訊息轉換。

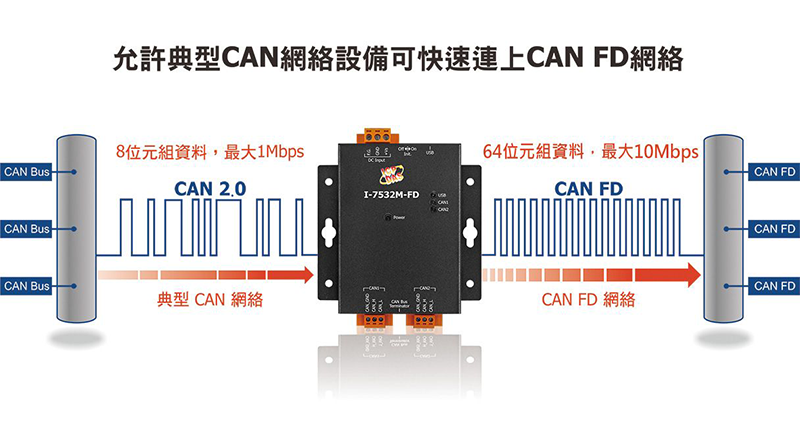

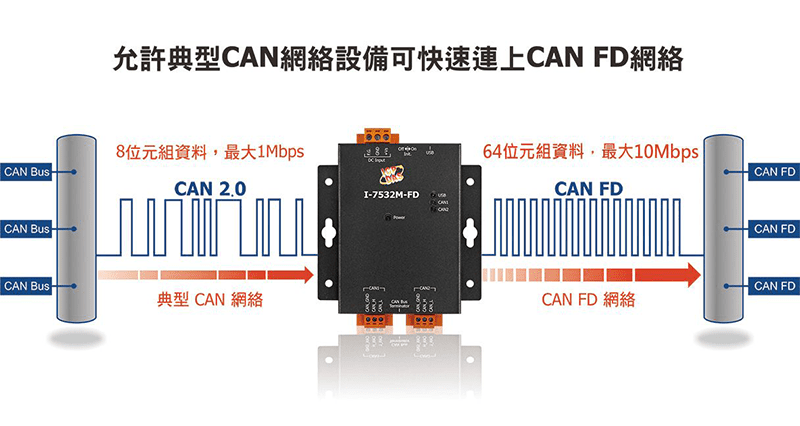

I-7532M-FD支持從CAN到CAN，CAN到CAN FD，CAN FD到CAN和CAN FD到CAN FD的訊息轉換。 此外，它還支持幀映射規則，合併規則（將多個CAN幀組合為一個CAN FD幀）和拆分規則（將一個CAN FD幀拆分為多個CAN幀）以進行某些特定的訊息轉換。 用戶可以在其應用程序中自由使用這些規則。將USB端口與PC連接後，用戶可以使用I-7532-FD Utility工具配置模塊的波特率和訊息轉傳規則。用戶可以簡單容易地使用該模塊。
.png)
.png)
.png)
應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分布式數據採集
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x USB status 2 x CAN status |
| USB | |
|---|---|
| 規格 | USB 2.0 High Speed (480Mbps) |
| 接頭 | 1 x USB (Mini-B) |
| 驅動 | Windows 7/8.1/10/11內建 |
| CAN | |
|---|---|
| Ports | 2 |
| Baud Rate | CAN bit rates: 10 k ~ 1 M bps, CAN FD bit rates for data field: 100 k ~ 10M bps (*Note1) Bit rate setting via utility tool |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| 終端電阻 | Switch for 120Ω terminal resistor |
| 規格 | ISO 11898-2, CAN 2.0 A/B and FD |
| 濾波器 | Yes |
| 接收緩衝 | 128 frames |
| 延遲時間 | [ 1Mbps (8-byte Data) ] ID-29bit => 160 us ; ID-11bit => 142 us [ 10Kbps (8-byte Data) ] ID-29bit => 13.8 ms ; ID-11bit => 12 ms |
| Data Flow | 10,000 FPS (each port) |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1.2 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 102 x 120 x 36 (W x L x H) |
| 安裝 | Wall Mount or DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
規格說明
Note1：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到CAN FD最大數據速率，但也有可能無法達到最大數據速率。
