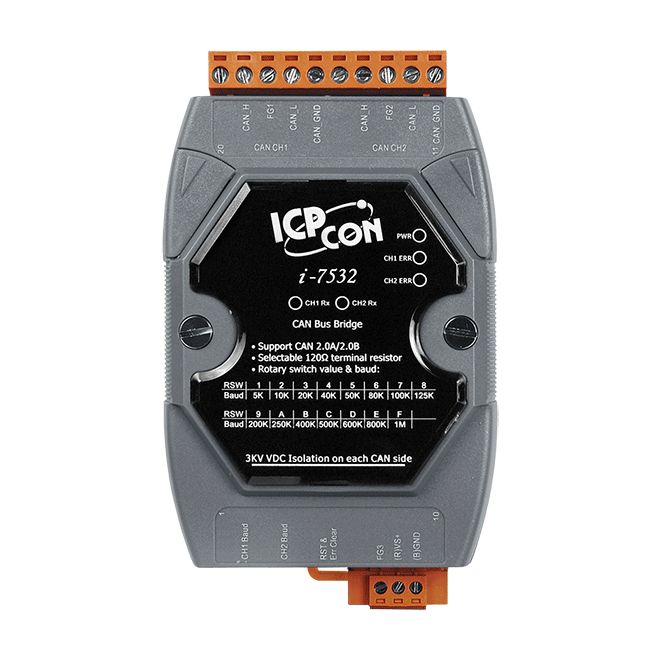

I-7532-G
2022/11/01 恢復正常供貨
Two-channel CAN Bus 隔離型橋接器
特色
- 完全兼容 ISO 11898-2 標準
- 支援CAN 2.0A和CAN 2.0B
- 可選120Ω終端電阻
- 每個CAN通道可接最多100個CAN節點
- 每個CAN通道提供768 數據幀緩衝區
- CAN通道鮑率可透過旋轉開關設定(5Kbps ~ 1Mbps)
- CAN通道鮑率支援使用者自定義鮑率
- 支援CAN通道訊息ID接收過濾功能
- 支援透過I-7532之CAN1通道更新韌體
- 支援以指定CAN訊息ID作轉發功能
- 支援CAN Bus-Off Auto-Reset功能
- 支援CAN Listen-Only模式功能
介紹
I-7532 是泓格科技針對CAN bus所設計的一款雙通道智能CAN網路橋接器(Bridge)，使用者可以利用I-7532輕鬆地達到以下4個功能:
(1) 延伸CAN bus網路通訊距離.
(2) 整合兩種不同鮑率之CAN bus網路
(3) 提升CAN bus網路負載能力 (增加節點數量)
(4) 隔離不同CAN bus網路間之電氣干擾
另外亦具備錯誤自動偵測與修正機制，使得CAN網路上的資料收集更加容易、通訊更加穩定，其應用場合可用在所有CAN通訊協定網路中，如：CANopen、DeviceNet、J1939等。
應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分佈式數據採集
相似產品
| CAN | |
|---|---|
| Ports | 2 |
| Baud Rate | 5 k ~ 1 M bps |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Jumper for 120 Ω terminal resistor |
| 規格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 濾波器 | Yes |
| 延遲時間 | [ 1Mbps (8-byte Data) ] ID-29bit => 156 us ; ID-11bit => 134 us [ 5Kbps (8-byte Data) ] ID-29bit => 30 ms ; ID-11bit => 25 ms |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 2 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 72 x 122 x 33 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
-
提供CAN總線使用者自定義的鮑率／CAN-ID映射配置。
-
提供將CAN訊息接收過濾器數據轉存為文件的功能。*.dat文件格式與I-7565-H1/H2的配置文件相容；*.xls文件則對其他公司的CAN硬體介面適用，並配置I-7532的CAN-ID過濾功能。
-
支援ICP DAS 的CAN硬體介面，包含”RS-232對CAN”、”Ethernet對CAN”、”USB對CAN”與”CAN Card”系列產品的配置。

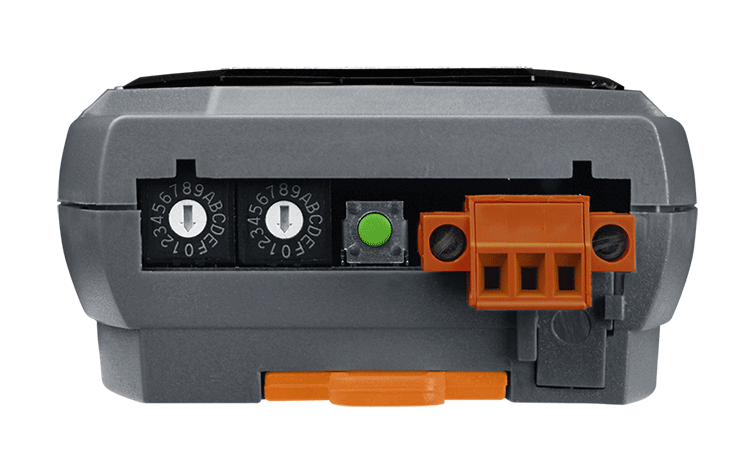

透過旋鈕開關選擇鮑率
| 旋鈕數值 | 0 | 1 | 2 | 3 |
| 鮑率[bps] | Config Mode |
5k or User-defined CAN baud |
10k | 20k |
| 旋鈕數值 | 4 | 5 | 6 | 7 |
| 鮑率[bps] | 40k | 50k | 80k | 100k |
| 旋鈕數值 | 8 | 9 | A | B |
| 鮑率[bps] | 125k | 200k | 250k | 400k |
| 旋鈕數值 | C | D | E | F |
| 鮑率[bps] | 500k | 600k | 800k | 1000k |
