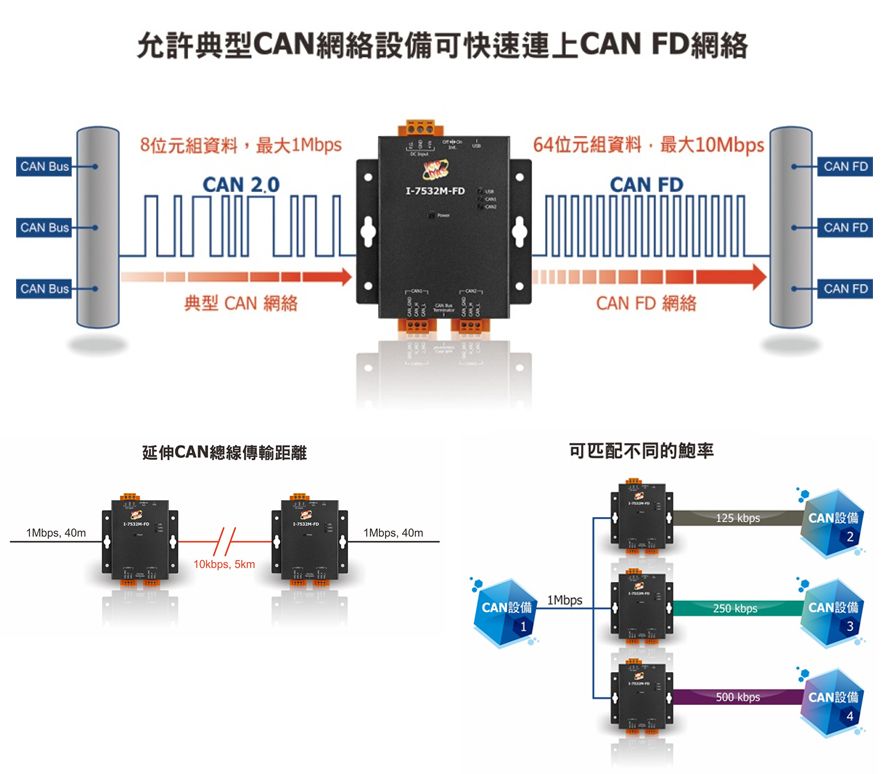

I-7532M-FD是CAN/CAN FD（具有靈活數據速率的CAN）網橋模組，用於在兩個CAN/CAN FD網絡之間建立連接。 它可以提高總線負載能力，延長通信距離，可以不同的波特率連接CAN/CAN FD網絡，並支持CAN和CAN FD網絡之間的訊息轉換。I-7532M-FD支持從CAN到CAN，CAN到CAN FD，CAN FD到CAN和CAN FD到CAN FD的訊息轉換。 此外，它還支持幀映射規則，合併規則（將多個CAN幀組合為一個CAN FD幀）和拆分規則（將一個CAN FD幀拆分為多個CAN幀）以進行某些特定的訊息轉換。 用戶可以在其應用程序中自由使用這些規則。將USB端口與PC連接後，用戶可以使用I-7532-FD Utility工具配置模塊的波特率和訊息轉傳規則。用戶可以簡單容易地使用該模塊。




特色:

• 相容於ISO 11898-2標準規範
• 支援 CAN2.0A/2.0B及CAN FD協定標準
• CAN FD支援ISO and Non-ISO (Bosch)標準
• CAN FD鮑率範圍(資料欄位)從100kbps至10000kbps
• CAN鮑率範圍從10kbps至1000kbps
• 支持CAN總線訊息過濾器配置。採白名單過濾方法，每個端口支持128個標準ID群組和64個擴展ID群組。
• 支持CAN/CAN FD幀轉發規則，包括基本轉發規則，映射規則，合併規則和拆分規則。當在一個CAN端口上接收到幀時，將通過這些規則處理該幀，然後將其發送到另一個端口。 這些規則的處理優先級為“合併規則”=“拆分規則”>“映射規則”>“基本轉發規則”。
• 可通過設定工具分析CAN網絡狀態。
• 每個端口的訊息傳遞流量可高達10,000 FPS。
• 每個端口的波特率可以不同，以實現高度靈活性
• 內建指撥開關，可調整CAN總線120 Ω終端電阻



比較表:

關於上述產品更多的資訊，請參考以下網頁:
https://www.icpdas.com/tw/product/I-7532M-FD
