首頁 > 最新消息 > 產品資訊 > 2012

工業型CAN 總線通訊卡解決方案

泓格科技在CAN總線領域上已深耕多年，在PC-based的通訊卡部分，也已開發出許多種不同介面與等級的板卡，除了有一般的通用型PCI與PCI-Express，還有嵌入式系統中常用的PC104+與PCI-104等不同介面的通訊卡，此外，還有多個CAN串口的經濟型與帶有CPU的高效型板卡，不僅如此，在PAC-based上也有採串列通訊方式的經濟型與並列通訊方式的智慧型CAN通訊模組，可讓使用者在不同的應用場合中挑選出最適合的通訊卡片。在軟體方面，泓格科技針對CAN通訊卡提供了各式各樣的驅動程式以支援Windows 32-bit、64-bit、WinCE、Linux、RTX等多種系統，也提供許多函式庫、工具軟體、以及範例程式，讓使用者可以在VB、VC、.Net、LabVIEW、OPC等不同環境進行開發，這樣使用者就能夠挑選自己最熟悉的開發環境並參考適合的範例程式，使整個專案的進行更順利更有效率。

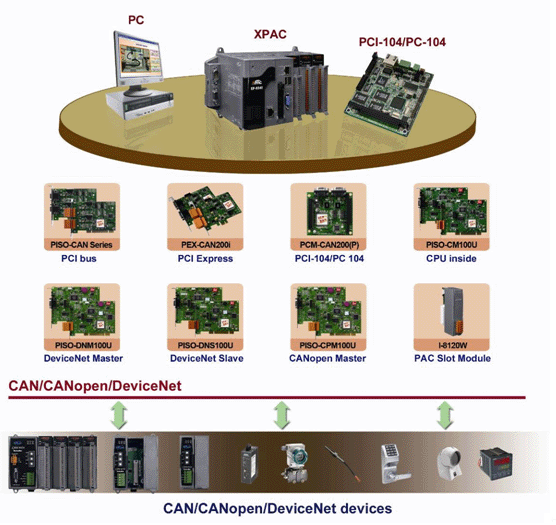

CAN卡系列產品：
Module Name
Pictures
CAN Channel
1
2
4
8
2
Bus Interface
Universal PCI
X1 PCI Express
Built-in CPU
-
CAN Baud
Programmable transfer rate up to 1 Mbps
CAN Terminal Resistance
Jumper for 120 Ω terminator resistor
Windows XP
O
O
O
O
O
Windows XPe
O
O
O
O
O
Win 7 32-bit
O
O
O
O
O
Win 7 64-bit
O
O
O
O
O
Windows CE5
Windows CE6
Linux
O
O
O
O
O
RTX
O
O
O
O
O

Module Name
Pictures
CAN Channel
1
1 (1 is bypass)
2
2
1
Bus Interface
Universal PCI
PCI-104
PC-104+
PCI-104
Built-in CPU
186 CPU
-
186 CPU
CAN Baud
Programmable transfer rate up to 1 Mbps
CAN Terminal Resistance
Jumper for 120 Ω terminator resistor
Windows XP
O
O
O
O
O
Windows XPe
O
O
O
O
O
Win 7 32-bit
O
Win 7 64-bit
O
Windows CE5
O
O
Windows CE6
Linux
O
O
O
RTX

PAC插槽式CAN模組系列產品：
Module Name
Pictures
CAN Channel
1
1
Bus Interface
Serial Bus
Parallel Bus
Built-in CPU
186 CPU
186 CPU
CAN Baud
Programmable transfer rate up to 1 Mbps
CAN Terminal Resistance
Jumper for 120 Ω terminator resistor
ViewPAC
O
O
WinPAC-8000
O
O
XPAC-CE6
O
O
XPAC-XPe
O

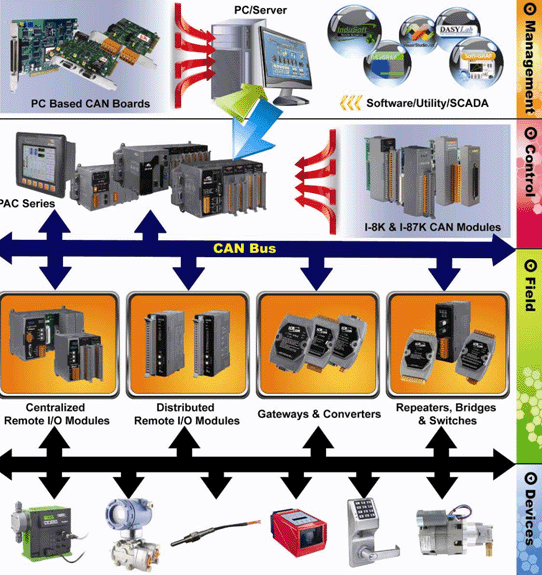

CAN總線的應用架構：
底下的圖表，可以協助您了解CAN總線的應用架構，並清楚CAN通訊卡片在一般架構中所扮演的角色。


應用案例簡述：

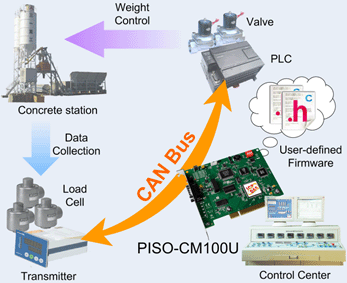

  • 水泥攪拌站系統

依據用途的不同，水泥的配方也會不同，當送入攪拌站中的材料比例有誤差時，水泥成品品質就會良莠不齊，所以嚴格控管比例就是攪拌站最重要的任務，該公司使用速度快且安全性高的CAN總線磅秤機來量測配方比例，而這些磅秤機每秒會發出超過千筆的資訊給控制台，這些資訊在經過高效能智慧型PISO-CM100U CAN卡片先行處理，再將整合後的資料傳給控制中心，如此控制中心便能在幾乎不額外增加CPU負擔的情況下監控水泥攪拌站。
  • 電動機車電池交換站

一座電池交換站內大約會有十數格的電池充電器，這座電池交換站採用帶有CAN通訊介面的充電器，當一個沒電的電池被送入交換站中，充電器便會開始對該電池進行充電，並同時將該電池的充電狀況隨時回報給交換站的主機，待主機透過資訊判定該電池已充電完畢後，便會通知充電器停止充電，同時命令機械手臂將該電池移至可交換區，因充電器上傳的電池資料量並不大，所以此處採用帶有兩個CAN通訊口的經濟型CAN卡片，一個CAN通訊口用來監視電池充電的狀態，另一個通訊口則用來控制機械手臂移動電池，將監視與控制的動作分開，可避免資訊的相互干擾從而降低程式開發的難度。

泓格科技在網頁中，提供相當完整的CAN產品資訊；使用者能在產品網頁上找到更詳細的資料，如產品規格、型錄、操作手冊．．等等；請參考以下連結: http://www.icpdas.com/products/Remote_IO/can_bus/can_series.htm
