新產品: I-2533CS-A/B (CAN總線轉單蕊單模光纖橋接器)
- I-2533CS-A/B模組為CAN通訊介面與單模光纖通訊介面的橋接器,能透過單模光纖連結兩個CAN網路。在光纖傳輸上採用分波多工器技術(Wavelength Division Multiplexing),可以允許兩端的資料能在單蕊單模光纖內同時傳輸,此技術不僅能擴展現有的光纖頻寬,同時也可以有效的降低在光纖佈線上的成本。基於硬體上的限制,I-2533CS-A及I-2533CS-B需要成對使用。

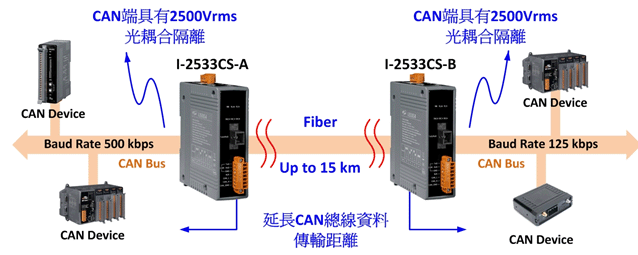

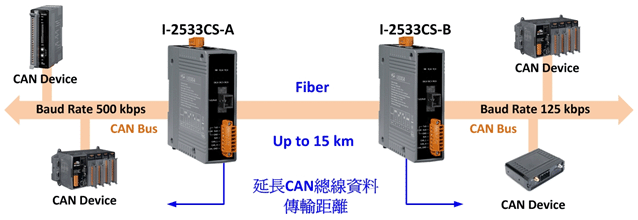

不同於其他CAN轉光纖轉換器,I-2533CS-A/B模組更具備了三個重要的特性。第一,能夠延長CAN總線的資料傳輸距離。它不會因為CAN總線的鮑率數值影響CAN資料的傳輸距離,無論您使用多快的鮑率,傳輸距離都能到達光纖最遠15公里的規範內。 - 第二,兩端的CAN匯流排錯誤訊號及雜訊會被隔離。模組兩端的CAN匯流排錯誤,例如CAN訊號線的短路,並不會影響到光纖的正常運作。
- 第三,I-2533CS-A/B模組提供CAN鮑率旋鈕開關,您可以依據應用需求在光纖兩端使用不同鮑率的CAN網路。此外,為了有效的降低系統因使用低速鮑率所造成的總線負載,模組提供了CAN訊息過濾功能,課讓使用者設定並過濾掉對系統無益的的CAN訊息。

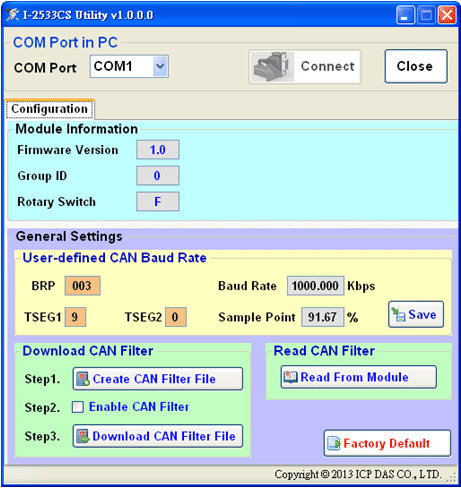

- 除了硬體設定功能外,I-2533CS-A/B模組也提供簡易的組態工具軟體。透過此軟體,使用者可以獲得韌體版本、模組旋鈕及指撥開關狀態、CAN鮑率、取樣點及訊息過濾設定。這些設定參數對於產品應用具有靈活性及功能性,且對於某些特殊的應用案例非常實用。
- 特色:
- 符合 ISO 11898-2 規範
- 支援CAN 2.0A與CAN 2.0B
- 使用恩智浦 TJA1042 CAN收發器
- 2500 Vrms CAN端隔離
- 3 kV 電源端與CAN端之間的直流隔離(galvanic isolation)
- 內建120Ω 終端電阻指撥開關
- 以旋鈕開關調整CAN鮑率
- 光纖類型: SC接頭 ; 單模 ; 符合100 Base-FX標準
- 光波長
- o Tx: 1310 nm, Rx: 1550 nm for I-2533CS-A
- o Tx: 1550 nm, Rx: 1310 nm for I-2533CS-B
- 光纖規格: 8.3/125, 8.7/125, 9/125 or 10/125 μm
- 在任一種CAN鮑率的情形下,光纖最遠傳輸距離為15公里
- 提供可拆卸式端子台,並提供鋁軌安裝介面
- 允許使用者自定義CAN鮑率
- 提供組態工具設定CAN訊息過濾器
- 支援CANopen/DeviceNet/J1939…等符合ISO 11898-2的通訊協定
-
下表為泓格科技所有CAN總線轉光纖產品列表:
模組名稱 I-2533CSI-2533CS-A
*note1I-2533CS-B

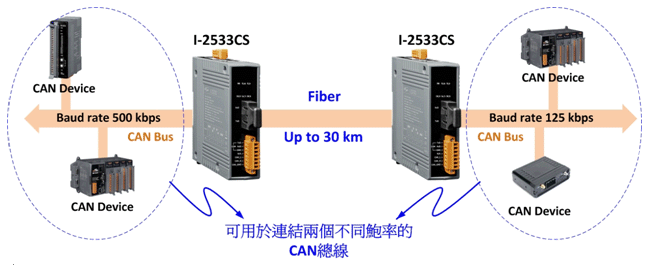

*note1I-2533I-2532CAN介面 通訊速率 10 k to 1 M bps10 k to 1 M bps10 k to 1 M bps10 k to 1 M bps10 k to 500 k bps光纖介面 光纖種類 單模, 8.3/125, 8.7/125, 9/125 or 10/125 μm單模, 8.3/125, 8.7/125, 9/125 or 10/125 μm單模, 8.3/125, 8.7/125, 9/125 or 10/125 μm多模, 50/125, 62.5/125 or 100/140 μm多模, 62.5/125 μm接頭 SC DuplexSCSCSTST光波長(nm) 1310Tx: 1310
Rx: 1550Tx: 1550
Rx: 1310850850訊號延遲 190 μs *note2190 μs *note2190 μs *note2250 μs *note2125 ns @ any baud通訊距離(km) 最遠30 km最遠15 km最遠15 km最遠2 km因CAN鮑率不同而不同,最遠1.4 km其他 延伸CAN傳輸距離 YesYesYesYesNo重置CAN訊號 YesYesYesYesNo整合不同鮑率的CAN網路 YesYesYesYesNoCAN訊息過濾器 YesYesYesYesNo
I-2533CS-A及I-253CS-B需成對使用。
*注2:
CAN總線訊號由一個模組至另一個模組的延遲時間會依照不同的CAN鮑率設定及傳輸的訊息資料格式而有所不同,此訊號言詞時間的測試環境為CAN鮑率: 1Mbps, CAN訊息格式為: ID:0x12345678, 8-byte資料均為0xFF。 - 關於上述產品更多的資訊,請參考以下網頁:
I-2533CS/I-2533CS-A/I-2533CS-B: http://www.icpdas.com/products/Remote_IO/can_bus/i-2533cs.htm
I-2533: http://www.icpdas.com/products/Remote_IO/can_bus/i-2533.htm
I-2532: http://www.icpdas.com/products/Remote_IO/can_bus/i-2532.htm
