新產品:I-2533CS (CAN總線轉單模光纖橋接器)
-

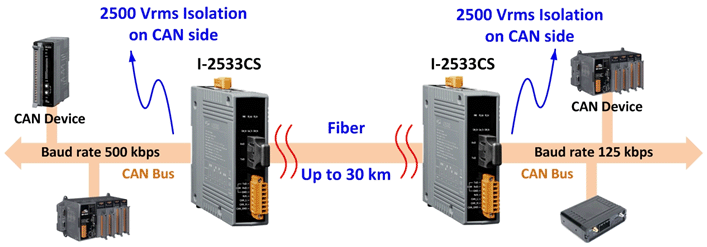

I-2533CS模組為一種CAN通訊介面與單模光纖通訊介面的橋接器,能透過單模光纖連結兩個CAN網路。為了解決CAN通訊介面與光纖通訊介面之間的訊號轉換問題,
I-2533CS模組能夠將CAN介面的訊號,轉換成光纖上的訊號,並透過另外一個I-2533CS模組把資料再次還原成CAN介面的訊號。不同於I-2532 CAN 轉光纖轉換器,
I-2533CS模組更具備了三個重要的特性。第一,它不會因為CAN網路的鮑率數值影響CAN資料的傳輸距離,無論您使用多快的鮑率,它都能維持在光纖端最遠30公里。
這表示I-2533CS系列模組能夠延長CAN的資料傳輸距離。 - 第二,如果在光纖一端的CAN網路發生CAN匯流排錯誤,例如CAN訊號線的短路,並不會影響到光纖上另一端CAN網路的正常運作。
- 第三,您可以依據應用需求在光纖兩端使用不同鮑率的CAN網路,透過I-2533CS模組讓這兩個CAN網路進行資料交換。
- I-2533與I-2533CS系列的模組最主要的差異在光纖接頭種類及傳輸距離。I-2533CS系列的模組採用的是單模光纖,可以延長CAN總線的傳輸距離最遠至30公里。此外,

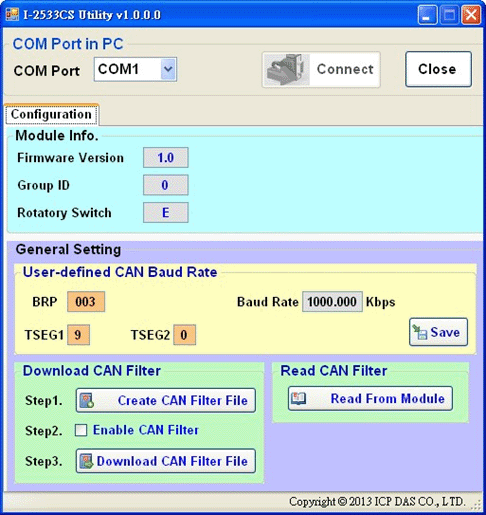

I-2533CS系列的模組提供CAN總線訊息路由的群組功能。使用者可以決定在多個CAN總線系統中的模組的訊息流向。 - I-2533CS模組提供簡單的組態工具用以設定特殊的CAN鮑率以及硬體的CAN訊息過濾器(filter)。透過這個組態工具,您可以在CAN網路中使 用自定義的CAN鮑率並且規劃客制化的CAN訊息過濾器。當I-2533CS模組被應用在不同鮑率的CAN網路連結時,訊息過濾器將會因為兩個CAN網路上資料量 的多寡不同而變的非常有用。
- 特色:
- 符合 ISO 11898-2 規範
- 支援CAN 2.0A與CAN 2.0B
- 使用恩智普 TJA1042 CAN收發器
- 2500 Vrms CAN端隔離
- 3 kV 電源端與CAN端之間的直流隔離(galvanic isolation)
- 內建120Ω 終端電阻指撥開關
- 以旋鈕開關調整CAN鮑率
- 光纖類型: SC接頭 ; 單模 ; 符合100 Base-FX標準
- 光波長: 1310 nm
- 光纖規格: 8.3/125, 8.7/125, 9/125 or 10/125 μm
- 在任一種CAN鮑率的情形下,光纖最遠傳輸距離為30公里
- 提供可拆卸式端子台,並提供鋁軌安裝介面
- 允許使用者自定義CAN鮑率
- 提供組態工具設定CAN訊息過濾器
- 支援CANopen/DeviceNet/J1939…等符合ISO 11898-2的通訊協定
-
下表為泓格科技所有CAN轉光纖產品列表:
模組名稱 I-2533CSI-2533I-2532CAN介面 通訊速率 10k ~ 1M bps10k ~ 1M bps10k ~ 500k光纖介面 光纖種類 單模, 8.3/125, 8.7/125, 9/125 or 10/125 μm多模, 50/125, 62.5/125 or 100/140 μm多模, 62.5/125 μm接頭 SCSTST光波長(nm) 1310850850訊號延遲 190 μs *注1250 μs *注1125 ns (任何CAN鮑率)通訊距離(km) 3021.4其他 延伸CAN傳輸距離 YesYesNo重置CAN訊號 YesYesNo整合不同鮑率的CAN網路 YesYesNoCAN訊息過濾器 YesYesNo支援CANopen/DeviceNet/J1939…等通訊協定 YesYesYes - 關於上述產品更多的資訊,請參考以下網頁:
I-2533CS: http://www.icpdas.com/products/Remote_IO/can_bus/i-2533cs.htm
I-2533: http://www.icpdas.com/products/Remote_IO/can_bus/i-2533.htm
I-2532: http://www.icpdas.com/products/Remote_IO/can_bus/i-2532.htm
