tSL-PA4R1
三色燈監控模組 (AC型)
特色
- 監測每種顏色燈號的狀態:亮、暗或是閃爍
- 4通道直流/交流數位輸入和1通道報警繼電器輸出
- 用戶可自行定義多種顏色燈號組合的狀態監測
- 提供前一燈號狀態的持續時間, 方便MES, ERP做稼動率計算
- 支援Modbus RTU, Modbus TCP與MQTT通訊協定
- 支援RS485/乙太網路通訊介面
- 設備電源輸入:乙太網路供電或直流電供電
- 由網頁來操作設置和乙太網路介面更新韌體
- 繼電器輸出報警裝置
介紹

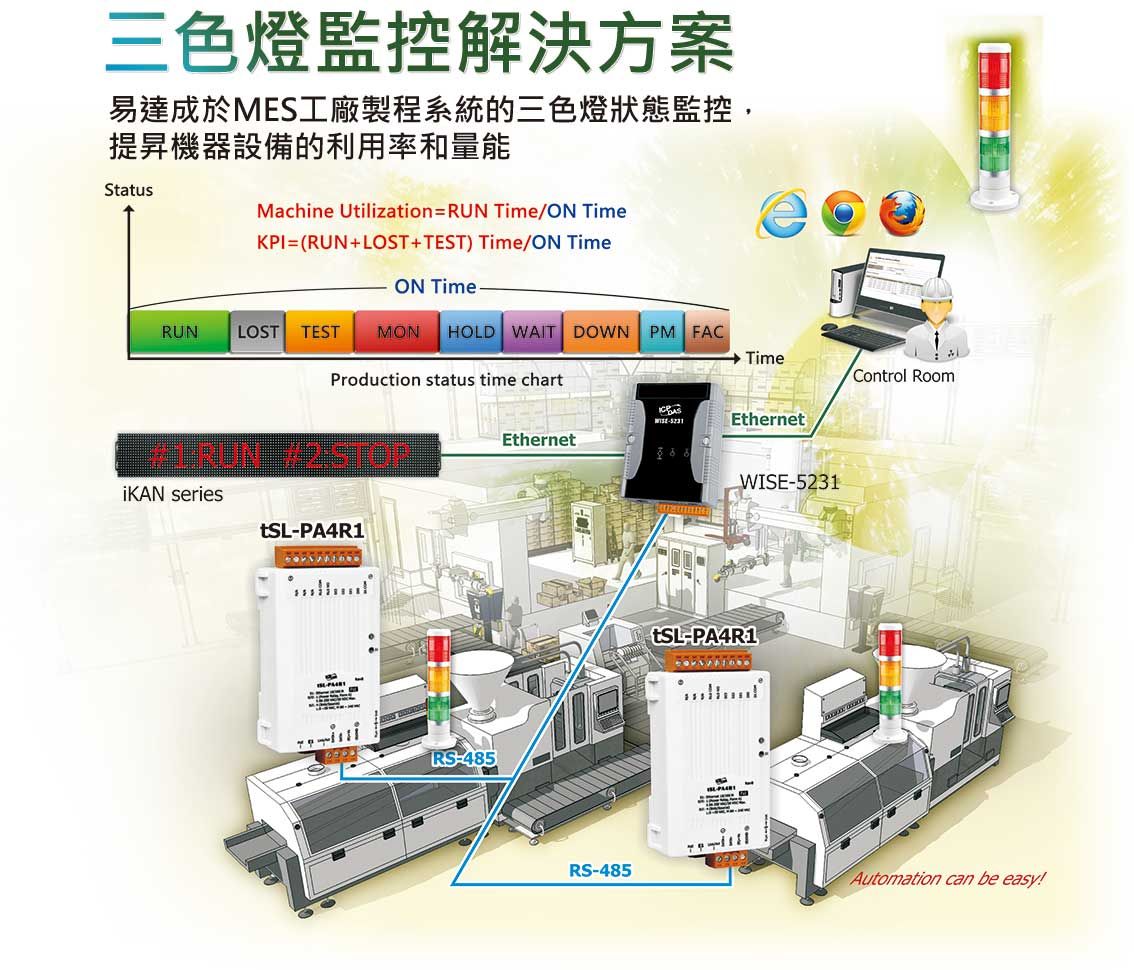

以三色 / 四色燈監控來管理設備狀態的主要目的是確實掌握現場設備運行的即時狀態。實現這一目標的最便捷方法是藉由安裝泓格科技的三色/四色燈聯網模組，監測設備的燈號狀態，但不影響設備的操作，從而可以掌握設備當前的運行狀態，確保及時支援流程系統的命令，以順利達成生產目標。泓格科技新產品 tSL-P4R1/tSL-PA4R1 是一個三色 / 四色燈聯網模組，包括 4 通道的直流 / 交流數位輸入和 1 個通道繼電器輸出，可偵測到每個顏色燈號的狀態為亮、暗或是閃爍。除了檢測每個單獨顏色燈號狀態之外，還可以定義多個顏色燈號狀態的組合，還包含可以查看先前燈號狀態的持續時間。藉由裝設三色 / 四色燈聯網模組到設備中，SCADA, MES (製造執行系統), ERP ….等等軟体都可以很容易得知、掌握現場設備運行的即時狀態，統計稼動率。
應用
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 測試設備
相似產品
| 軟體 | |
|---|---|
| 內建 Web Server | Yes |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | Yes, Module (2.3 seconds), Communication (Programmable) |
| 系統 | |
|---|---|
| 加密 | IP filter (whitelist) and Password (web) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV for Power |
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal ±8 kV Air for Random Point |
| LED 燈 | |
|---|---|
| 狀態 | S1: System indicator E1: PoE indicator (Green) Link/Act (Yellow) |
| 數位輸入 | |
|---|---|
| 可偵測燈的狀態: 亮/暗/閃爍 | Yes |
| 數位輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | 80 VAC ~240 VAC |
| OFF 電壓準位 | 30 VAC Max. |
| 隔離 | 3750 VDC |
| 輸入阻抗 | 150 KΩ, 2 W |
| 過電壓保護 | 300 VAC |
| 低通濾波 | 0 ~ 6500 ms, programmable |
| 最快塔燈閃爍速度 | 60 Hz |
| 提供上次狀態的持續時間 | Yes, 10 ~ 65500 ms |
| Max. 81 combinations | |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 |
| 類型 | Power Relay, Form A (SPST N.O.) |
| 觸點規格 | 5 A @ 250 VAC or 5 A @ 30 VDC |
| 作動時間 | 6 ms |
| 釋放時間 | 3 ms |
| 電氣耐久性 | VDE: 5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C 5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C UL: 5 A @ 250 VAC/30 VDC 6,000 ops 3 A @ 250 VAC/30 VDC 100,000 ops |
| 機械耐久性 | 20,000,000 ops at no load (300 ops/minute) |
| 上電值 | Yes, Programmable |
| 安全值 | Yes, Programmable |
| 乙太網路 | |
|---|---|
| Ports | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
| COM Ports | |
|---|---|
| Baud Rate | 1200 ~ 115200 bps |
| 通訊協定 | Modbus/RTU, Modbus TCP and MQTT |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | Terminal Block: +10 ~ +48 VDC PoE: IEEE 802.3af, Class 1 |
| 功耗 | PoE: 1 W Max. Non-PoE: 0.9 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 52 x 98 x 27 (W x L x H) |
| 安裝 | DIN-Rail Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
