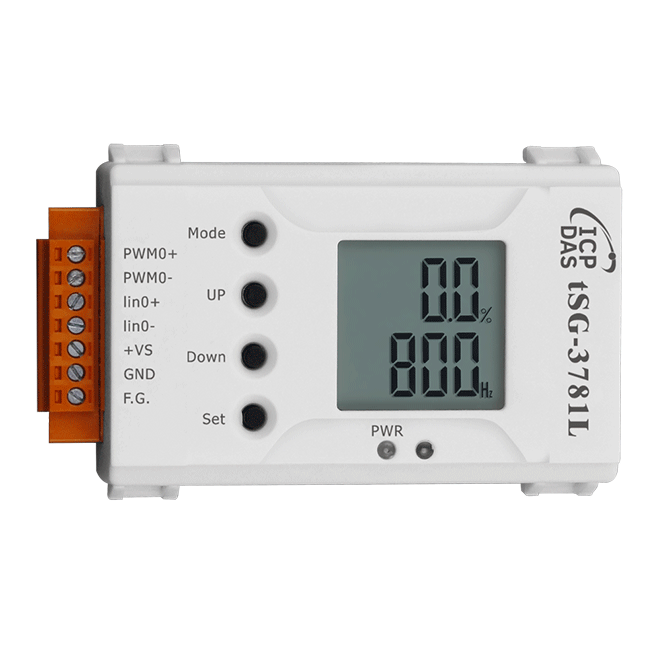

tSG-3781L
信號調理器, 1 通道 4 ~ 20 mA 電流輸入對 PWM 輸出
特色
- 1 通道 4 ~ 20mA 電流輸入轉換成 1 通道 PWM 輸出
- PWM 輸出空佔比對應到 4 ~ 20 mA 輸入
- PWM 輸出頻率由 4 顆按鈕手動設定
- LCD 顯示 PWM 輸出的空佔比和頻率
介紹
tSG-3781L是一個單通道直流電流輸入信號調理器，將4~20mA電流輸入轉換為PWM輸出。PWM輸出的占空比為0%~100%，對應4~20mA電流輸入進行線性轉換。PWM頻率可透過 4 顆按手動在600Hz至800Hz之間調節。tSG-3781L包括一個單色LCD顯示器，顯示PWM輸出信號的占空比和頻率。

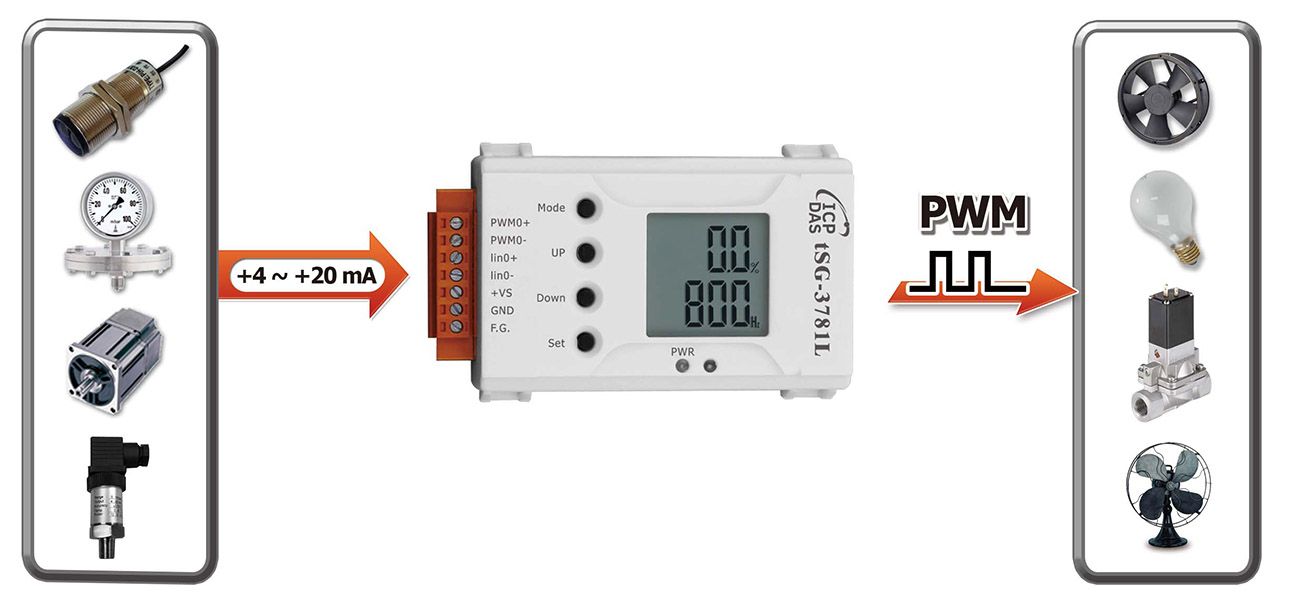

應用
- 建築供暖系統
- 通風系統
- 伺服控制隔膜閥
相似產品
| 顯示 | |
|---|---|
| 類型 | Monochrome Graphics LCD (26x26 mm Viewing Area) |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power Line |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power and Communication |
| 類比輸入 | |
|---|---|
| 通道數 | 1 |
| 範圍 | +4 ~ +20 mA |
| 精度 | ±0.1% of full range |
| 頻寬 | 1 kHz |
| 輸入阻抗 | 141 Ω |
| PWM | |
|---|---|
| 通道數 | 1 |
| 類型 | PWM |
| Sink/Source (NPN/PNP) | Source |
| 頻率 | 600 ~ 800 Hz |
| 工作週期 (佔空比) | 1 to 100% |
| 模式 | Continuous |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 0.2 W(Typ.) 22.0 W Max. (Note2) |
| 機構 | |
|---|---|
| 尺寸 (mm) | 53 x 27 x 87 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
