MQTT 介紹



MQ-7200M 是網頁式乙太網 I/O 模組,內建網頁伺服器,可直接使用一般的網頁瀏覽器進行模組設定、I/O 監控與控制來實現遠端控制系統,就和平時上網一樣地簡單。

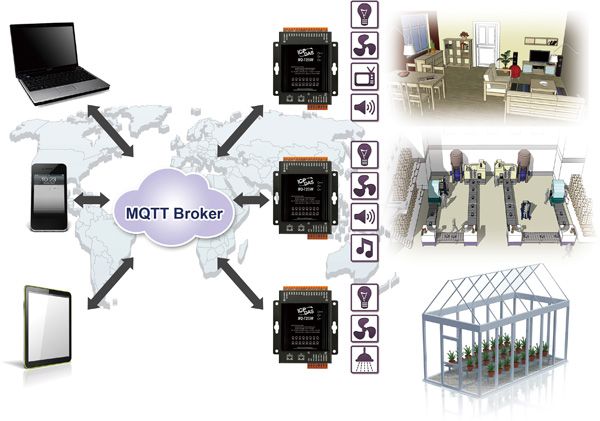

透過 MQ-7200M 系列模組 與 支援 MQTT 通訊協定,使感測器與物聯網系統的連線變得更加的簡單。用戶可在 PC/NB 或手機裝置上使用 MQTT Client 工具簡單而有效率的監控遠端感測器。


特色

1. 支援 MQTT 通訊協定
MQTT 意指訊息佇列遙測傳輸 (Message Queuing Telemetry Transport),它是一種機器對機器 (M2M) 的物聯網通訊協定,提供輕量級的發佈/訂閱訊息的傳輸功能。由於體積小、低功耗、資料封包最小化、並能有效地發佈資訊給一個或多個接收者,此功能非常適合行動裝置的應用。

2. 內建 I/O 功能
可以藉由多通道的特性將多種 I/O 部件組合到一個 I/O 模組使用,進而建構出成本效益最佳化的 I/O 應用,提供高效能的 I/O 操作。

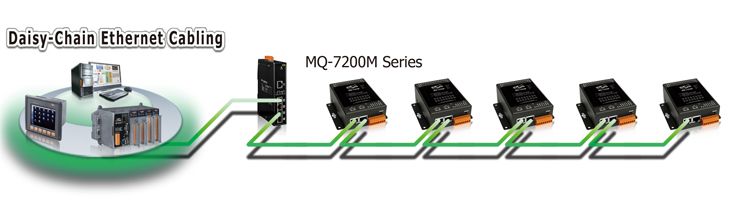

3. Daisy-Chain 乙太網路佈線
MQ-7200M 系列模組內建雙通道乙太網路交換器,可以建構菊鏈(Daisy-Chain)拓樸。使用菊鏈拓樸的好處是能簡化佈線與維護的複雜度,並有效降低佈線的維護成本,更提升網路擴充的限度。

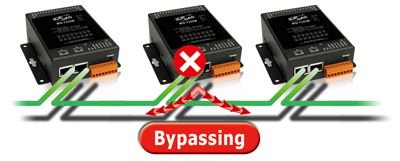

4. LAN Bypass
LAN Bypass 功能可以確保 Ethernet 通訊的穩定度。若任何一台 MQ-7200M 斷電,將會自動啟動此功能,繼續維持網路連線。





5. 雙看門狗機制設計
雙看門狗是由模組看門狗 (Module Watchdog) 與通訊看門狗 (Communication Watchdog) 所組成。而 DO 的動作也與雙看門狗相關。

模組看門狗 是一種內建的硬體電路可用來監測模組的運作,當硬體或軟體發生異常時,將會重置 CPU,並將開機值 (Power-on Value) 載入到 DO。

通訊看門狗 是一種軟體功能,用來監測 MQTT Broker 與 MQ-7200M 之間的通訊。若MQTT Broker 有一段時間與 MQ-7200M 失去連線,看門狗會將預設的安全值 (Safe Value) 寫入 DO,以防止相連的設備發生不可預期的損害。

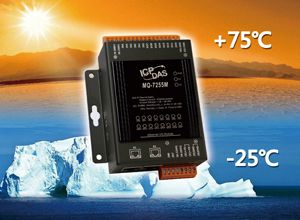

6. 惡劣環境下仍具高可靠度
寬溫的運作溫度: -25 ~ +75°C
儲存溫度: -30 ~ +80°C
周圍環境相對濕度: 10 ~ 90% RH (無結露)


7. 開機值 (Power-on Value) 與 安全值 (Safe Value)

開機值 與 安全值都是為了增進系統的安全性。

開機值: 若模組因模組看門狗機制 而開機或重開機,則開機值將載入到 DO。

安全值: 若通訊看門狗已啟用,且發生通訊逾時,則安全值將載入到 DO。


8. 數位輸入與輸出狀態的 LED 指示燈
LED 指示燈用來指示 MQ-7200M 模組上數位輸入/輸出的狀態。




9. 兩對電源輸入接腳
MQ-7200M 配備有兩對 (4 個接腳) 的電源輸入,以簡化配線。





數位 I/O 模組
型號 數位輸入 數位輸出
通道數 類型 Sink/Source 通道數 類型 Sink/Source 最大負載電流 @ 25 °C
MQ-7244M 8 濕接點 Sink/Source 8 開路集極 Sink 650 mA/通道
MQ-7252M 濕接點 Source
MQ-7255M 乾/濕接點 Source
MQ-7251M 16 濕接點 Sink/Source
MQ-7253M 乾接點 Source
MQ-7260AM 6 乾/濕接點 Sink/Source 6 功率繼電器 Form A 5A
