iWSN-9601-PCT-ME-IP33

iWSN無線單相6迴路智能電錶

特色

單相6迴路電流量測
支援開口式電流互感器
雙向瓦時計量功能
電壓與電流採用真有效值(True-RMS)量測方式
量測電壓供電，無須額外工作電源配線
各電壓通道內建2A Fuse保護主迴路安全
內建RTC，資料提供時間戳記
3分鐘資料暫存補遺功能
433MHz無線頻段，最多支援64個無線子網路
IP33防潑水設計
端子接點護蓋避免接點外露誤觸

介紹

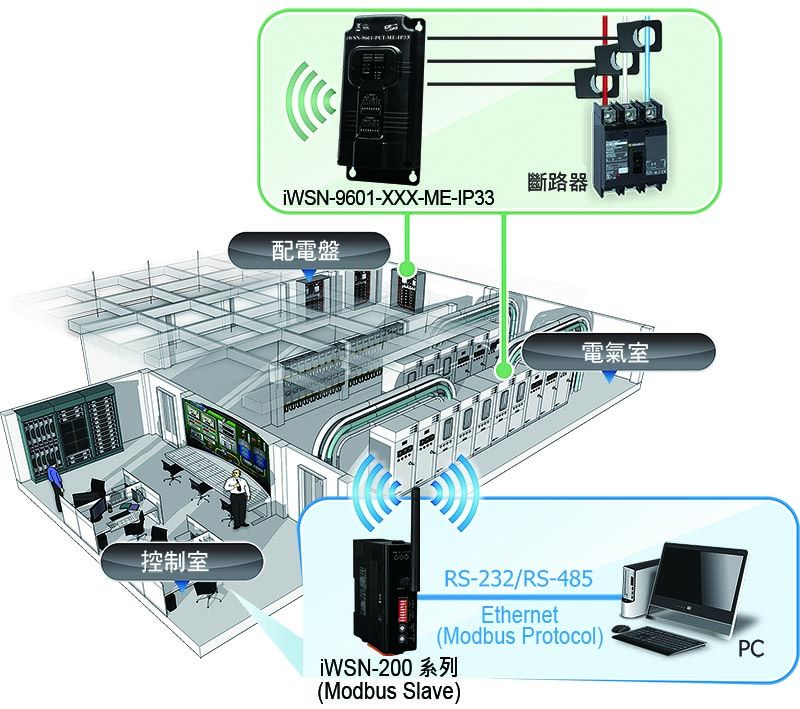

iWSN-9601系列模組為一款無線單相6迴路智能電錶，提供1組單相電壓接點與6迴路最大400A電流接點，適合用於同一單相電源不同迴路的設備電力資訊量測。透過電壓量測訊號供電與無線通訊的設計，不僅降低佈線成本也縮短施工期程，滿足分散式佈署與快速安裝的需求。對於工廠內空間限制與屏蔽嚴重的性質，透過Sub-GHz無線通訊頻段與資料補遺功能，提升iWSN-9601系列產品的無線通訊可靠度。考慮維護與實際安裝的問題，模組除了使用指撥開關方便配置之外，IP33防灑水機構與接線端子護蓋設計讓模組可以在安裝於機箱外時避免因消防灑水系統啟動而造成電路短路問題。內建即時時鐘與資料時間戳記的設計，使得iWSN-9601系列產品特別適合於機台或製程能效改善、碳排放量計算、電力資訊管理、設備預知保養與節能大數據分析等應用。

應用

機台或製程能效改善
碳排放量計算
電力資訊管理
設備預知保養
節能大數據分析

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 iWSN-9601-PCT-ME-IP33 CR	說明iWSN 無線單相6迴路智能電錶, 不含開口式比流器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

EMS 防護
EFT (IEC 61000-4-4)	+/- 500 V
ESD (IEC 61000-4-2)	+/- 4 kV Contact

LED 燈
狀態	1 x Power 1 x Tx 1 x Error

電功率測量
接線	1P2W-1CT
迴路數	6
輸入電壓	Single phase 58 - 277 VAC
輸入電流	1A ~ 400A, depended on the connected CTs which refer to the accessories.
輸入頻率	50/60 Hz
Wh 精度	Better than 2% (PF=1)
量測電力參數	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Power Factor (PF), Frequency
資料更新率	1, 10, 30, or 60 Seconds

比流器
內含比流器	0 (refer to order information for purchase)
類型	Split core CT
最大電流	400A depended on the selected CT type
內徑	36mm depended on the selected CT type
導線長度	8m

RF 無線電
通道數	0 ~ 15
群組 ID	0 ~ 3
無線頻率	433.1000 ~ 434.6000 MHz
傳輸功率	9±1dBm (PA Off) / 18±1dBm (PA On)
傳輸距離 (LoS)	100 m
Node ID	1 ~ 31
工作時間	1, 10, 30, or 60 Seconds
