iWSN-200R
iWSN資料集中器(RS-485序列埠)和1通道繼電器輸出 (僅限亞洲)
特色
- 433MH 無線頻段
- 16個無線頻道
- 支援 Modbus RTU通訊協定 (從站身份 )
- 可暫存 31組 iWSN無線訊號感測模組
- 1通道繼電器輸出
介紹

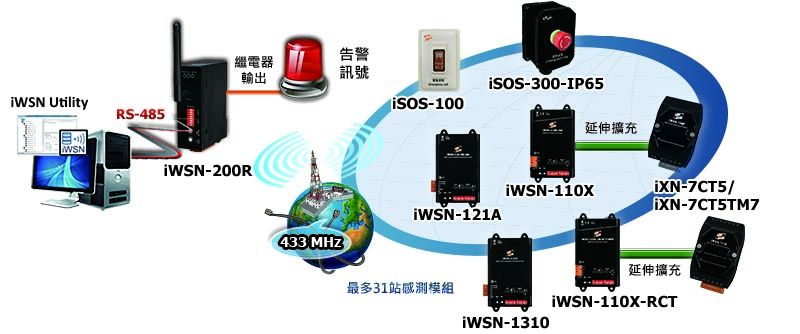

iWSN-200R是iWSN系統中的無線資料集中器，提供433 MHz無線通訊介面與RS-485的通訊介面。此模組支援Modbus RTU通訊協定的從站身份，主要功能是接收與暫存31組iWSN無線訊號感測模組的無線資料，並讓使用者經由RS-485介面下達Modbus RTU命令讀取這些資料。在無線通訊方面，此模組可設定16個無線頻道與8個群組編號，利於區分與控管433 MHz的無線網路，並可針iSOS系列發送的緊急求救封包自動控制繼電器輸出，使用者只需透過旋鈕開關與指撥開關即可完成模組設定，讓模組在調整與維護上更為簡單。
另外，iWSN Utility是一套為了簡化繁瑣設定流程與快速收集iWSN感測模組資料所開發的專用工具軟體，大大減輕使用者佈建iWSN系統的負擔，使其可專注於後續的資料處理與分析。透過 iWSN Utility直覺的視覺化操作介面，使用者無需瞭解 iWSN資料收集器的Modbus位址配置就能在 PC上快速建立 iWSN資料收集系統。Utility的設備樹顯示方式，讓使用者可一目了然清楚目前iWSN系統的資料收集器與感測模組配置架構，方便使用者管理與查閱 iWSN設備的設定狀況，除了iWSN感測模組回傳的資料顯示功能外，也提供效能顯示資訊與 CSV/資料庫儲存功能，能讓使用者不僅可以即時得知各 iWSN資料收集器或通訊界面的執行效率讓系統配置最佳化，也能節省建置資料儲存系統的時間。
應用
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | +/- 1kV |
| ESD (IEC 61000-4-2) | +/- 4kV Contact |
| Surge (IEC 61000-4-5) | +/- 1kV |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x RF_Tx 1 x RF_Rx |
| RF 無線電 | |
|---|---|
| 通道數 | 0 ~ 15 (configured by rotary switch) |
| 無線頻率 | 433MHz |
| 傳輸功率 | 9±1dBm (PA Off) / 18±1dBm (PA On) |
| 傳輸距離 (LoS) | 100m (Line of sign, LoS) |
| 天線 | |
|---|---|
| 接頭 | RP-SMA Male (Plug) |
| 尺寸 (mm) | 10 x 108 (Ø x L) |
| 類型 | 0 dBi, Omni-Directional |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 (Form A) |
| 類型 | Power Relay, (SPST N.O.) |
| 觸點規格 | 5A @ 250VAC 5A @ 30VDC |
| 作動時間 | 10ms (Max.) |
| 釋放時間 | 5ms (Max.) |
| 電氣耐久性 | 2 × 10^7 ops |
| 機械耐久性 | 1 × 10^5 ops. |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps, N81 |
| 通訊協定 | Modbus RTU |
| Node 地址 | 1 ~ 31 |
| 電源 | |
|---|---|
| 功耗 | 1W Max. |
| 輸入類型 | +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 108 x 84 x 33 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
