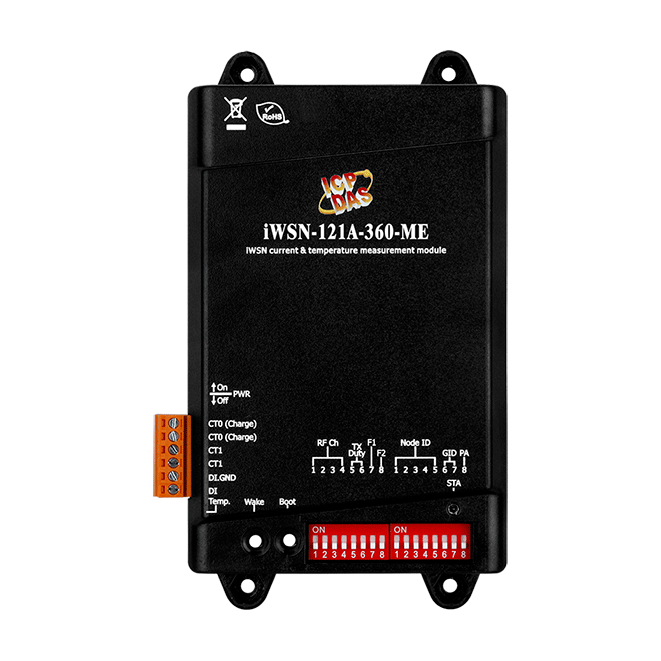

iWSN-121A-360-ME

iWSN 無線感測模組，帶 2 通道 CT 輸入、1 通道熱敏電阻輸入和 1 通道 DI（僅限亞洲）

特色

內建充電型鋰電池供電
易安裝型開口式電流互感器 (CT)
能量採集來自於 CT 感應電能
無線通訊支援 433MHz 頻段
支援最大 400 安培電纜線電流
提供擴充介面以實現靈活性與擴展性
提供壁掛式機構與磁鐵以利安裝
16 個無線頻道與 4 個群組編號，共可分成 64 個 RF 子網路

介紹

iWSN 系列感測模組是一款自供電的模組，支援 AC 電流、DI 與溫度量測。它可以從 CT 感應電流中獲取需求電力，因此不需要電源線供電。藉由 Sub-1G 的 RF 通訊介面，iWSN 系列能實現真正的無線部署。多樣化的 IO 介面，如開口式電流互感器 (CT)、羅氏線圈、NTC 型熱敏電阻和乾接點式的 DI，提供使用者在應用上有更多的選擇。考慮到維護與安裝，iWSN 感測模組使用指撥開關與旋鈕開關進行配置。透過彈性的擴充介面和良好的性價比，iWSN 感測模組能廣泛應用於節能、大數據分析與預知保養。

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 iWSN-121A-360-ME CR	說明iWSN 無線感測模組 (RoHS); 包含 400A 開口式比流器 ( 內徑 36mm; 線長 8m) x2 ( 僅供亞洲地區使用 )

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

EMS 防護
EFT (IEC 61000-4-4)	+/- 500 V
ESD (IEC 61000-4-2)	+/- 4 kV Contact

LED 燈
狀態	1 x Power 1 x STA

溫度量測
通道數	1
範圍	0 °C ~ +80 °C
準確度	±2 °C
安裝	Wall-mount or magnet adsorption

比流器
開口式比流器通道數	2
開口式比流器類型	Φ36mm (400A); 8 m wire
輸入電壓	Maximum 500VAC, 50/60 Hz
精度	±3% or ±0.3A

RF 無線電
通道數	0 ~ 15 configured by DIP switch
群組 ID	0 ~ 3 configured by DIP switch
無線頻率	433.1000 ~ 434.6000 MHz
傳輸功率	9±1dBm (PA Off) / 18±1dBm (PA On)
傳輸距離 (LoS)	100 m
Node ID	1 ~ 31 configured by DIP switch
工作時間	1 sec, 10 sec, 30 sec and 60 sec configured by DIP switch

天線
類型	0 dBi Omni directional PCB antenna

數位輸入
通道數	1
類型	Dry contact only

電源
功耗	1-sec Tx Duty: 12 A 10-sec Tx Duty: 5 A 30-sec Tx Duty: 4 A 60-sec Tx Duty: 4 A
電池	Li-ion battery (compliant with UL1642) charged by CT induced current
