iWSN-110X-RCT1000PL-CT
iWSN 電流檢測模組，帶 1 通道 RCT 輸入、1 通道 CT 輸入（僅充電）和 1 個擴展介面
特色
- 由內置可充電鋰離子電池自供電。
- 分芯電流互感器 （CT），易於安裝。
- 從CT誘導的電中收集能量。
- 使用 433 MHz 射頻進行通信。
- 16 個射頻通道和 4 個組 ID，由最多 64 個射頻子網組成。
- 支援最大400A CT和1000A羅氏電流互感器（RCT）。
- 提供擴展介面，實現靈活性和可擴充性。
- 提供壁掛式安裝機構和用於安裝的磁鐵。
介紹
iWSN 系列感測模組是用於交流電流、數位輸入和溫度測量的自供電模組。它可以從CT感應電流中收集所需的電力，因此無需為電源線供電。通過sub-1G射頻通信介面，iWSN系列可以接近真正的無線部署。分芯CT、羅氏線圈、NTC熱敏電阻、干觸點DI等多樣化的IO介面，為使用者提供了多種應用選擇。考慮到維護和安裝，iWSN感模組使用DIP開關和旋轉開關進行配置。通過擴展介面的靈活性和良好的性價比，iWSN感模組可以廣泛應用於省電、大數據分析、預測維護等應用。

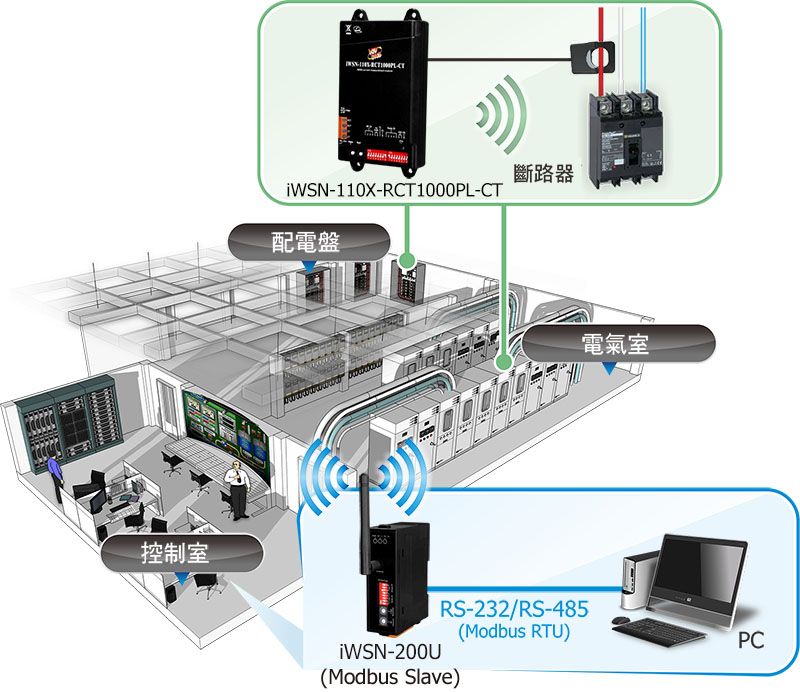

應用
相似產品
| Bus 介面 | |
|---|---|
| 通道數 | 1 |
| 類型 | 4 pole 3.5mm audio cable with 25 cm wire lead |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | +/- 500 V |
| ESD (IEC 61000-4-2) | +/- 4 kV Contact |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x STA |
| 比流器 | |
|---|---|
| 羅氏線圈通道數 | 1 |
| 羅氏線圈類型 | Φ80mm (1000A); 4 m wire |
| 開口式比流器通道數 | 1 (for charging only) |
| 開口式比流器類型 | Φ16mm (100A), Φ24mm (200A), or Φ36mm (400A); 8 m wire |
| 輸入電壓 | Maximum 500VAC, 50/60 Hz |
| 精度 | ±3% or ±2A |
| RF 無線電 | |
|---|---|
| 通道數 | 0 ~ 15 configured by DIP switch |
| 群組 ID | 0 ~ 3 configured by DIP switch |
| 無線頻率 | 433.1000 ~ 434.6000 MHz |
| 傳輸功率 | 9±1dBm (PA Off) / 18±1dBm (PA On) |
| 傳輸距離 (LoS) | 100 m |
| Node ID | 1 ~ 31 configured by DIP switch |
| 工作時間 | 1 sec, 10 sec, 30 sec and 60 sec configured by DIP switch |
| 天線 | |
|---|---|
| 類型 | 0 dBi Omni directional PCB antenna |
| 電源 | |
|---|---|
| 功耗 | 1-sec Tx Duty: 11 A 10-sec Tx Duty: 3 A 30-sec Tx Duty: 3 A 60-sec Tx Duty: 3A |
| 電池 | Li-ion battery (compliant with UL1642) charged by CT induced current |
| 機構 | |
|---|---|
| 尺寸 (mm) | 85 x 152 x 25 (W x L x H) |
| 安裝 | Wall-mount or magnet adsorption |
| 環境 | |
|---|---|
| 工作溫度 | 0 °C ~ +45 °C |
| 儲存溫度 | -20 °C ~ +50 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
規格說明
( 註 1) 群組發射器最多為 31 台。但若設定為 1 秒，則群組數量最多為 5 台。
( 註 2) AC 電纜線之最小需求電流，此電流用於模組充電與耗電之供需平衡。
