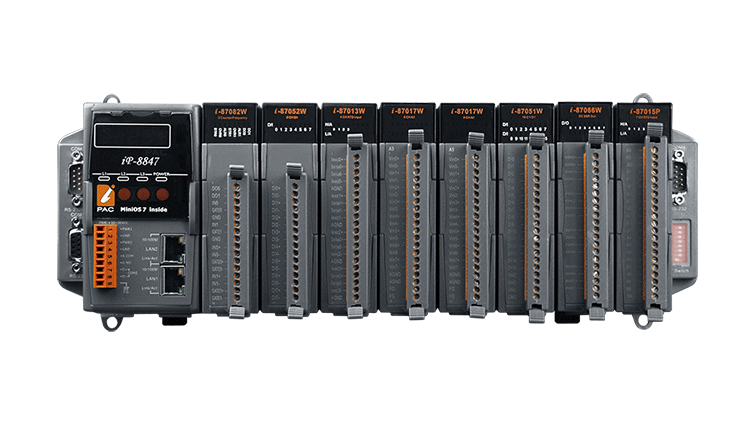

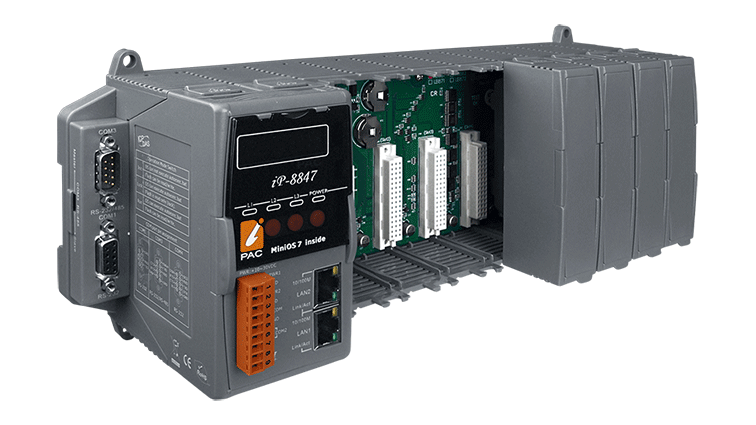

iP-8847
8 插槽, 內建 80186-80 CPU 和 MiniOS7 作業系統的 ISaGRAF 乙太網路PAC
特色
• 80186, 80 MHz CPU
• 內嵌 MiniOS7 作業系統
• 內建 ISaGRAF Ver.3 軟邏輯 (IEC 61131-3 標準)
• 512 KB 電池備援 SRAM 保存資料
• 64-bit 位元硬體序號
• 8 插槽: 可熱插拔 I-87K I/O 高卡模組
• 10/100M 雙㇠太網路埠
• 4 個序列通訊埠 (RS-232/485)
• 備援電源輸入
介紹
ISaGRAF iPAC 系列 (iP-8417/8817/8447/8847) 為泓格科技 iPAC-8000 系列產品中內含 ISaGRAF SoftLogic 的雙㇠太網路可程式自動化控制器 .
它擁有㇐個 80186, 80 MHz 的 CPU 並採用泓格的 MiniOS7 作業系統 , 內建有數個通訊介面 (10/100 Base-TX 雙㇠太網路通訊埠 , ㇐個 RS-232/485 通訊埠 , ㇐個 RS-485 通訊埠 , 和 2 個 RS-232 通訊埠 ) 與 4 或 8 個用來擴充模組的插槽 - 可使用並列式 I/O: I-8K 高卡 與 串列式 I/O: I-87K 高卡 ( 可熱插拔 ) 模組 .
使用者也可選用 RS-485 遠端 I/O 模組 (I-7000 系列 ) 或遠端 I/O 擴充單元 (RU-87Pn 或 I-87Kn) 加上 I-87K 系列 I/O 高卡模組 . 相較於 I-8xx7, iPAC-8x47 系列的執行速度約快 2 ~ 4 倍 !
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更新的 Win-GRAF 軟體.
它擁有㇐個 80186, 80 MHz 的 CPU 並採用泓格的 MiniOS7 作業系統 , 內建有數個通訊介面 (10/100 Base-TX 雙㇠太網路通訊埠 , ㇐個 RS-232/485 通訊埠 , ㇐個 RS-485 通訊埠 , 和 2 個 RS-232 通訊埠 ) 與 4 或 8 個用來擴充模組的插槽 - 可使用並列式 I/O: I-8K 高卡 與 串列式 I/O: I-87K 高卡 ( 可熱插拔 ) 模組 .
使用者也可選用 RS-485 遠端 I/O 模組 (I-7000 系列 ) 或遠端 I/O 擴充單元 (RU-87Pn 或 I-87Kn) 加上 I-87K 系列 I/O 高卡模組 . 相較於 I-8xx7, iPAC-8x47 系列的執行速度約快 2 ~ 4 倍 !
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更新的 Win-GRAF 軟體.
相似產品
| 軟體 | |
|---|---|
| OS | MiniOS7 |
| 通訊協定 | • 站號 • Modbus TCP/IP 從站 • Modbus RTU/ASCII 主站 • Modbus RTU 從站 • DCON 通訊協定 • 使用者自訂通訊協定 • I/O 類型: DCON, Modbus RTU 遠程 I/O • FRnet I/O • 傳送 Email • Fbus • Ebus • SMS: 簡訊服務 • UDP Server & UDP Client • TCP Client • CAN/CANopen • FTP Client |
| 開發 | 內建 ISaGRAF 軟邏輯 (IEC 61131-3 國際標準) |
| CPU 模組 | |
|---|---|
| CPU | 80186 或 兼容, 16-bit 和 80 MHz |
| 64-bit 硬體序號 | 有 |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes |
| SRAM | 768 KB SRAM, 512 KB 雙電池備援 SRAM |
| 儲存裝置擴充 | 有 ( 但 ISaGRAF 不支援 ) |
| 實時時鐘 | 可讀 / 寫 年、月、日、時、分、秒 , 並提供星期資訊 |
| 看門狗計時器 | 有 |
| 顯示 | |
|---|---|
| 類型 | 五位數 七段 LED 顯示器 |
| LED 燈 | |
|---|---|
| 狀態 | 3 x 可編程 |
| I/O 擴充 | |
|---|---|
| I/O 類型 | I-8K, I-87K 系列 |
| 槽數 | 8 |
| HMI | |
|---|---|
| 蜂鳴器 | 有 |
| 指撥開關 | 8-bit for address |
| 按鈕 | 4 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX |
| COM Ports | |
|---|---|
| Ports | 2 x RS-232, 1 x RS-485 (隔離值 3000 VDC), 1 x RS-232/RS-485 |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ 30 VDC (1 kV 隔離 ) |
| 功耗 | 7.2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 355 x 132 x 111 (W x L x H) |
| 安裝 | 標準導軌安裝 或 壁掛式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
