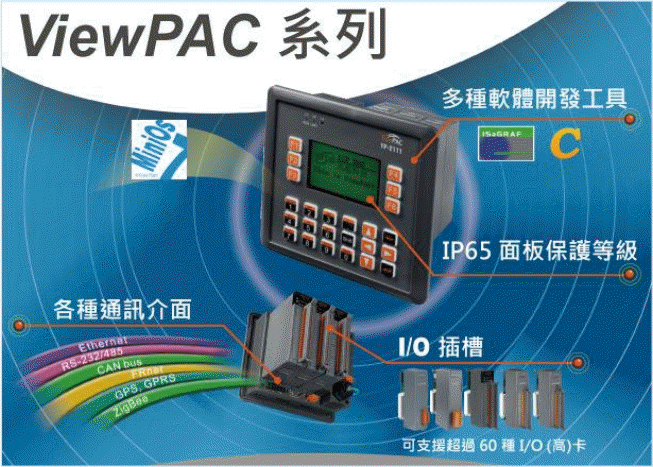

ViewPAC 是一款結合了 iPAC、圖形顯示、按鍵功能為一體的控制器。它配備有一個 80186 處理器 (16 位元，80 MHz) 並採用 MiniOS7 作業 系統，包含了數種通訊介面 (Ethernet，RS-232/485)、3 個用來擴充 I/O 的模組插槽、STN LCD 螢幕和橡膠按鍵。
MiniOS7 作業系統可以在極短的時間內 (0.4 ~ 0.8 秒 ) 完成啟動。它內建有硬體檢測功能，並且提供完整的函式來存取 I-8K 和 I-87K 系列的 I/O 模組。例如：數位輸入、數位輸出、數位輸入 / 輸出、類比輸入、類比輸出、頻率 / 計數、運動控制 ... 等等的模組。
相較於傳統的 HMI + PLC 方案，ViewPAC 將為您降低整體系統的成本與空間，並提供最佳的 HMI 和 PLC 功能。
軟體特色
- MiniOS7 嵌入式作業系統 (類似 DOS)
- 基於 C 語言的軟體開發工具
- 提供 Modbus 函式庫
- 內建硬體診斷功能
- 可透過 RS-232 或 Ethernet 下載檔案
硬體特色
- 80186, 80 MHz CPU (16-bit)
- IP65 防護等級前面板保護
- STN LCD (含中文字型)
- 24 橡膠按鍵
- 一 10/100M Ethernet 埠
- 64 位元硬體序號，軟體防拷保護
- 運作溫度 : -15 ~ +55 °C
|
|
|||||||||
|
C 語言開發系列 ViewPAC (MiniOS7 作業系統)
|
|||||||||
| 型號 | CPU | SDRAM | 雙電池 備援SRAM |
NAND Flash | 顯示類型 | 乙太網路 | RS-232/ RS-485 |
I/O 擴充 | |
|---|---|---|---|---|---|---|---|---|---|
| VP-2111 | 80186 或相容, 16-bit, 80 MHz |
768 KB | 512 KB | 64 MB | STN, 128x64 Dot Matrix LCD |
1 | 3 | 3 | |
I/O 模組分為並列 (parallel) 和串列 (serial) 兩種類型。並列模組 (I-8K 高卡系列 與 運動控制系列 ) 是高速模組，可裝在 XPAC, WinPAC, iPAC, ViewPAC 等系列 PAC；串列 I/O 模組 (I-87K 高卡系列 ) 除了可裝在 XPAC, WinPAC, iPAC, ViewPAC 等系列 PAC，亦可裝在 RU-87Pn、ET-87Pn、USB-87Pn 等系列 I/O 擴充模組。
這兩個系列之間的差異如下：
| 型號 | I-8K系列I/O模組 | I-87K系列I/O模組 |
|---|---|---|
| 微處理器 | - | 是 (8051) |
| 通訊介面 | 並列式匯流排 | 串列式匯流排 |
| 通訊速度 | 快 | 慢 |
| DI鎖存功能 | - | 是 |
| DI計數輸入 | - | 是(100 Hz) |
| 開機值 | - | 是 |
| 安全值 | - | 是 |
| 可編程AO壓擺率控制 | - | 是 |
更多相關資訊，請參閱以下連結：
遠端 I/O 擴充
Ethernet
ET-7000、ET-7200、ET-87Pn-MTCP和I-8KEn-MTCP為網路型I/O設備。PAC可透過乙太網路使用Modbus/TCP協定做遠端控制。提供使用C#和VB.net開發用之函式庫 nModbus.dll。
RS-485
FRnet
FRnet 是一個創新的工業現場總線。FRnet有許多特殊功能，例如：高速的I/O控制、即時的I/O同步更新功能、不需額外的通訊協定、簡易的設定及維護方式。PAC只需使用一I-8172W I/O模組，即可和FRnet I/O模組連接，實現高速分散式I/O網路(high-speed distributed I/O)。 提供使用C#、VB.net、VC和VB開發用之函式庫 pac_i8172w.dll。
CAN Bus
Controller Area Network (CAN) 是一種串列通訊，它能高效地支援分散式即時控制(distributed real-time control)，並且具有相當高的安全性。CAN具有錯誤處理機制和訊息等級(message priority)的觀念，讓網內傳輸的可信賴性和效率大為提升。此外，CAN還具有multi-master的能力，搭配感應器(sensors)和促動器(actuators)特別適合用來作智慧型控制網路。搭配I-8123、I-8124、I-87120，PAC可以實現CAN、CANopen和DeviceNet等所有功能。
