iPPC 系列介紹
iPPC 系列是基於 WES7 的平板電腦，將計算、I/O 和操作員界面結合到一個單元中，為在單個 iPPC 中集成 HMI、數據採集和控制提供完美的解決方案。它配備了 Intel Atom E3827 或 E3845 CPU、三個 I/O 擴充槽選項、TFT LCD 和多種連接方式，包括雙千兆乙太網、USB 端口、RS-232 和 RS-485 接口。操作系統預裝在內置的 mSATA SSD 中，儲存可以從 Compact Flash 插槽擴充。本地 I/O 插槽可用於使用我們的 I-8K 和 I-87K 系列 I/O 模組，遠端 I/O 擴充可用於使用我們的乙太網 I/O 模組和 RS-485 I/O 模組。前面板設計用於面板安裝，符合 NEMA 4/IP65 等級，可承受噴水、潮濕和極端灰塵。無風扇設計專為在 -20°C ~ 60°C 的寬環境溫度範圍內執行而設計，提供終極可靠性且無移動部件。
由於 WES7 具有與 Windows 7 相同的 Win32 API，因此桌面上的大多數流行應用程序都可以在基於 WES7 的平板電腦上執行。
WES7 嵌入式操作系統
- 完整的 Win32 API
- 遠端桌面協議 5.1
- Microsoft Silverlight 5
- Enhanced Write Filter (EWF)
- .NET Framework 3.5 SP1, 4.0, 4.5
特色
- LCD 尺寸：10.4"、12.1"、15"、17" 帶觸摸屏
- E3827 (1.75 GHz) 或 E3845 (1.91 GHz) CPU
- WES7 ( Windows 嵌入式標準 7 )
- 支援 eLogger HMI ( 免費 )
- 3 個 I/O 擴充槽（可選）
- 符合 NEMA 4/IP65 標準的前面板
- 超堅固的結構和可靠的設計
- 工作溫度 : -20°C ~ +60°C
|
|
||||||||||
|
標準平板電腦 (Windows Embedded Standard 7 Inside)
控制器支援以下軟體開發工具： 1. VS.NET 2005/2008 的 I/O 模組的 DLL 2. SCADA 軟體的 OPC 伺服器 |
||||||||||
| 型號 | CPU | 內建記憶體 | 非揮發性記憶體 | 儲存 | VGA 解析度 | Ethernet Port |
USB Port | RS-232/ RS-485 |
I/O Slot | |
|---|---|---|---|---|---|---|---|---|---|---|
| iPPC-4701-WES7 | E3827 1.75 GHz, dual core |
2 GB DDR3 SDRAM; | 128 KB MRAM; 16 KB EEPROM |
32 GB SSD; 16 GB CF card |
10.4" (800 x 600) | 1 | 2 | 2 | - | |
| iPPC-6701-WES7 | 15" (1024 x 768) | 2 | ||||||||
| iPPC-6731-WES7 | 15" (1024 x 768) | 3 | 3 | 3 | ||||||
| iPPC-4801-WES7 | E3845 1.91 GHz, quad core |
4 GB DDR3 SDRAM | 10.4"(800 x 600) | 1 | 2 | 2 | - | |||
| iPPC-6831-WES7 | 15" (1024 x 768) | 2 | 3 | 3 | 3 | |||||

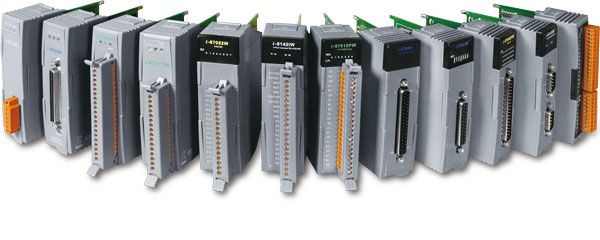

I/O 通信總線有兩種類型，並行總線和串行總線。 並行總線型 I/O 模組（High Profile I-8K 系列）是僅用於 PAC 的高速模組，包括 XPAC、WinPAC、iPAC、ViewPAC 等。串行總線型 I/O 模組（High Profile I-8K 系列） 87K 系列) 是低速的，用於 XPAC、WinPAC、iPAC、ViewPAC 等 PAC 和 RU87Pn、ET-87Pn、USB-87Pn 等 I/O 擴充單元。
兩個系列的區別如下：
| 型號 | I-8K Series | I-87K Series |
|---|---|---|
| 通訊介面 | 並列 Bus | 串列 Bus |
| 通訊協定 | - | DCON |
| 通訊速度 | 快 | 慢 |
| 帶鎖存功能的 DI | - | Y |
| 帶計數器輸入的 DI | - | Y (100 Hz) |
| 上電值 | Y | Y |
| 安全值 | Y | Y |
| AO模組可編程輸出斜率 | - | Y |
如需更多信息，請訪問以下網頁。
I-8K/I-87K 系列 I/O 模組
遠端 I/O 擴充
Ethernet
ET-7000、ET-7200、ET-87Pn-MTCP和I-8KEn-MTCP為網路型I/O設備。PAC可透過乙太網路使用Modbus/TCP協定做遠端控制。提供使用C#和VB.net開發用之函式庫 nModbus.dll。
RS-485
FRnet
FRnet 是一個創新的工業現場總線。FRnet有許多特殊功能，例如：高速的I/O控制、即時的I/O同步更新功能、不需額外的通訊協定、簡易的設定及維護方式。PAC只需使用一I-8172W I/O模組，即可和FRnet I/O模組連接，實現高速分散式I/O網路(high-speed distributed I/O)。 提供使用C#、VB.net、VC和VB開發用之函式庫 pac_i8172w.dll。
CAN Bus
Controller Area Network (CAN) 是一種串列通訊，它能高效地支援分散式即時控制(distributed real-time control)，並且具有相當高的安全性。CAN具有錯誤處理機制和訊息等級(message priority)的觀念，讓網內傳輸的可信賴性和效率大為提升。此外，CAN還具有multi-master的能力，搭配感應器(sensors)和促動器(actuators)特別適合用來作智慧型控制網路。搭配I-8123、I-8124、I-87120，PAC可以實現CAN、CANopen和DeviceNet等所有功能。
