XV310
4 通道類比輸入 ,2 通道類比輸出 ,4 通道數位輸入 和 4 通道數位輸出 擴充板
特色
- 多功能 (4 AI, 2 AO, 4 DI, 4 DO)
- 個別通道設定
- 跳線可選擇電壓或電流輸入 / 輸出
- 電流輸出開路偵测
- 可配置的上電值設置
- 數位輸入通道可用作 32 位計數器
- 120 VDC 類比輸入過電壓保護
- 60 VDC 數位輸入過電壓保護
- 數位輸出過載保護
- 數位輸出短路保護
介紹

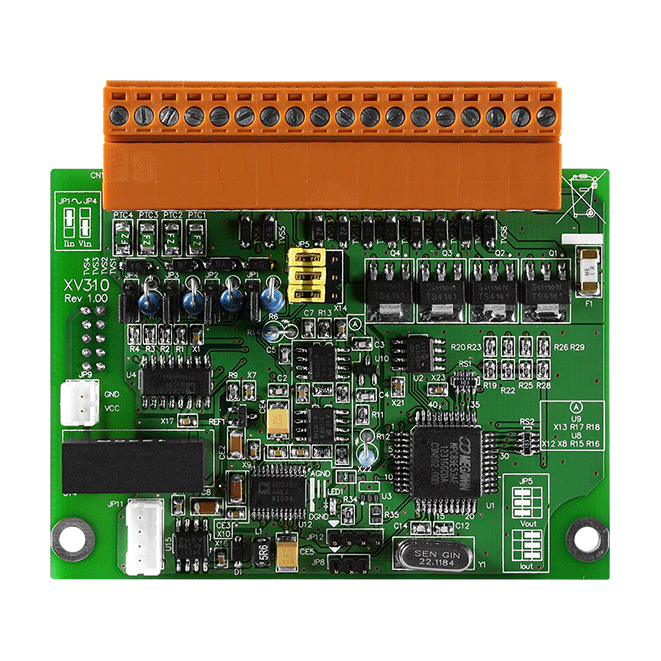

XV310 是一款多功能擴充板，包括 4 個類比輸入通道、2 個類比輸出通道、4 個數位輸入通道和 4 個數位輸出通道。
它在所有類比輸入通道（+/-1 V、+/-2.5 V、+/-5 V、+/-10 V、+/-20 mA、0 ~ 20 mA 或 4 ~ 20 mA)，類比輸出通道為 12 位，
+/-5 V、+/-10 V、0 ~ 20 mA 或 4 ~ 20 mA。
每個類比輸入通道都可以針對單獨的範圍進行配置，並提供 120 VDC 的高過電壓保護。電壓和電流輸入 / 輸出可以跳線選擇。
它在所有類比輸入通道（+/-1 V、+/-2.5 V、+/-5 V、+/-10 V、+/-20 mA、0 ~ 20 mA 或 4 ~ 20 mA)，類比輸出通道為 12 位，
+/-5 V、+/-10 V、0 ~ 20 mA 或 4 ~ 20 mA。
每個類比輸入通道都可以針對單獨的範圍進行配置，並提供 120 VDC 的高過電壓保護。電壓和電流輸入 / 輸出可以跳線選擇。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Contact For Each Terminal ±8 kV Air For Random Terminal |
| 類比輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable) |
| 解析度 | 16-bit |
| 精度 | Normal Mode: ±0.1 % Fast Mode: ±0.5 % |
| 採樣率 | Normal Mode: 10 Hz Fast Mode: 200 Hz (Total) |
| 過電壓保護 | 120 VDC |
| 個別通道設定 | Yes |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V, 0 mA ~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable) |
| 解析度 | 12-bit |
| 精度 | ±0.1% |
| 電壓輸出推力 | 10 V @ 20 mA |
| 電流負載阻值 | 500 Ω |
| 個別通道設定 | Yes |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 4 |
| 類型 | Dry Contact |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 最大計數值 | 32-bit (0~4,294,967,285) |
| 頻率 | 50 Hz |
| 最小脈波寬度 | 10 ms |
| 過電壓保護 | 60 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| Sink/Source (NPN/PNP) | Source |
| 負載電壓 | +10 to +40 VDC |
| 負載電流 | 650 mA/channel |
| 過電壓保護 | 47 VDC |
| 過載保護 | Yes |
| 短路保護 | Yes |
| 上電值 | Yes, Programmable |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 |
| Baud Rate | 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | Modbus/RTU |
| 電源 | |
|---|---|
| 功耗 | 1.6 W Max. |
| 端子供電 | 5 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 59 mm x 82 mm x 13 mm (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
