XV307
2 通道類比輸出、4 通道數位輸入 和 4 通道功率繼電器擴充板
特色
- 多功能（2 個類比輸出，4 個數位輸入，4 個繼電器）
- 類比輸出的獨立通道配置
- 跳線可選擇電壓或電流輸出
- 電流輸出開路檢測
- 可配置的上電值設置
- 70 VDC 數位輸入過壓保護
介紹

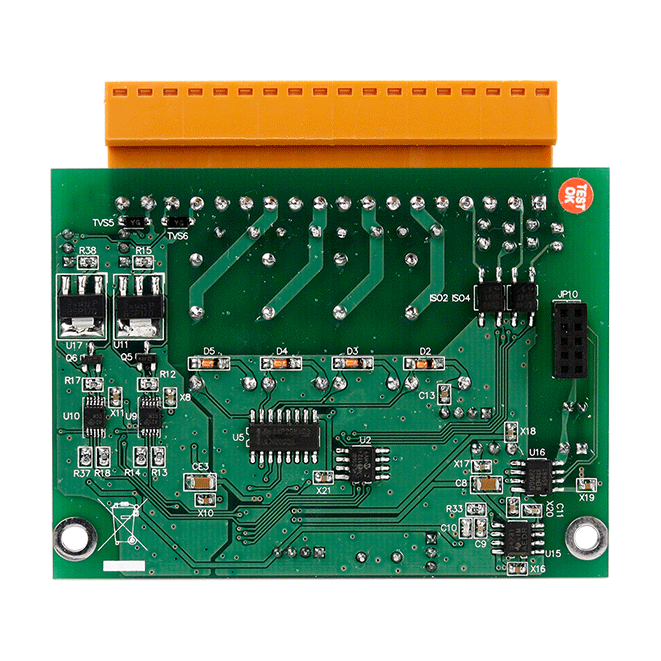

XV307 是一款多功能擴充板，包括 2 個類比輸出通道、4 個數位輸入通道和 4 個 A 型繼電器輸出通道。
類比輸出通道為 12 位，+/-5 V、+/-10 V、0 ~ +20 mA 或 +4 ~ +20 mA，電壓和電流輸出可以跳線選擇。
XV307 還提供用於配置類比輸出和數位輸出的上電值的選項。
還提供 4 kV ESD 保護和 2000 VDC 模組內隔離，以增強工業環境中的抗噪能力。
類比輸出通道為 12 位，+/-5 V、+/-10 V、0 ~ +20 mA 或 +4 ~ +20 mA，電壓和電流輸出可以跳線選擇。
XV307 還提供用於配置類比輸出和數位輸出的上電值的選項。
還提供 4 kV ESD 保護和 2000 VDC 模組內隔離，以增強工業環境中的抗噪能力。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Contact For Each Terminal ±8 kV Air For Random Terminal |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V, 0 mA~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable) |
| 解析度 | 12-bit |
| 精度 | ±0.1% |
| 電壓輸出推力 | 10 V @ 20 mA |
| 電流負載阻值 | 500 Ω |
| 個別通道設定 | Yes |
| 上電值 | Yes |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 4 |
| 類型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +3.5 ~ +50 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最大計數值 | 32-bit (0 ~ 4, 294, 967, 285) |
| 頻率 | 50 Hz |
| 最小脈波寬度 | 10 ms |
| 輸入阻抗 | 10 KΩ, 0.5 W |
| 過電壓保護 | 70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | Power Relay (Form A) |
| 觸點規格 | 6 A @ 35 VDC 6 A @ 240 VAC |
| 作動時間 | 5 ms (typical) |
| 釋放時間 | 1 ms (typical) |
| 電氣耐久性 | 1 x 10^5 ops. |
| 機械耐久性 | 30 x 10^6 ops. |
| 上電值 | Yes |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 |
| Baud Rate | 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | Modbus/RTU |
| 電源 | |
|---|---|
| 功耗 | 1.6 W Max. |
| 端子供電 | 5 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 59 mm x 82 mm x 13 mm (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
