XP-8037-CE6
0 插槽 , 內建 x86 CPU 和 WinCE 6.0 ISaGRAF XPAC
特色
• x86 CPU, 1.0 GHz, 雙核心
• Windows CE 6.0
• 內建 ISaGRAF Ver.3 軟邏輯 (IEC 61131-3 標準)
• 硬體即時功能
• VGA 埠輸出
• Modbus RTU/TCP (主站, 從站)
• 支援 eLogger 人機介面軟體
• 支援運動控制 - 採用 I-8094F/8094/8092F
• 電源備援輸入
介紹
XP-8x37-CE6 系列 (XP-8037-CE6/8137-CE6/8337-CE6/8737-CE6) 是泓格科技 (ICP DAS) 新一代 ISaGRAF 可程式自動化控制器. 配備一個運行 Windows CE 6.0 視窗作業系統的 x86 CPU (1 GHz, 雙核心) , 數個通訊介面 (VGA, USB, Ethernet, RS-232/485) 與 0/1/3/7 個 I/O 插槽可用來配置高效能的並列式 I/O 模組 (I-8K 高卡系列) 和 串列式 I/O 模組 (I-87K 高卡系列).
XPAC 運行 Windows CE 6.0 作業系統的優點包括 具有硬體即時功能, 體積精巧, 開機快速, 深層中斷處理與高效能精確控制. 此系列 XPAC 同時支援 ISaGRAF 與其他PC 版控制軟體如 Visual Basic .NET, Visual C#,… 等, 同時擁有傳統 PLC 與 Windows PC 的特色優點.
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更好的 Win-GRAF 軟體.
主要優點 (與 WP-8xx7, VP-2xW7 相比) :
‧ XP-8x37-CE6 的 USB-mouse 操作 與 Ethernet 通訊, 比 WP-8xx7 與 VP-2xW7 更有效率. (占用較少的 CPU loading)
‧ XP-8x37-CE6 的 記憶體容量 (Flash 與 SDRAM) 遠多於 WP-8xx7 與 VP-2xW7.
ISaGRAF Workbench Ver. 3.x 特色:
‧ IEC 61131-3 標準開放式 PLC 程式語言 (LD, FBD, SFC, ST, IL) + 流程圖 (FC)
‧ 自動掃描 I/O
‧ 線上除錯與監控, 離線模擬程式
‧ 簡易 (繪圖) 人機介面
‧ 支援 eLogger HMI 設計

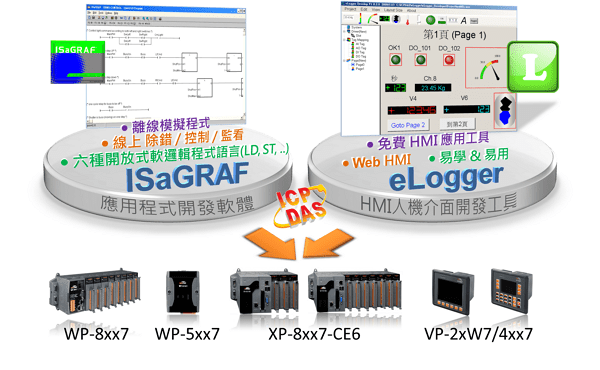

XPAC 系列之 XP-8x37-CE6 支援 eLogger HMI:
在一台 PAC 中同時運行 HMI 與控制邏輯
XPAC 運行 Windows CE 6.0 作業系統的優點包括 具有硬體即時功能, 體積精巧, 開機快速, 深層中斷處理與高效能精確控制. 此系列 XPAC 同時支援 ISaGRAF 與其他PC 版控制軟體如 Visual Basic .NET, Visual C#,… 等, 同時擁有傳統 PLC 與 Windows PC 的特色優點.
注意:
ISaGRAF 無法安裝在 64 位元版本的 Windows 7 與 Window 8 電腦上.
您可選用更好的 Win-GRAF 軟體.
主要優點 (與 WP-8xx7, VP-2xW7 相比) :
‧ XP-8x37-CE6 的 USB-mouse 操作 與 Ethernet 通訊, 比 WP-8xx7 與 VP-2xW7 更有效率. (占用較少的 CPU loading)
‧ XP-8x37-CE6 的 記憶體容量 (Flash 與 SDRAM) 遠多於 WP-8xx7 與 VP-2xW7.
ISaGRAF Workbench Ver. 3.x 特色:
‧ IEC 61131-3 標準開放式 PLC 程式語言 (LD, FBD, SFC, ST, IL) + 流程圖 (FC)
‧ 自動掃描 I/O
‧ 線上除錯與監控, 離線模擬程式
‧ 簡易 (繪圖) 人機介面
‧ 支援 eLogger HMI 設計
XPAC 系列之 XP-8x37-CE6 支援 eLogger HMI:
在一台 PAC 中同時運行 HMI 與控制邏輯
相似產品
| 軟體 | |
|---|---|
| OS | Windows CE 6.0 |
| 通訊協定 | • 站號 • 備援解決方案 • eLogger HMI • Modbus TCP/IP 主站 • Modbus TCP/IP 從站 • Modbus RTU/ASCII 主站 • Modbus RTU 從站 • DCON 通訊協定 • 使用者自訂通訊協定 • I/O 類型: DCON, Modbus RTU, 和 Modbus TCP/IP 遠程 I/O • FRnet I/O • Web HMI • 傳送 Email • Ebus • SMS: 簡訊服務 • UDP Server & UDP Client • TCP Client • SQL Client • CAN/CANopen • CANopen 主站 • HART 解決方案 • FTP Client |
| 開發 | 內建 ISaGRAF 軟邏輯 (IEC 61131-3 國際標準) |
| 服務 | FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5 |
| Framework 支援 | .Net Compact Framework 3.5 |
| 多國語系 | 英文, 德文, 法文, 西班牙文, 俄羅斯文, 義大利文, 日文, 簡體中文, 繁體中文 |
| SDK | Dll for eVC, Dll for Visual Studio.Net 2005/2008 |
| 主要單元 | |
|---|---|
| CPU | x86 CPU, 1.0 GHz, 雙核心 |
| 64-bit 硬體序號 | 有 |
| 系統記憶體 | 2 GB DDR3 SDRAM |
| 儲存 | 32 GB Flash, 8 GB CF 卡 (最高支援 32 GB) |
| 非揮發性記憶體 | 16 KB EEPROM, 512 KB MRAM |
| 實時時鐘 | 可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
| 看門狗計時器 | 雙看門狗機制 |
| 顯示 | |
|---|---|
| 訊號 | VGA |
| 解析度 | 640 × 480, 800 × 480, 800 × 600, 1024 × 768 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 系統, 1 x 電源, 2 x 可編程 |
| HMI | |
|---|---|
| 蜂鳴器 | 有 |
| 旋轉開關 | 有, (0 ~ 9) |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
| COM Ports | |
|---|---|
| Ports | 3 x RS-232, 1 x RS-485 (隔離值 3000 VDC), 1 x RS-232/RS-485 |
| USB | |
|---|---|
| Ports | 4 x USB 2.0 |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ 30 VDC (1 kV 隔離 ) |
| 冗餘電源輸入 | 有 |
| 功耗 | 12.0 W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 137 x 132 x 125 (W x L x H) |
| 安裝 | 標準導軌安裝 或 壁掛式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% RH, 無凝露 |
