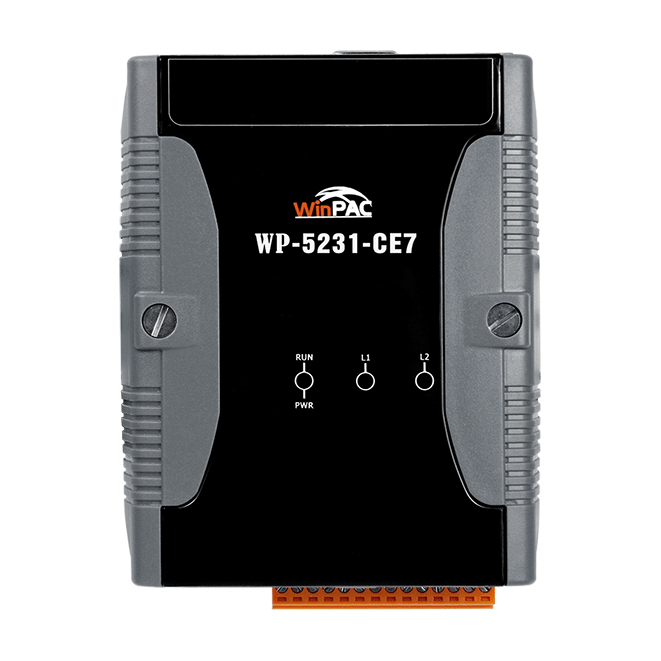

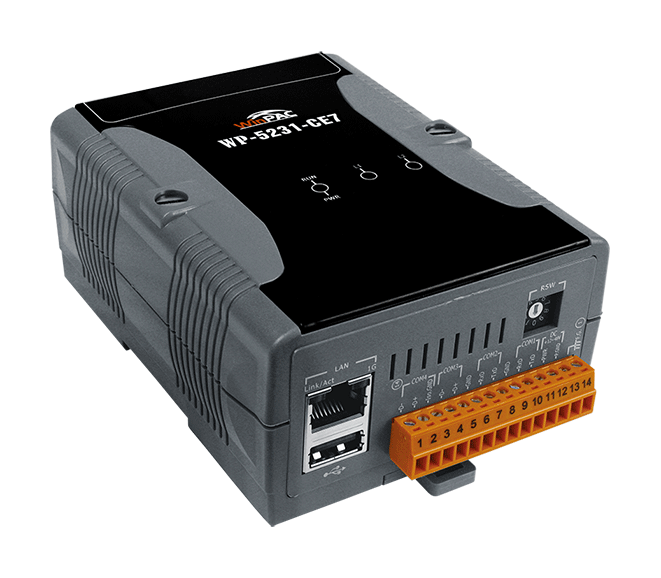

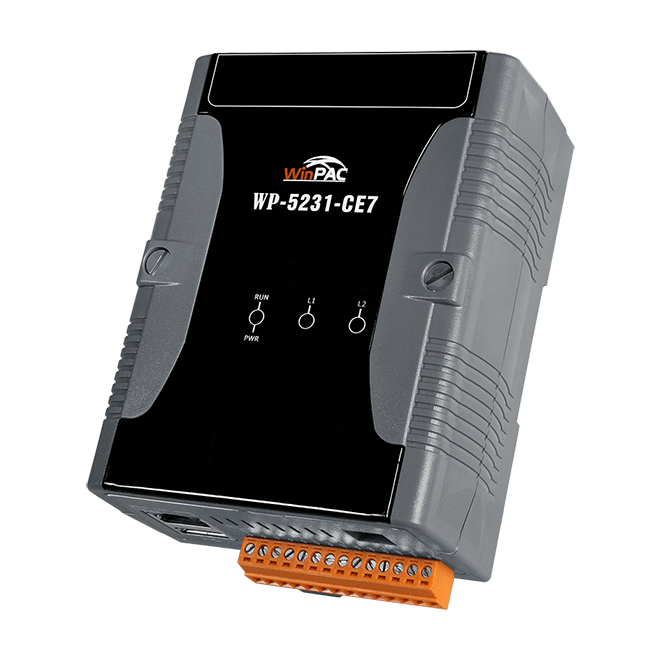

WP-5231-CE7
WP-5000-CE7 標準版 WinCE 7.0 控制器，搭載 Cortex-A8 CPU 和 I/O 擴充 Bus
特色
• Cortex-A8, 1 GHz CPU
• Windows CE 7.0
• 豐富的開發工具支援
• 多種儲存空間
‣ 512 MB SDRAM 和 256 MB Flash
‣ 64 KB FRAM 用於數據保留
‣ 1 microSD 卡，支援 microSD 儲存擴充
• 多樣通訊介面
‣ 1 x 10/100/1000BASE-T 乙太網路埠
‣ 4 x 串列埠 (RS-232/485)
‣ 1 x USB 2.0 (host)
• 內建 VGA 埠
• 內建 RTC 即時時鐘 — Real Time Clock
• 64 位元硬體序號，軟體防拷保護
• 1 x I/O 擴充插槽
• 內建雙看門狗機制
• Windows CE 7.0
• 豐富的開發工具支援
• 多種儲存空間
‣ 512 MB SDRAM 和 256 MB Flash
‣ 64 KB FRAM 用於數據保留
‣ 1 microSD 卡，支援 microSD 儲存擴充
• 多樣通訊介面
‣ 1 x 10/100/1000BASE-T 乙太網路埠
‣ 4 x 串列埠 (RS-232/485)
‣ 1 x USB 2.0 (host)
• 內建 VGA 埠
• 內建 RTC 即時時鐘 — Real Time Clock
• 64 位元硬體序號，軟體防拷保護
• 1 x I/O 擴充插槽
• 內建雙看門狗機制
介紹
WP-5231-CE7 是 ICP DAS 的全新系列 Windows CE 7.0 可程式自動控制器，手掌型的大小與無風扇的設計，非常適合空間有限的機箱或案場。 WP-5231-CE7 搭載 Cortex-A8, 1.0 GHz 的 CPU 與高效的即時多工的作業系統，多種 I/O 介面包含 VGA、USB、Ethernet、RS-232/RS-485 串列通信埠以及一組 I/O 擴充匯流排。 是結合監控 I/O 資料與邏輯運算於一身，能與其他工業設備通信互連，並提供人機界面的最佳解決 方案。
Windows CE 7.0 作業系統具有硬體即時功能、高效能精確控制與讓類似 PC 的視窗顯示與操作環境，開機快、可靠性好、核心體積小，所以 被廣泛用於各種嵌入式智慧設備的開發，例如 Visual Basic.NET,Visual C#, Embedded Visual C++, SCADA software, SoftPLC。
Windows CE 7.0 作業系統具有硬體即時功能、高效能精確控制與讓類似 PC 的視窗顯示與操作環境，開機快、可靠性好、核心體積小，所以 被廣泛用於各種嵌入式智慧設備的開發，例如 Visual Basic.NET,Visual C#, Embedded Visual C++, SCADA software, SoftPLC。
應用
相似產品
| 軟體 | |
|---|---|
| OS | Windows CE 7.0 Professional |
| 服務 | FTP 伺服器, Web 伺服器 (支援 VB script, JAVA script), Embedded SQL 伺服器 |
| Framework 支援 | .Net Compact Framework 3.5 |
| 多國語系 | 英文、德文、法文、西班牙文、俄羅斯文、義大利文、韓文、簡體中文、繁體中文 |
| SDK | VC 用 Dll, Visual Studio.Net 2008 用 Dll |
| 主要單元 | |
|---|---|
| CPU | Cortex-A8, 1.0 GHz |
| 64-bit 硬體序號 | 是 |
| 系統記憶體 | 512 MB DDR3 SDRAM |
| 儲存 | 256 MB Flash, 4 GB microSD 卡 (最高達 32 GB) |
| 非揮發性記憶體 | 64 KB FRAM |
| 實時時鐘 | 提供秒、分、時、日、星期、月、年資訊 |
| 看門狗計時器 | 雙看們狗 (Dual Watchdog Timer) |
| 顯示 | |
|---|---|
| 訊號 | VGA |
| 解析度 | 640 × 480, 800 × 480, 800 × 600, 1024 × 768 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 系統/電源, 2 x 可編程 |
| I/O 擴充 | |
|---|---|
| I/O 類型 | XV-board |
| HMI | |
|---|---|
| 蜂鳴器 | 是 |
| 旋轉開關 | 10 段 (0 ~ 9) |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100/1000 Base-TX (自動協商和自動選擇 MDI/MDI-X LED 指示燈) |
| COM Ports | |
|---|---|
| Ports | 2 x RS-232, 1 x RS-485, 1 x RS-485 (2500 VDC 隔離) |
| USB | |
|---|---|
| Ports | 1 x USB 2.0 |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ +48 VDC |
| 功耗 | 4.8 W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 91 x 132 x 52 (W x L x H) |
| 安裝 | 標準導軌式 (DIN-Rail) 安裝 |
| 防水防塵等級 | IP30 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
