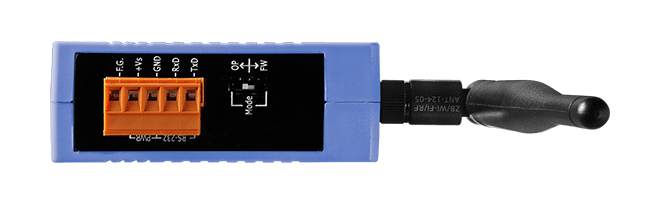

WF-2026

Wi-Fi I/O 模組, 5-ch AI, 2-ch AO, 2-ch DI, 3-ch DO （僅供亞洲地區使用）

特色

5通道類比輸入、2 通道類比輸出與數位輸入與 3 通道數位輸出
可對各別的通道做設定
由 Jumper 選擇電壓或電流 ( 輸入 / 輸出 )
可設定 Power-on value 與 Safe Value
相容於 IEEE 802.11b/g
支援 WEP, WPA 與 WPA2 無線加密
支援 Modbus/TCP and UDP
支援 DHCP 網路設定
支援 DO/AO power on value 與 safe value 機制
數位輸出支援過載 (Overload) 與短路保護
電壓輸入支援 240 Vrms 的過電壓 (Overload) 保護
±4 kV Contact ESD Protection
內建看門狗

介紹

WF-2026 是一個具有 Wi-Fi 介面的多功能模組，該模組有 5 組類比輸入通道、2 組類比輸出通道、2 組數位輸入通道與 3組數位輸出通道。WF-2026 全部的類比輸入，都可以設定的輸入範圍 (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V,+/-20 mA or 0 ~ +20 mA)。而全部的類比輸出，也可以設定輸出的範圍 ((12-bit 在 +/-5 V, +/-10 V, 0 ~ +20 mA or +4~ +20 mA)。每一組類比輸入與輸出通道，可以各別的設定範圍，也有提供 240 Vrms 的過電壓 (overvoltage) 保護。類比輸入與輸出可以用 Jumper，來切換是要電壓或是電流。隨著 802.11 網路設施的普及，WF-2026 的無線連接，可以簡單的與現有的監測與控制系統整合。WF-2026 也有提供Modbus/TCP、UDP 行定與網路加密設定，這可以讓模組與 SCADA 軟體整合，並且可以在任意地點或任意時間，來存取模組。

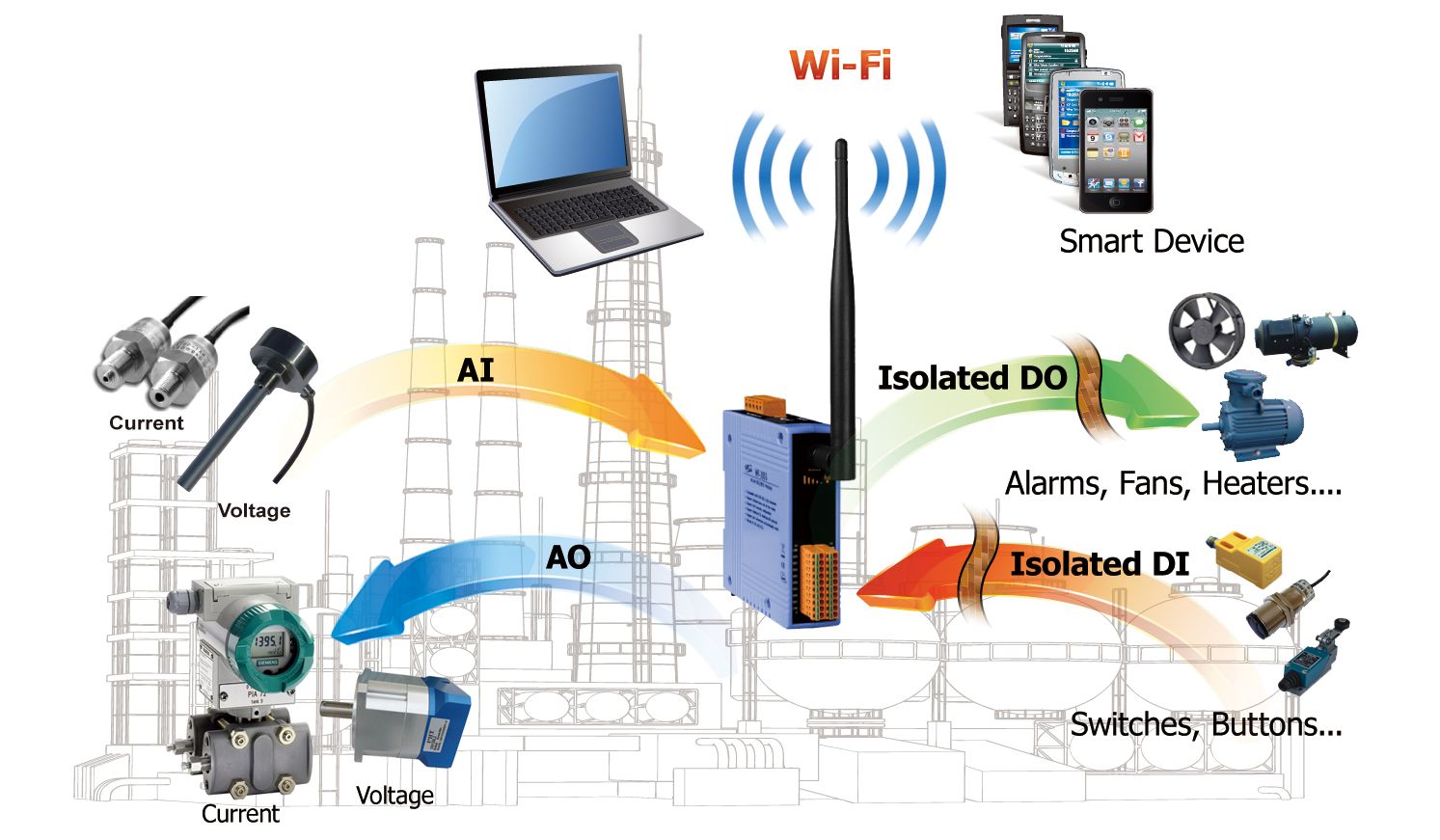

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 WF-2026 CR	說明Wi-Fi I/O 模組, 5-ch AI, 2-ch AO, 2-ch DI, 3-ch DO (僅供亞洲地區使用 ) (RoHS) 包含 ANT-124-05 天線, CA-0910 線

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

隔離
內部隔離	Power: 3000 VDC DO: 3750 VDC DI: 3750 VDC

Wi-Fi
傳輸距離 (LoS)	50 meters (LOS)
標準	IEEE 802.11 b/g* IEEE 802.11 b/g/n**
RX 靈敏度	-83 dBm @ 11 Mbps* -93 dBm @ 11 Mbps**
輸出功率	8 dBm @ 11 Mbps* 14 dBm @ 11 Mbps**
模式	Infrastructure & Ad-hoc* Infrastructure & Limit-AP**
加密	WEP, WPA and WPA2
天線	5 dBi (Omni-Directional)

類比輸入
通道數	5 (Differential)
類型	Voltage Current
範圍	Voltage: ±150 mVDC, ±500 mVDC, ±1 VDC, ±5 VDC, ±10 VDC Current: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (Jumper Selectable)
解析度	16-bit
精度	±0.1% of FSR
採樣率	10 Hz (Total)
輸入阻抗	Voltage: 2 MΩ Current: 140 Ω
共模抑制	86 dB Min.
常模抑制	100 dB
過電壓保護	240 Vrms
過電流保護	Yes, 50 mA @ 110 VDC
個別通道設定	Yes
零點漂移	±20 μV/°C
跨度漂移	±25 ppm/°C

類比輸出
通道數	2
類型	Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC Current: +0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable)
解析度	12-bit
精度	±0.1% of FSR
電壓輸出推力	10 VDC @ 20 mA
上電值	Yes, Programmable
安全值	Yes, Programmable

數位輸入/計數器
通道數	2
類型	Dry Contact
Sink/Source (NPN/PNP)	Source
ON 電壓準位	Close to GND
OFF 電壓準位	Open

數位輸出
通道數	3
Sink/Source (NPN/PNP)	Sink (NPN)
負載電壓	+3.5 ~ +50 V
負載電流	700 mA per channel
過電壓保護	60 VDC
短路保護	Yes
上電值	Yes, Programmable
安全值	Yes, Programmable
