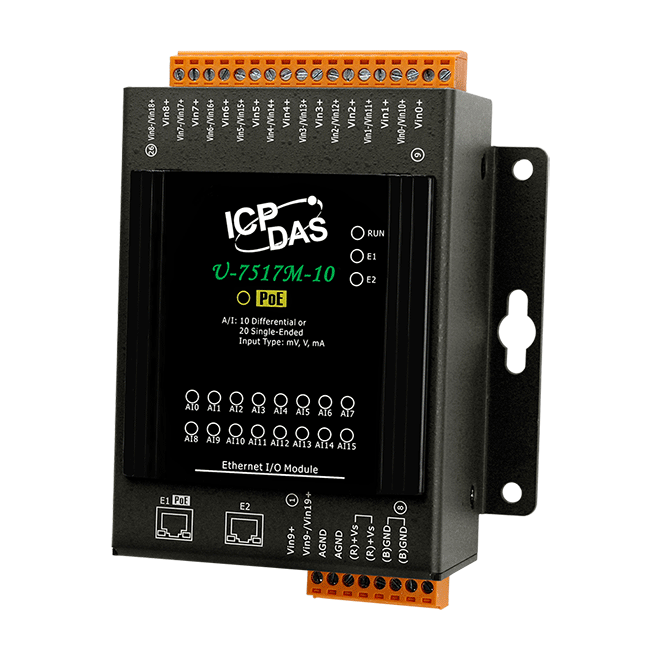

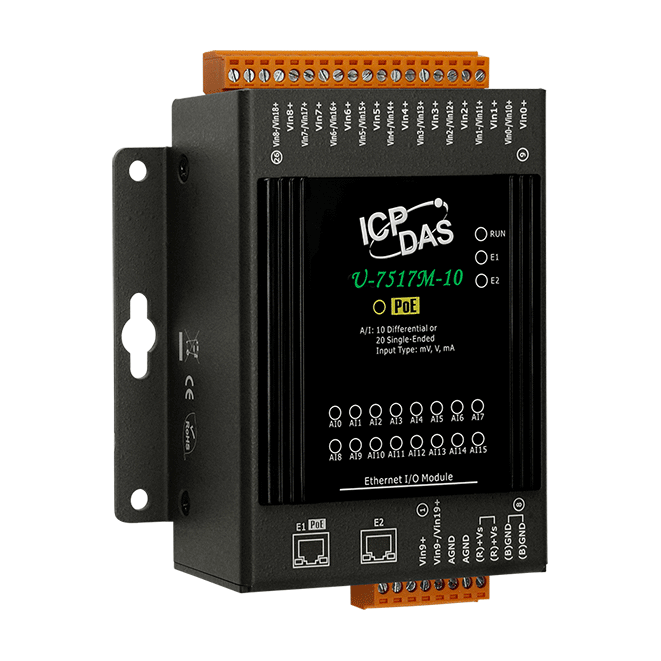

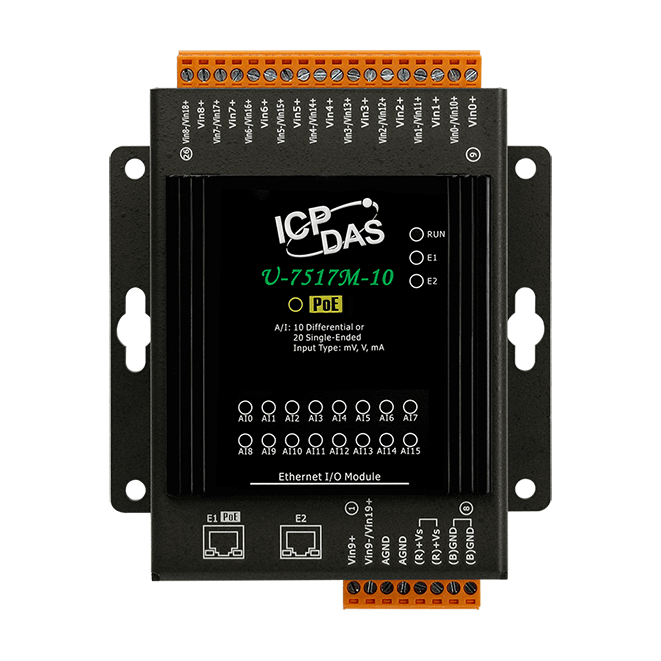

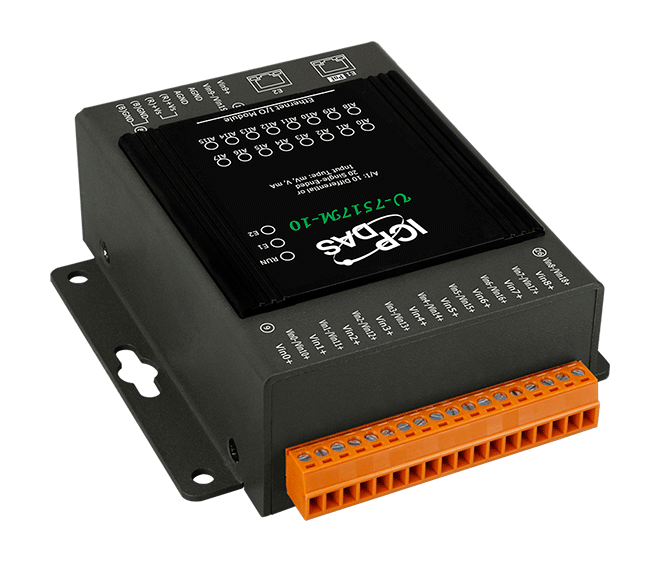

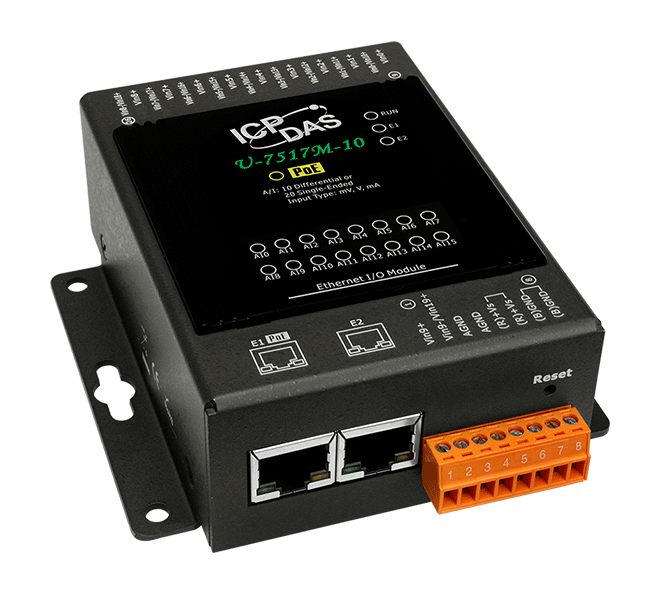

U-7517M-10

OPC UA I/O 模組, 10/20 個通道的類比輸入, 與 2 個乙太網路埠

特色

• 支援 OPC UA Server / Client、MQTT Client 通信協定
• 支援 RESTful API : 可透過 HTTP 和 HTTPS 讀寫 I/O 和軟體點
• 支援同時執行 OPC UA、MQTT、RESTful API 通信功能
• 支援 Scaling 類比訊號轉換
• 支援邏輯功能規則設定 : IF, THEN, ELSE
• 支援排程功能 : 可將設定好的規則排程，在指定的時間執行
• 支援事件日誌 : 記錄 I/O 值的變更，便於設備追蹤
• 支援 IoTstar 雲端管理軟體
• 內建網頁伺服器，提供 Web 介面服務
• I/O 通道: 10/20 個通道的類比輸入AI通道
• 提供雙乙太網路埠，支援 Daisy Chain 串接佈線
• IEEE 802.3af 標準 Power over Ethernet (PoE)

介紹

U-7517M-10 是一款配有 10/20 個通道的類比輸入通道的遠端模組。提供雙乙太網口 (Dual-port Ethernet switch)，可用於建構 Daisy Chain網路拓墣，可簡化線路配置與維護的複雜度，降低佈線成本與交換器的需求，提高網路擴充性。並遵照 IEEE 802.3af 標準 (classification, Class 2) 中的 Power over Ethernet (PoE) 規範，可在 PoE 網路環境下透過網路線 (Category 5) 傳送電力。此功能提供了更大的靈活性及效率以簡化系統設計、節省空間並減少電線及電源插座的需求。使用者可透過網頁操作界面設定模組組態、控制模組的輸出通道、監視模組連線與 I/O 狀態，過程簡單且快速並且無須額外安裝軟體。

在工業物連網通訊支援上，提供 OPC UA Server / Client, MQTT Client, RESTful API 通訊 ( 三種通訊可同時執行 )，讓用戶可依需求及環境選擇連網方式，方便將內建 I/O 通道的數值交由雲端系統或現場端控制系統呈現、分析或決策。AI/AO 模組支援 Scaling，讓類比訊號透過轉換成為可讀性更高的數值。並支援邏輯功能的規則設定 IF, THEN, ELSE，可設定 I/O 與軟體點的邏輯判斷; 支援排程功能，可將設定好的規則加入排程，達到在特定的時間執行規則 ; 支援 RESTful API 功能，可透過 HTTP 和 HTTPS( 身分驗證與通訊加密 ) 讀寫 I/O 和軟體點。

應用

請參考 OPC UA I/O 模組系列介紹.

訂購資訊

產品系列	說明	數量	詢價
產品系列 U-7517M-10 CR	說明OPC UA I/O 模組,10/20 個通道的類比輸入, 與 2 個乙太網路埠 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
通訊協定	• OPC UA Server / Client • MQTT Client • RESTful API
功能	• 網頁設定介面 • Scaling • 安全性 • 規則設定 • 排程 • 事件日誌 • IoTstar 設定

CPU 模組
CPU	32-bit CPU (400 MHz)
看門狗計時器	模組, 通訊 ( 可編程)

隔離
2 端隔離	I/O: 2500 VDC

EMS 防護
EFT (IEC 61000-4-4)	±2 kV (於電源)
ESD (IEC 61000-4-2)	±4 kV ( 於每個接觸端子) ±8 kV ( 於空中非接觸)
Surge (IEC 61000-4-5)	±2 kV ( 於電源)

LED 燈
狀態	Run, Ethernet, I/O

類比輸入
通道數	10 差動式或 20 單端式 ( 註1), ( 可用軟體選擇)
類型	電壓, 電流
範圍	±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA ( 可用 Jumper 選擇)
解析度	16-bit
精度	Normal Mode: ±0.1% Fast Mode: ±0.5% 或更佳
採樣率	Normal Mode: 10 取樣/ 秒 ( 全部) Fast Mode: 50 取樣/ 秒 ( 全部)
輸入阻抗	電壓: 2 MΩ ( 差動式), 1 MΩ ( 單端式) 電流: 125 Ω
共模抑制	86 dB (min.)
常模抑制	100 dB
共模電壓保護	±200 VDC
過電壓保護	差動式: 240 Vrms 單端式: 150 Vrms
過電流保護	50 mA @ 110 VDC (max.)
個別通道設定	有
斷線檢知	僅供 4 ~ 20 mA
零點漂移	±20 μV/°C
跨度漂移	±25 ppm/°C
隔離	±400 VDC,虛擬通道間隔離
