SG-3784M
4通道直流電流輸入/PWM輸出 信號調理器
特色
- 4通道4 ~ 20mA電流輸入轉換成4通道脈衝寬度調變輸出
- 準確度：全範圍的±1%
- 方便設置脈衝寬度調變頻率
- 4 kV靜電、電子快速脈衝保護功能
- 2.7吋 LCD 同時顯示 PWM訊號空佔比和頻率
- 4 按鈕簡單設置 PWM訊號
介紹

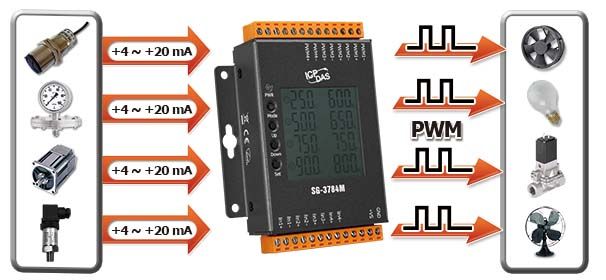

SG-3784M是一款4通道直流電流輸入信號調理模組，可將4~20 mA電流輸入轉換為PWM輸出。這提供了一個將4到20mA電流轉換為脈衝寬度調變輸出的經濟解決方案。脈衝寬度調變輸出信號的佔空百分比0%~100%是由4~20mA輸入電流的電流值直接做線性轉換。脈衝寬度調變輸出的頻率範圍是600~800Hz可用按鈕簡單設置。SG-3784M包括單色圖形LCD顯示器，可以同時立即查看4通道脈衝寬度調變佔空比和頻率輸出狀態。還提供4 kV ESD和4 kV EFT保護，以提高工業環境中的噪聲保護功能。
應用
- 建築供暖系統
- 通風系統
- 伺服控制隔膜閥
相似產品
| 顯示 | |
|---|---|
| 類型 | Monochrome Graphics LCD (46x48 mm Viewing Area) |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power Line |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power and Communication |
| 類比輸入 | |
|---|---|
| 通道數 | 4 |
| 範圍 | +4 ~ +20 mA |
| 精度 | ±0.1% of full range |
| 頻寬 | 1 kHz |
| 輸入阻抗 | 137 Ω |
| PWM | |
|---|---|
| 通道數 | 4 |
| 類型 | PWM |
| Sink/Source (NPN/PNP) | Source |
| 頻率 | 600 ~ 800 Hz |
| 工作週期 (佔空比) | 1 to 100% |
| 模式 | Continuous |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 0.1 W (Typ.) 96.2 W Max. (註1) |
| 機構 | |
|---|---|
| 尺寸 (mm) | 97 x 121 x 36 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
規格說明
註1: 同時間四通道脈衝寬度調變輸出1A@24V，佔空比100%。
註2: 脈衝寬度調變輸出電壓與模組的電源輸入電壓連動。
