PIO-D48U
Universal PCI, 48-ch Digital I/O 卡
特色
- 通用 PCI匯流排介面 (3.3 V/5 V)
- 供48 個雙向數位輸出入通道
- 數位輸入端可設定Pull-high 或Pull-low
- 四個中斷源
- 雙向I/O通道可以軟體方式設定為輸出或輸入埠
- 6個8-bit埠可分別規劃為輸出或輸入
- 支援Card ID (SMD開關)
- 支援 DO Readback 功能 (Register Level)
- 數位輸出速度快、驅動能力強
- DIO 反應速度最高可達 1 μs (1 MHz)
介紹
PIO-D48U 支援3.3 V/5 V PCI bus介面，並提供48個符合TTL規範的數位輸出入通道，它由六個8位元的雙向I/O埠所組成，這些埠分別叫作埠 A(PA) 、埠 B(PB) 、埠 C(PC) 而埠 C 又可以被分成二個半寬度 (4-bit) 的埠，每個 Port 的初始設定皆為輸入模式。
PIO-D48U 硬體上還提供有二項功能，第一種是Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。第二種是DI Pull High/Low設定功能，數位輸入埠可設定為Pull-high或 Pull-low，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)。
PIO-D48U 配置有一個37-pin D-sub 接頭及一個 50-pin 公接頭，讓使用者容易配線。
PIO-D48U 硬體上還提供有二項功能，第一種是Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。第二種是DI Pull High/Low設定功能，數位輸入埠可設定為Pull-high或 Pull-low，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)。
PIO-D48U 配置有一個37-pin D-sub 接頭及一個 50-pin 公接頭，讓使用者容易配線。

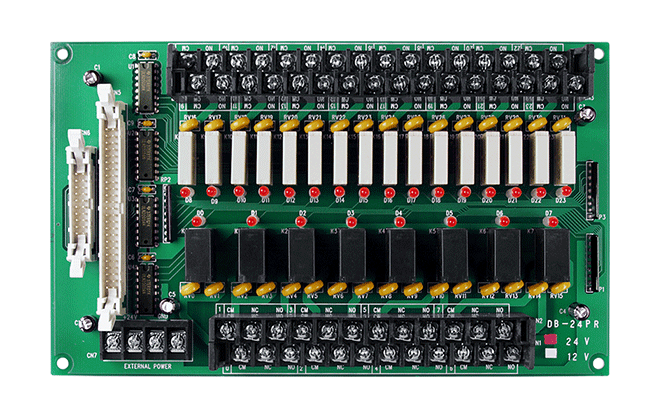

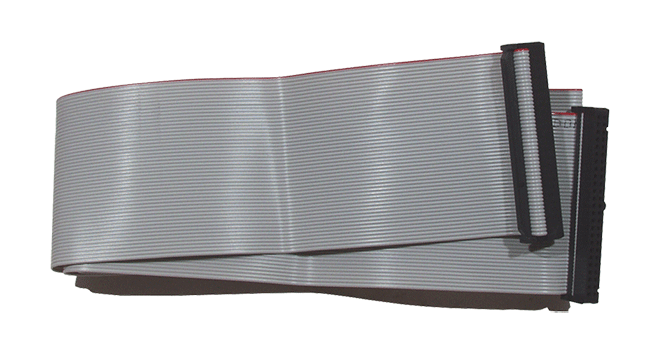

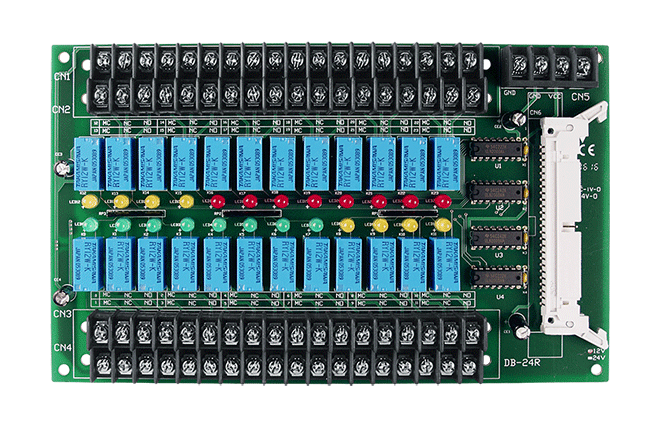

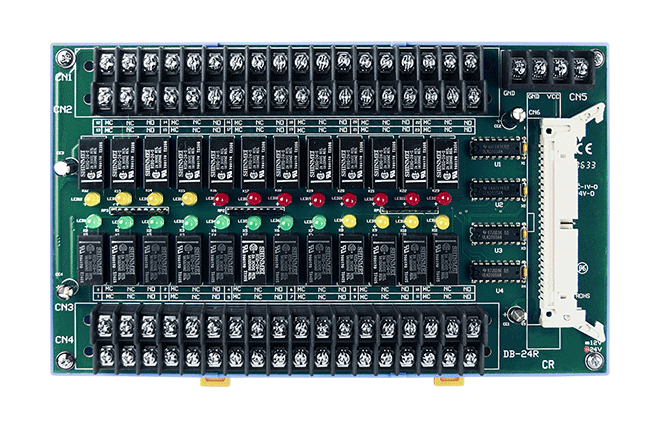

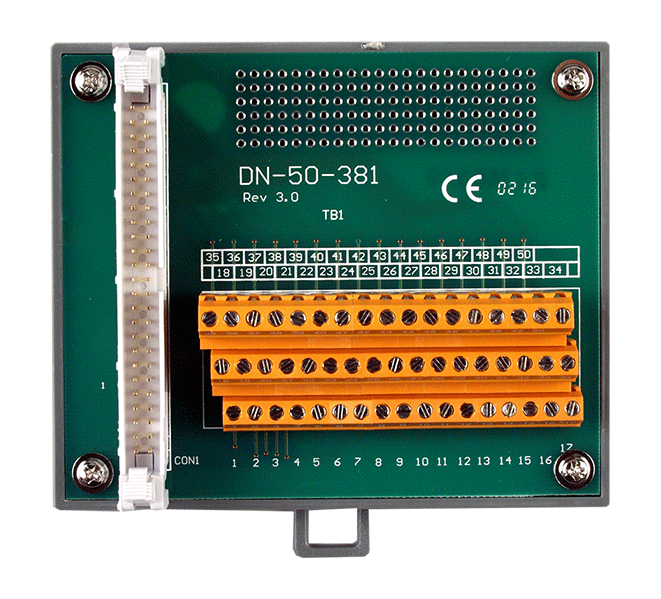

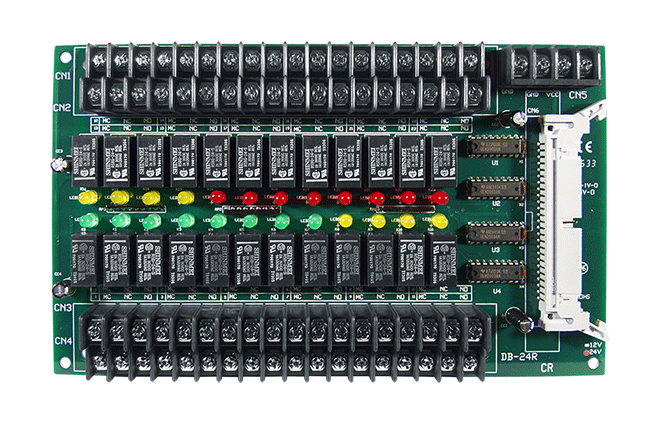

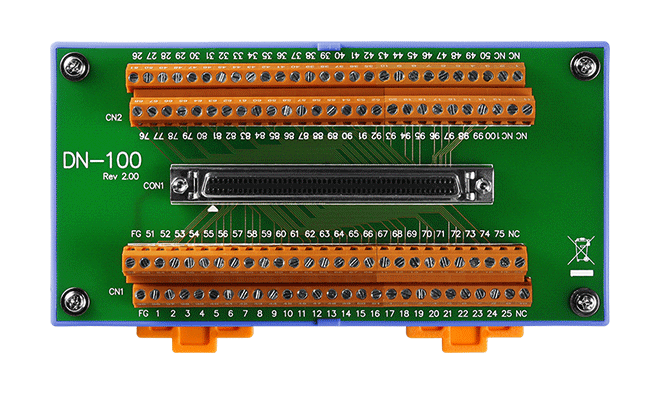

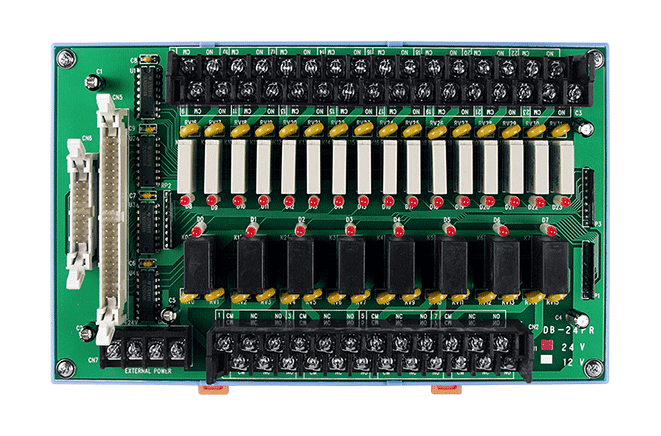

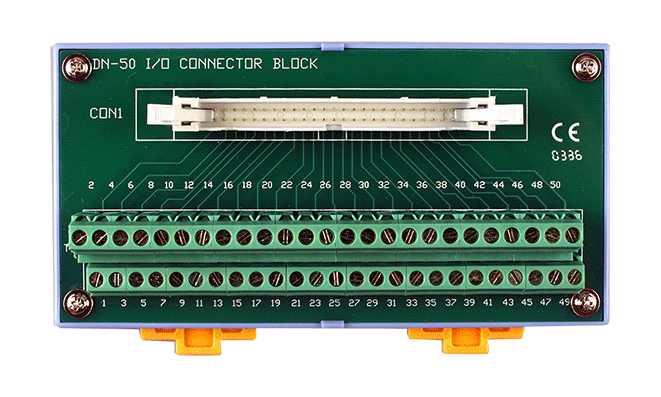

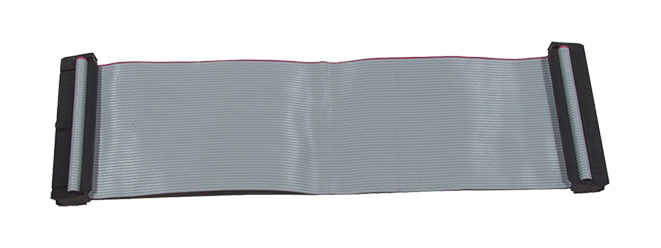

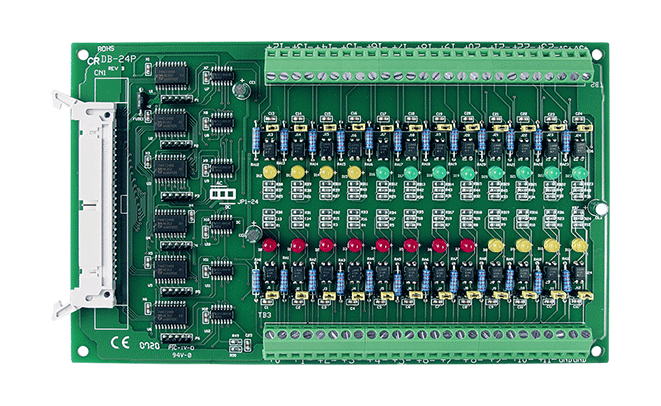

配件
應用
相似產品
| 硬體 | |
|---|---|
| 板卡 ID | Yes (4-bit) |
| 接頭 | Female DB37 x 1 50-pin box header x 1 |
| 數位輸入 | |
|---|---|
| 通道數 | 48 (Bi-Direction) |
| 類型 | 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink: 64 mA @ 0.8 V Source: 32 mA @ 2.0 V |
| ON 電壓準位 | Logic 1: 2.0 V Min. |
| OFF 電壓準位 | Logic 0: 0.8 V Max. |
| 反應速度 | 1 MHz (Typical) |
| 觸發模式 | Static Update |
| 數位輸出 | |
|---|---|
| 通道數 | 48 (Bi-Direction) |
| 類型 | 5 V/TTL |
| 工作模式 | Static Update |
| 負載電壓 | Logic 0: 0.4 V Max. Logic 1: 2.4 V Min. |
| 反應速度 | 1 MHz (Typical) |
| 計時/計數/頻率 | |
|---|---|
| 通道數 | 2 (Event Timer x 1/32-bit Timer x 1) |
| 類型 | 5 V/TTL |
| 解析度 | 16-bit |
| 參考 Clock | Internal: 4 MHz |
| PC Bus | |
|---|---|
| 類型 | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| Data Bus | 8-bit |
| 電源 | |
|---|---|
| 功耗 | 900 mA @ +5 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 105 x 156 x 22 (W x L x D) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
