PIO-D24U

Universal PCI, 24-ch Digital I/O 卡

特色

支援32-bit，33 MHz 通用 PCI匯流排介面 (3.3 V/5 V)
提供24 個數位輸出入通道
3個8-bit埠可分別規劃為輸出或輸入
雙向I/O通道可以軟體方式設定為輸出或輸入埠
支援 DO Readback 功能 (Register Level)
四個中斷源
支援Card ID (SMD開關)
DIO 反應速度最高可達 1 μs (1 MHz)

介紹

PIO-D24U 支援3.3 V/5 V PCI bus介面，並提供有24個符合5 V/TTL規範的數位輸出入通道，並且模擬8255 Programmable Peripheral Interface (PPI) 晶片的mode 0 (Basic Input/Output)。每個PPI由三組8位元的雙向I/O埠所組成，每個Port的初始設定皆為輸入模式。

PIO-D24U在硬體上新增Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。

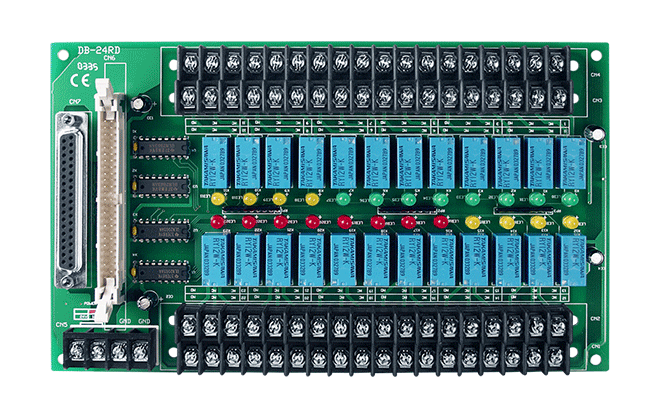

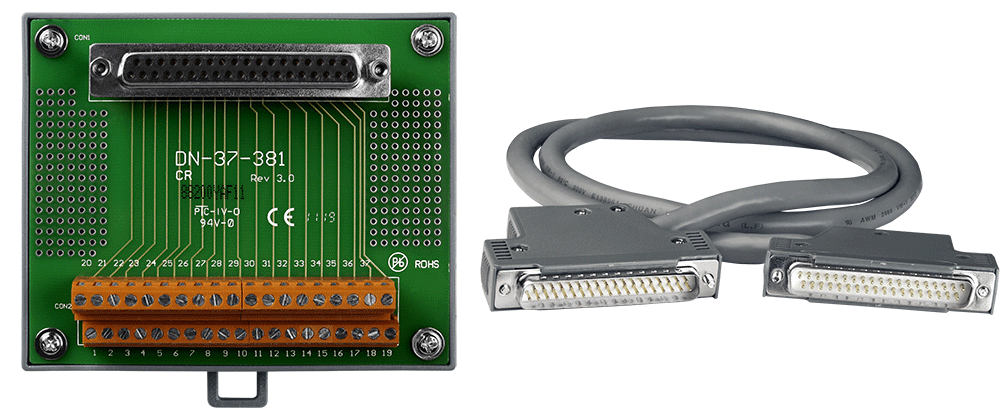

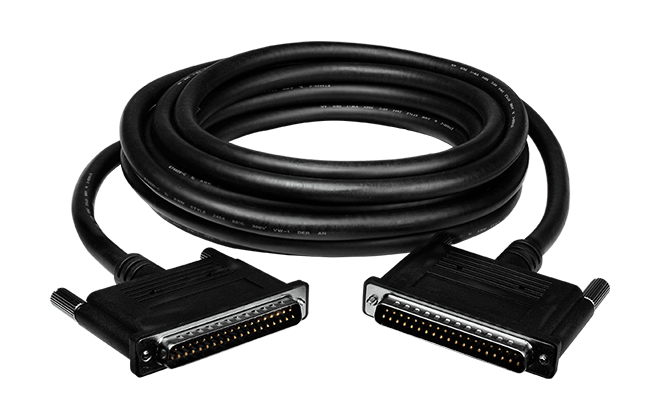

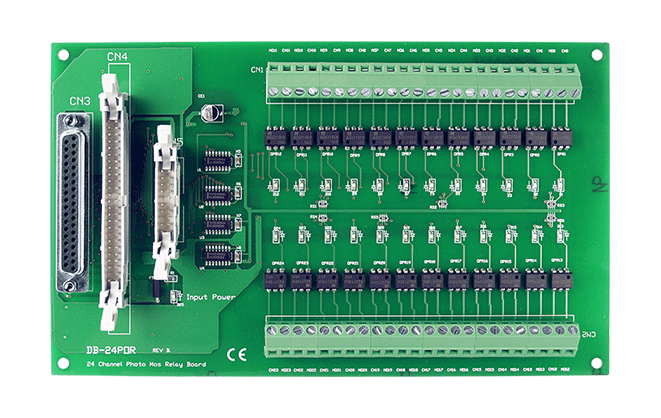

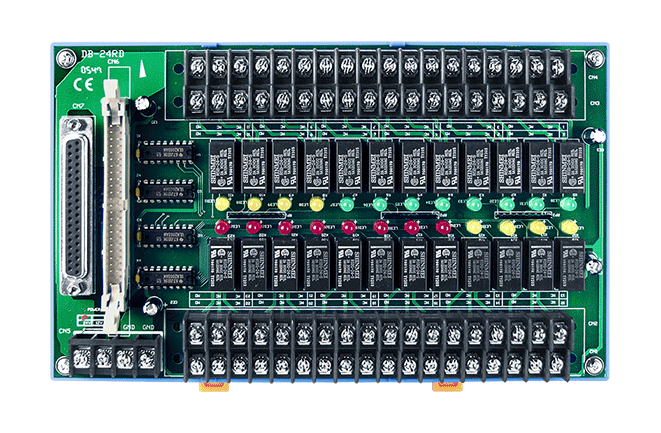

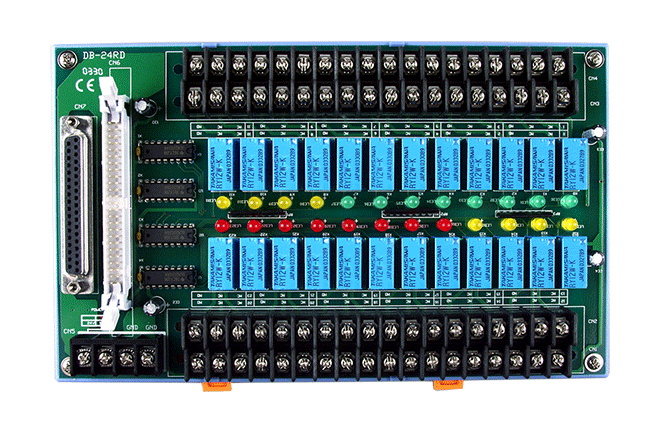

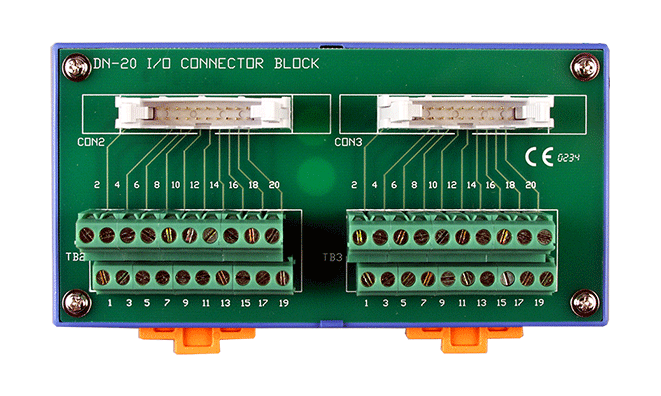

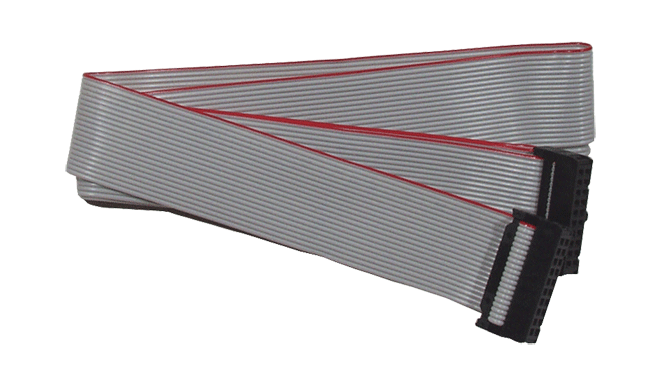

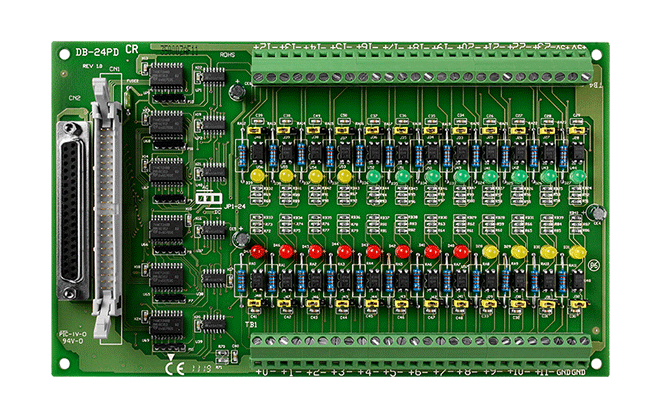

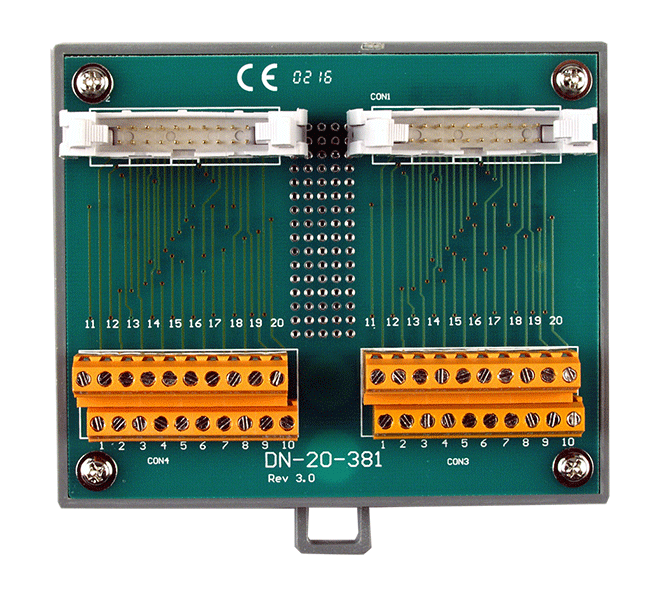

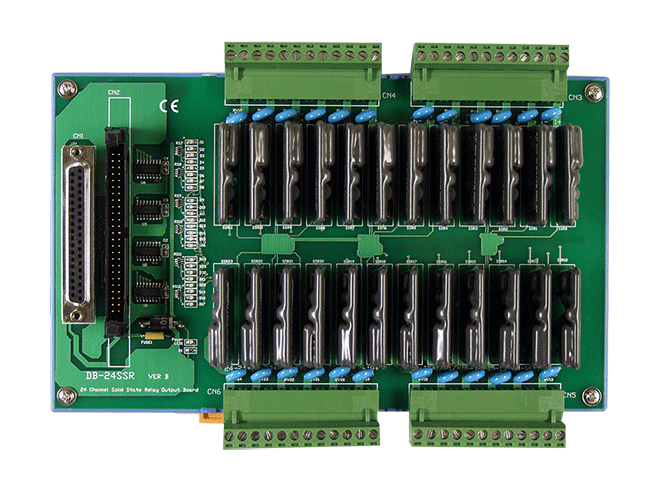

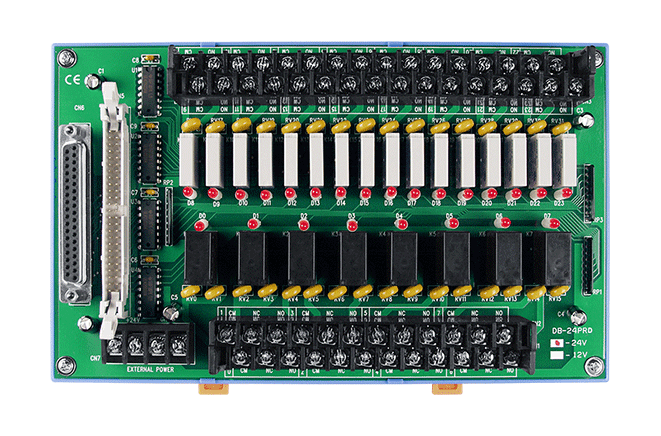

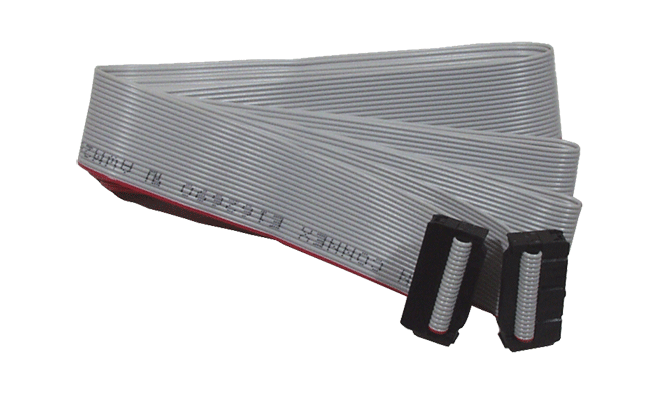

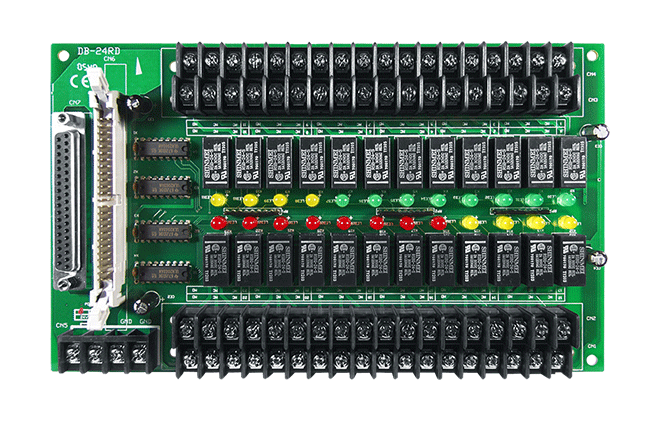

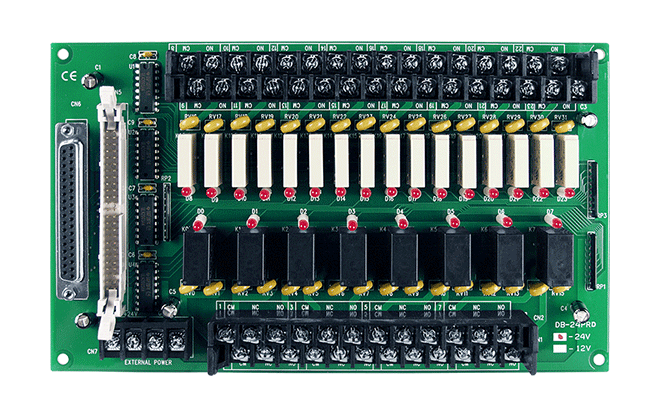

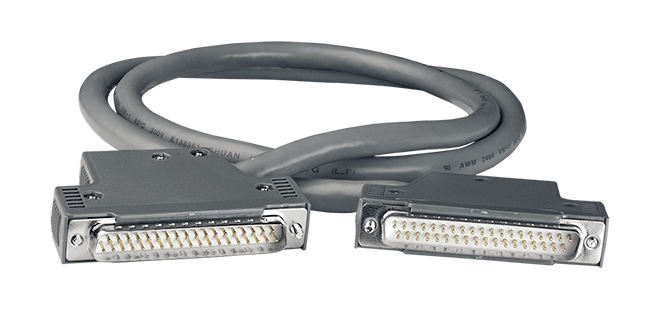

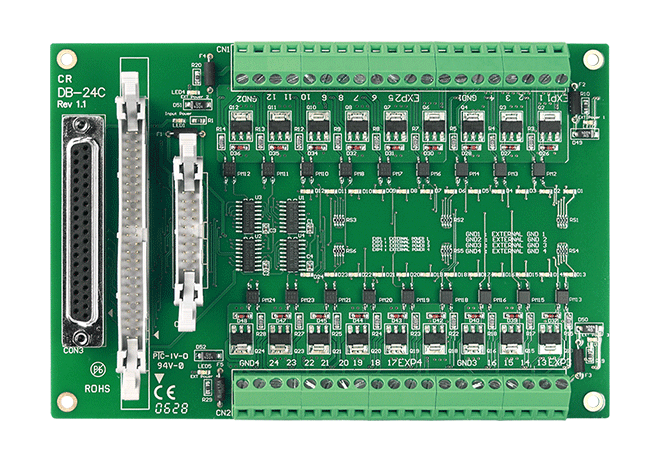

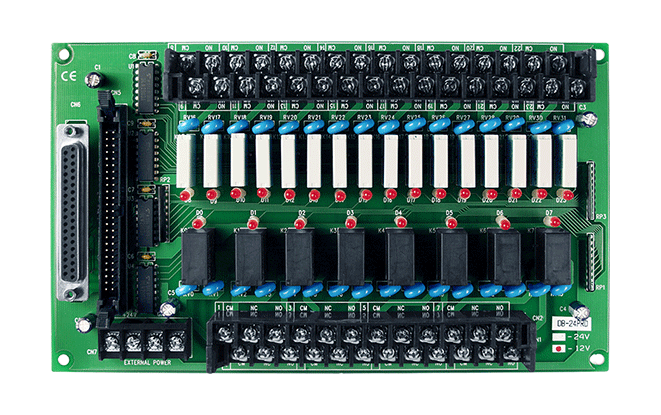

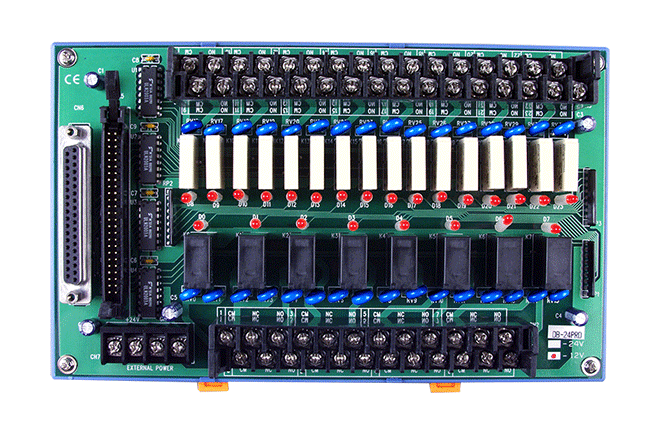

配件

應用

訂購資訊

產品系列	說明	數量	詢價
產品系列 PIO-D24U CR	說明Universal PCI, 24-ch Digital I/O 卡 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
板卡 ID	Yes (4-bit)
接頭	Female DB37 x 1

數位輸入
通道數	24 (Bi-Direction)
類型	5 V/TTL
ON 電壓準位	2.0 V Min.
OFF 電壓準位	0.8 V Max.
反應速度	1.0 MHz (Typical)
觸發模式	Static Update

數位輸出
通道數	24 (Bi-Direction)
類型	5 V/TTL
工作模式	Static Update
負載電壓	Logic 0: 0.4 V Max. Logic 1: 2.4 V Min.
負載電流	Sink: 64 mA @ 0.8 V Source: 32 mA @ 2.0 V
反應速度	1.0 MHz (Typical)
