PEX-DNM100-T
單通道DeviceNet主站PCI Express板卡
特色
- DeviceNet 版本：Volume I & II, Release 2.0
- 可程式調整主站MAC ID 及鮑率
- 支援三種鮑率：125 k、250 k、500 kbps
- 支援Group 2 及UCMM 連線方式
- 支援的DeviceNet I/O 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)、狀態改變(Change of state)、週期性改變(Cyclic)
- 單一個設備的I/O 最大長度：512 位元組(輸入或輸出)
- 最大可連接63 從站設備
- 支援尋找遠端設備與線上加入及移除設備功能
- 可自動分辨Group 2 及UCMM 模式的從站設備
- 從站斷線後再上線時能自動重新連線
介紹
DeviceNet 是一種低成本的標準工業用網路通訊系統，在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，例如感測器、各種開關、條碼掃瞄器或是馬達等等。DeviceNet 主要採用主從的連線模式，而 PEX-DNM100 板卡就是 DeviceNet 的主站裝置，它負責監控網路內所有的遠端 I/O 設備。
PEX-DNM100具備 1 個獨立的 CAN 通訊介面，使用新的CAN控制器NXP SJA1000，提供仲裁、錯誤檢測與自動校正和重新傳輸功能，並且能同時支援 Group 2 及 UCMM 的功能，是一種經濟型的 DeviceNet 主站解決方案。PEX-DNM100可以安裝在幾乎任何基於Windows的系統上，例如在Windows作業系統，能被廣泛地應用在工廠自動化、大樓自動化與自動化設備中。PEX-DNM100 的韌體包含完整的 DeviceNet 主端通訊協定編解碼功能，因此用戶不必事先熟悉複雜的 DeviceNet 通訊協定，只要透過板卡提供的 DLL 函式庫，就能運用 “Read”或”Write”函式讀取或控制遠端 I/O設備，協助用戶在不熟悉複雜的 DeviceNet 通訊協定情況下，輕易地完成遠端設備的監控應用。

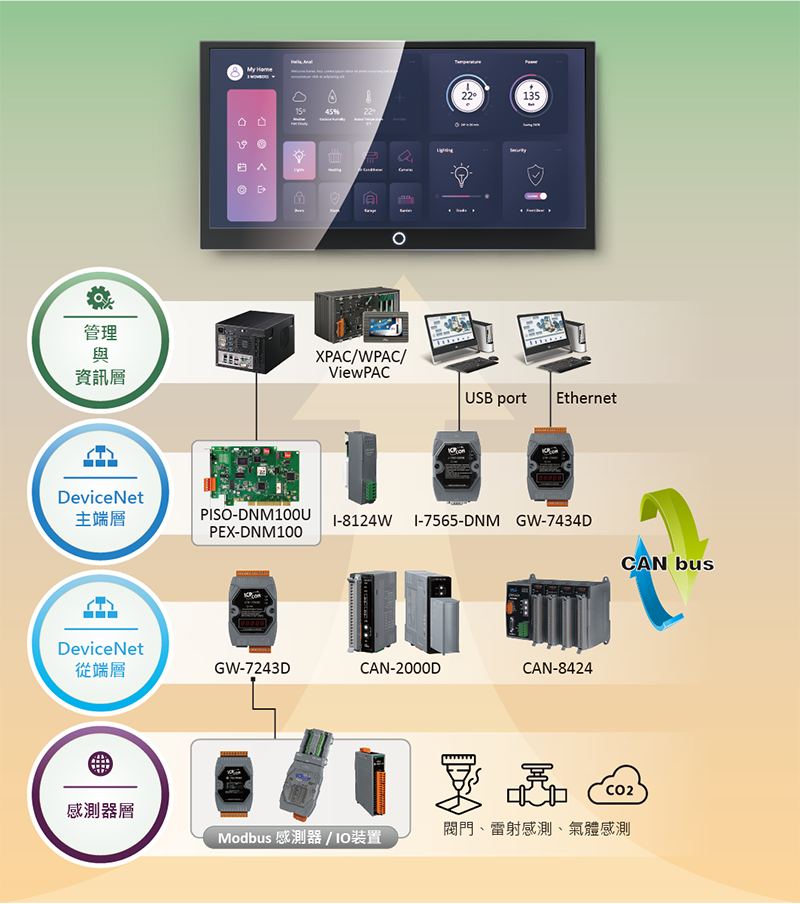

應用
相似產品
| 軟體 | |
|---|---|
| 驅動 | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED 燈 | |
|---|---|
| 狀態 | Green LED, Red LED |
| PC Bus | |
|---|---|
| 類型 | PCI Express bus |
| 板卡號碼 | By DIP switch |
| DeviceNet | |
|---|---|
| 控制晶片 | NXP SJA1000T Built-in Microprocessor |
| Ports | 1 |
| Baud Rate | 125 k, 250 k, 500 k |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Jumper for 120 Ω terminal resistor |
| 通訊協定 | DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| CAN 規格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 電源 | |
|---|---|
| 功耗 | 300 mA @ 5 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 133 x 22 x 98 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60 ℃ |
| 儲存溫度 | -20 ~ +70 ℃ |
| 濕度 | 5 ~ 85% RH, Non-condensing |
記憶體存在兩種儲存區域，即“輸入區域”和“輸出區域”。DeviceNet從站的輸入數據將通過DeviceNet主要掃描引擎儲存在“輸入區域”，反之這些DeviceNet從站的輸出數據將置於“輸出區域”中。請參考下圖：
用戶可以從DeviceNet主站模組的“輸入區域”中讀取批量數據，如PISO-DNM100U或I-8124W。批量數據包含多個設備的輸入狀態，如果遠端DeviceNet從站的輸入狀態之一發生變化，位於“輸入區域”中的相應數據將會即時變更。 相反，“輸出區域”包含多個設備的輸出數據，用戶可以通過修改位於“輸出區域”中的相應數據來更改某個設備的輸出數值。
性能測試
