PEX-CM100-D
1-port可程式化CAN PCI Express板卡(D-Sub 9針公座)
特色
- 內建預設的CAN Port通訊韌體
- 可執行用戶自定義韌體
- 相容於 CAN 2.0A 與 CAN 2.0B 規範
- 支援使用者的自訂義CAN通訊速率
- 提供5組循環傳輸訊息
- CAN 訊息時間戳記精確度 1 毫秒
- 內建 120 歐姆終端電阻跳線
- 提供指撥開關設定板卡編號
- 雙埠隨機儲存記憶體 (DPRAM) 機制
- 硬體即時時鐘 (RTC)
- PC端提供使用者自訂韌體的除錯監視軟體
介紹
CAN（控制器局域網）是一種串行通訊協議，有效支援分佈式即時控制，具有很高的安全性。它特別適用於網路“智能”設備與系統，或子系統中的感應器和致動器。在CAN網路中，一般來說沒有用戶或站的尋址，而是發送優先級訊息。
泓格公司為CAN bus總線提供一個PCI Express介面的開放式開發平台PEX-CM100，PEX-CM100是一種高效率、極富彈性且經濟的CAN板卡解決方案，它具有1個獨立的CAN通訊介面，可廣泛應用於CAN的領域，使用Phillips SJA1000T CAN控制器及82C250收發器，提供仲裁、錯誤檢測與自動校正和重新傳輸功能。與其他PISO-CAN系列板卡最大的不同處在於其上內建16位元CPU，能分擔PC上CPU處理CAN訊息的負擔，實現CAN訊息過濾、時間戳的標記、即時CAN訊息回應與通訊協定編解譯的功能。因此，即使PC處在一個高訊息量的CAN網路系統中，也能藉由板卡的CPU分擔CAN訊息處理的工作，讓PC的CPU處理更多圖形顯示與人機介面的動作。
此外，PEX-CM100板卡的韌體函式庫提供用戶自行開發韌體的彈性，開發者可利用內建的DPRAM達到CAN總線與應用程式間的高速資料交換，因此廣受各種工業控制與工廠自動化領域的用戶青睞。

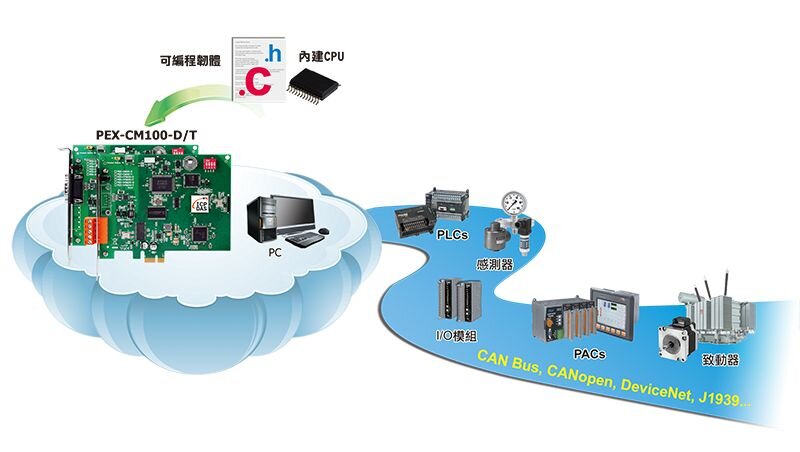

應用
相似產品
| 軟體 | |
|---|---|
| 驅動 | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU 模組 | |
|---|---|
| CPU | 80186, 80 MHz or compatible |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes (battery backup, data valid for up to 10 years) |
| SRAM | 512 KB |
| 實時時鐘 | Yes |
| LED 燈 | |
|---|---|
| 狀態 | 1 x CAN status 1 x Operating mode |
| PC Bus | |
|---|---|
| 類型 | PCI Express bus |
| 板卡號碼 | By DIP switch |
| CAN | |
|---|---|
| 控制晶片 | NXP SJA1000T with 16 MHz clock |
| Ports | 1 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Jumper for 120 Ω terminal resistor |
| 電源 | |
|---|---|
| 功耗 | 300 mA @ 5 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 133 x 22 x 98 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60 °C |
| 儲存溫度 | -20 ~ +70 °C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
