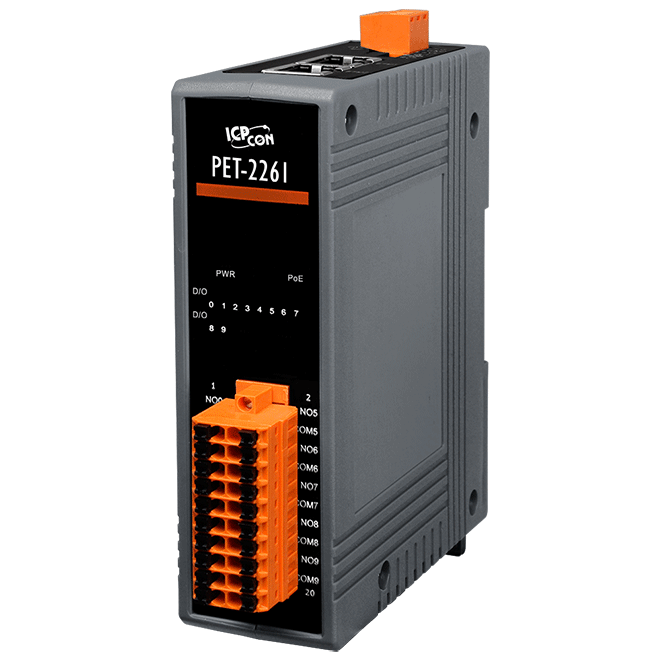

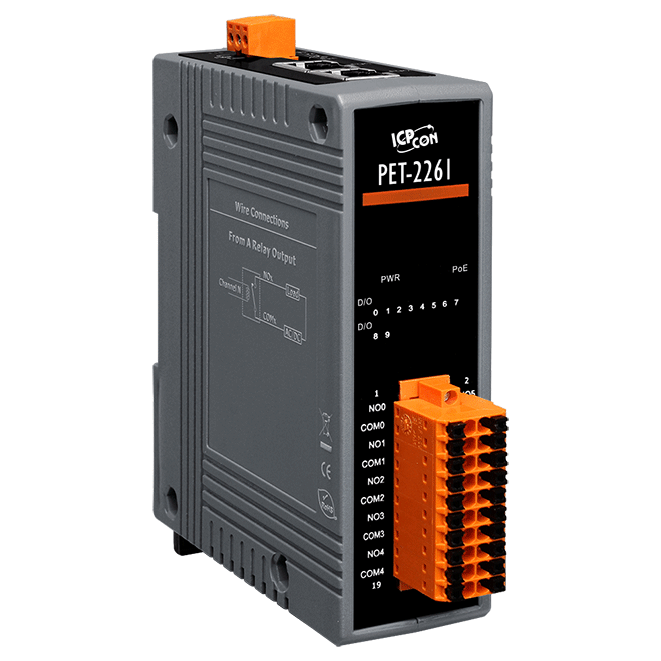

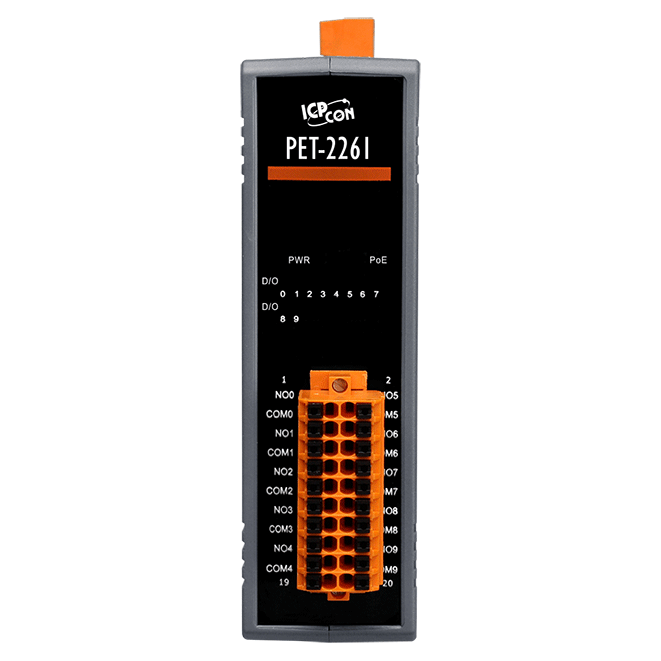

PET-2261
PoE I/O 模組, 10-ch 功率繼電器
特色
- 支援透過網頁設定參數
- 支援 Modbus TCP/UDP, MQTT 和 SNMP V2c 通訊協定
- 內建雙通道乙太網交換器 (Lan Bypass)，可建構菊花鏈 (Daisy-Chain) 拓樸
- 支援雙看門狗機制
- 支援 I/O Pair-Connection (Push/Pull) 功能
- 內建 I/O
- 10-ch 繼電器輸出 (Form A)
- 配有 LED 燈，可顯示 I/O 狀態
介紹
PET-2261 是一個具有 10 通道的電磁式繼電器 (Form A) 輸出模組。其內置 2-Port 乙太網路交換器，可實現菊花鏈 (Daisy-Chain) 拓樸，此連接方式可彈性地配置設備，簡化安裝，並降低建構成本。此模組還提供 EMS (EFT/ESD/Surge) 防護與 3000 VDC I/O 隔離，以加強工業環境中的雜訊防護能力。
此外，模組支援 I/O Pair-Connection 功能，可透過乙太網路與遠端模組建立 DI 至 DO 的配對關聯，設定完成後，即可透過 Modbus TCP 以 Pull 模式將遠端 DI 資料，寫入到近端 DO 通道。
PET-2261 支援 MQTT 通訊協定，可當作訊息的發佈者 (Publisher) 和訂閱者 (Subscriber)。當連線到 MQTT Broker Server 時，可將模組即時的 I/O 狀態以主題 (Topic) 形式發佈，也可接收已訂閱的主題訊息。若通訊期間，模組與 Broker 發生斷線，其重連機制可自動恢復連線。此外，其 Keep-Alive Interval 機制可確保和 Broker 持續保持連線。
PET-2261 支援 SNMP V2c 規範，可將模組和 I/O 資訊傳送到 SNMP 網路管理設備或軟體 (SNMP Network Management Software)，讓管理者能即時地監控模組狀態。此外，如有啟用 Trap 功能，模組可在 I/O 狀態變化時，或重新啟動時，主動向管理者發送訊息，以隨時掌握通道狀態。
此外，模組支援 I/O Pair-Connection 功能，可透過乙太網路與遠端模組建立 DI 至 DO 的配對關聯，設定完成後，即可透過 Modbus TCP 以 Pull 模式將遠端 DI 資料，寫入到近端 DO 通道。
PET-2261 支援 MQTT 通訊協定，可當作訊息的發佈者 (Publisher) 和訂閱者 (Subscriber)。當連線到 MQTT Broker Server 時，可將模組即時的 I/O 狀態以主題 (Topic) 形式發佈，也可接收已訂閱的主題訊息。若通訊期間，模組與 Broker 發生斷線，其重連機制可自動恢復連線。此外，其 Keep-Alive Interval 機制可確保和 Broker 持續保持連線。
PET-2261 支援 SNMP V2c 規範，可將模組和 I/O 資訊傳送到 SNMP 網路管理設備或軟體 (SNMP Network Management Software)，讓管理者能即時地監控模組狀態。此外，如有啟用 Trap 功能，模組可在 I/O 狀態變化時，或重新啟動時，主動向管理者發送訊息，以隨時掌握通道狀態。
應用
• 工廠自動化
• 機器自動化
• 樓宇自動化
• 遠程診斷與維護
• 測試設備
• 機器自動化
• 樓宇自動化
• 遠程診斷與維護
• 測試設備
相似產品
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| CPU | 32-bit ARM |
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | I/O: 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±8 kV (於每個接觸端子) ±16 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±3 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O, PoE |
| 繼電器輸出 | |
|---|---|
| 通道數 | 10 |
| 類型 | 功率繼電器, Form A (SPST N.O.) |
| 觸點規格 | 5 A @ 250 VAC/24 VDC (電阻負載) |
| 作動時間 | 10 ms (max.) |
| 釋放時間 | 5 ms (max.) |
| 電氣耐久性 | 10^5 ops |
| 機械耐久性 | 2 x 10^7 ops |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|

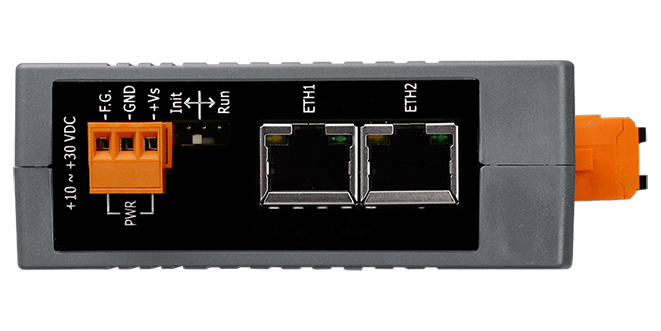

| Ports | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| PoE | 有 |
| LAN bypass | 有 |
| 存取控制 | 密碼與 IP 過濾器 |
| 通訊協定 | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 4.6 W (max.) |
| PoE 供電 | IEEE 802.3af, Class2 |
| 端子供電 | +10 ~ +48 VDC |
| 機構 | |
|---|---|
| 外殼 | 塑膠殼 |
| 尺寸 (mm) | 33 x 126 x 108 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80°C |
| 濕度 | 10 ~ 90% 相對濕度, 無結露 |
