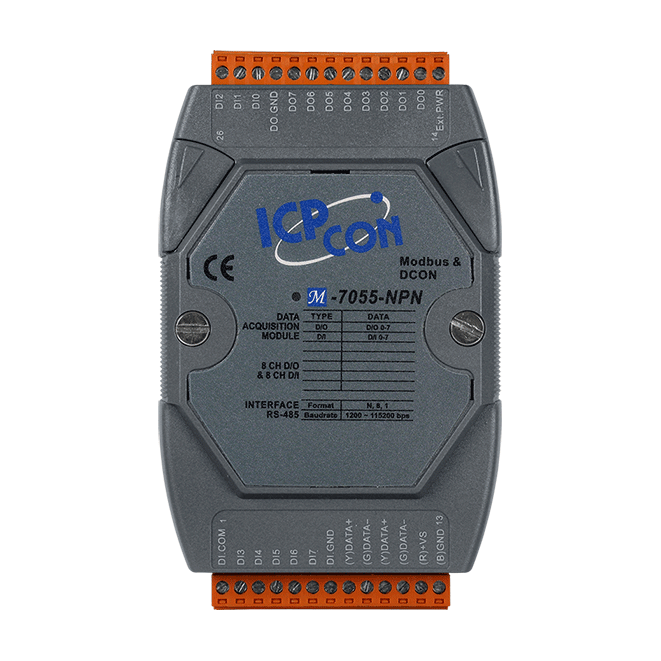

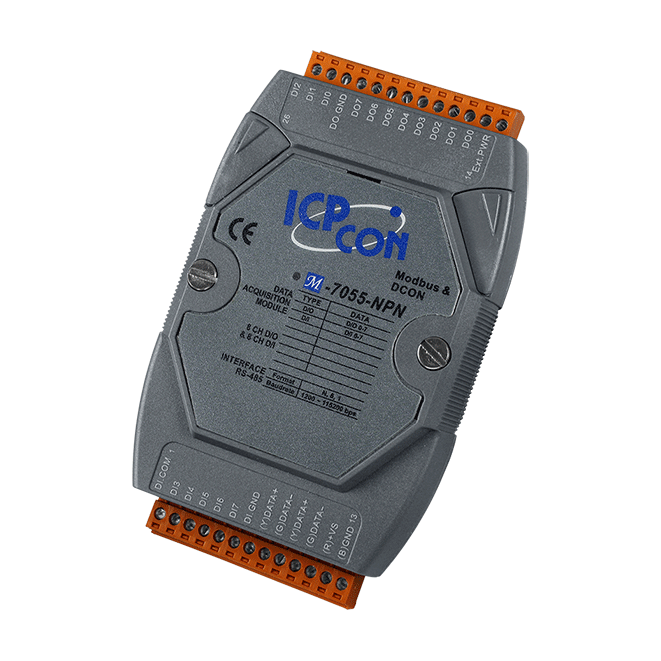

M-7055-NPN-G
8-ch 隔離型 (Dry, Wet) 數位輸入, 8-ch 隔離型 (Sink, NPN, 3.5 ~ 50 VDC) 數位輸出模組
特色
- 支援漏型 (Sink) 數位輸出，具有過載保護
- 數位輸入通道均可作為 16 位元計數器
- 具有短路保護
- 可設定上電值和安全值功能
介紹
M-7055-NPN/M-7055D-NPN 提供 8 個隔離通道數位輸入，8 個隔離通道數位輸出。可用接線方式選擇是漏型 (Sink) 或源型 (Source) 輸入，所有數位輸入通道皆可用作 16 位元計數器，並支援帶短路保護的漏型 (Sink) 輸出。M-7055D-NPN 有 16 個 LED 指示燈，可用於監控通道的狀態。M-7055(D)-NPN 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，有設定上電值和安全值的選項。4 kV ESD 防護和 3750 VDC 模組內部隔離是標準配置，所有硬體規格與 I-7055(D)-NPN 相同。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±3 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | 乾接點, 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | 乾接點: Close to GND 濕接點: +10 ~ +50 VDC |
| OFF 電壓準位 | 乾接點: Open 濕接點: +4 VDC Max. |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 有效距離 | 500 m Max. |
| 輸入阻抗 | 10 kΩ |
| 過電壓保護 | ±70 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ +50 VDC |
| 負載電流 | 700 mA/通道 |
| 過電壓保護 | 60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
