I-9124
高速單通道智能型DeviceNet主站模組
特色
- DeviceNet版本：Volume I & II、Release 2.0
- 可程式調整主站MAC ID及鮑率
- 支援三種鮑率：125 k、250 k、500 kbps
- 支援Group 2及UCMM連線方式
- 支援的DeviceNet I/O連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)、狀態改變(Change of state)、週期性改變(Cyclic)
- 單一個設備的I/O最大長度：512 Bytes(輸入或輸出)
- 最大可連接63從站設備
- 從站斷線後再上線，主站可自動重新連線
介紹
CAN（控制器局域網）是一種串行通訊協議，支援分佈式即時控制，具備高安全性的特質。CAN特別適用於網路“智能”設備與系統，或子系統中的感應器及致動器。在CAN網路中，一般來說沒有用戶或站的尋址，而是發送優先級訊息。
I-9124 是 DeviceNet 主站擴充模組，能同時支援 Group 2 及 UCMM 的功能，是一種高效能的 DeviceNet 主站解決方案。搭配 WinPAC-9000-CE7 系列的主機的擴充性與彈性，I-9124 能被應用在即時性要求較高的應用領域。I-9124 的韌體包含完整的 DeviceNet 通訊協定編解碼功能，應用程式開發人員可以使用簡單的“Read”或”Write”命令，控制遠端的 DeviceNet 從站設備的 I/O 資料。因此 I-9124 不僅能為 WinPAC-9000-CE7系列的主機擴充一個 DeviceNet 通訊介面，更能協助用戶在不熟悉複雜的 DeviceNet 通訊協定情況下，完成高效能遠端 DeviceNet 從站設備的監控應用。

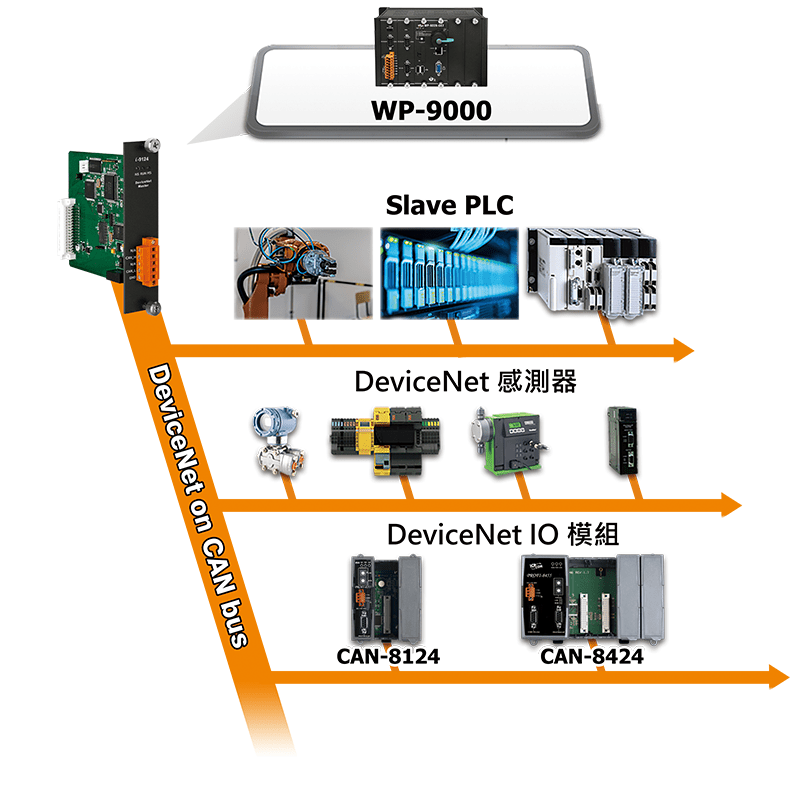

應用
相似產品
| 軟體 | |
|---|---|
| 驅動 | WP-9000-CE7 |
| SDK | For CE7: C#.Net, VC 2008 (with .Net Framework 3.5 or upper) |
| LED 燈 | |
|---|---|
| 狀態 | NS LED, RUN LED, MS LED |
| DeviceNet | |
|---|---|
| 控制晶片 | NXP SJA1000T |
| Ports | 1 |
| Baud Rate | 125 k, 250 k, 500 k |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Switch for 120 Ω terminal resistor |
| 通訊協定 | DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| CAN 規格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 電源 | |
|---|---|
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 133 x 145 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
診斷
此實用程序能夠搜尋連結網絡中的所有設備或特定設備，可以幫助用戶配置從站設備的連結。此外，還可以在建構DeviceNet網絡時診斷遠端從站設備。
組態
支援用戶通過手動或搜尋設備，來配置設備的I / O連結。配置I / O連結後，訊息將被保存到I-9124的EEPROM中。用戶可以輕鬆地從EEPROM導出數據。相對地，用戶也可以將數據導入EEPROM。
遠端I/O訪問
軟件實用程序可以輕鬆訪問所有從站設備的I/O數據。用戶可以監控特定從站設備的輸入數據，並使用此程序將輸出數據更改到遠端從站設備。
遠端I/O的記憶體映射
用戶可以從DeviceNet主站模組的“輸入區域”中讀取批量數據，如I-9124。批量數據包含多個設備的輸入狀態，如果遠端DeviceNet從站的輸入狀態之一發生變化，位於“輸入區域”中的相應數據將會即時變更。 相反，“輸出區域”包含多個設備的輸出數據，用戶可以通過修改位於“輸出區域”中的相應數據來更改某個設備的輸出數值。
