I-87124-G

單通道智能型DeviceNet主站模組

特色

1KV CAN總線端DC隔離保護
可程式調整主站MAC ID 及鮑率
支援最多６４個節點
支援Group 2 及UCMM 連線方式
單一個設備的I/O 最大長度：512位元組(輸入或輸出)
支援的DeviceNet I/O 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)、狀態改變(Change of state)、週期性改變 (Cyclic)
支援搜尋遠端設備與線上加入及移除設備的功能
從站斷線後再上線，主站可自動重新連線

介紹

CAN（控制器局域網）是一種串行通訊協議，支援分佈式即時控制，具備高安全性的特質。CAN特別適用於網路“智能”設備與系統，或子系統中的感應器及致動器。在CAN網路中，一般來說沒有用戶或站的尋址，而是發送優先級訊息。

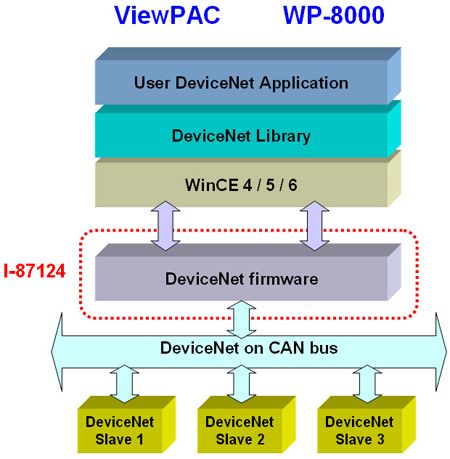

I-87124 是 DeviceNet 主站擴充模組，能同時支援 Group 2 及 UCMM 的功能，是一種經濟型的 DeviceNet 主站解決方案。搭配 XPAC、WinPAC、ViewPAC 系列主機的擴充性與彈性，I-87124 能被廣泛地應用在工廠自動化、大樓自動化與自動化設備中。I-87124 的韌體含有完整的 DeviceNet 主端通訊協定編解碼功能，應用程式開發人員可以使用簡單的“Read”或”Write”命令，控制遠端的 DeviceNet 從站設備的 I/O 資料。因此 I-87124 不僅能為 XPAC、WinPAC、ViewPAC 系列的主機擴充一個 DeviceNet 通訊介面，更能協助用戶在不熟悉複雜的 DeviceNet 通訊協定情況下，輕易地完成遠端 DeviceNet 從站設備的監控應用。

應用

CAN bus通訊應用
工業自動化
工業機械
樓宇自動化
食品及飲品
半導體製造
控制系統

訂購資訊

產品系列	說明	數量	詢價
產品系列 I-87124-G	說明單通道智能型DeviceNet主站模組

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
驅動	Windows CE
SDK	VB.Net 2005, C#.Net 2005, eVC++ 4.0

CPU 模組
CPU	x86
看門狗計時器	CPU built-in

LED 燈
狀態	NS LED, RUN LED, MS LED

DeviceNet
控制晶片	NXP SJA1000T with 16 MHz clock
Ports	1
Baud Rate	125 k, 250 k, 500 k
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Switch for 120 Ω terminal resistor
通訊協定	DeviceNet Volumn I ver2.0, Volumn II ver2.0
CAN 規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
