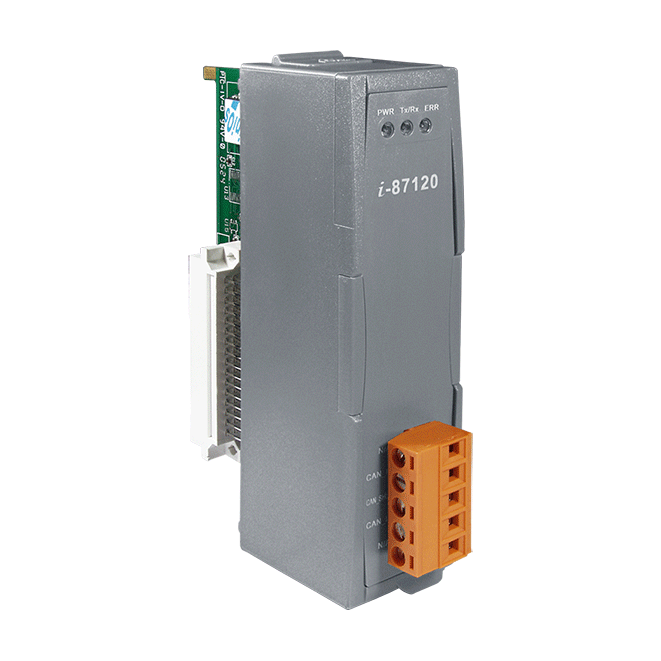

I-87120-G

1-port CAN 可程式化 I-87K 模組

特色

具備一個支援I-8000、iP-8000、ViewPAC-2000、WinPAC-8000、LinPAC-8000與XPAC-8000-CE6等平台的CAN介面
可存取4096條CAN訊息的接收緩衝區
可存取來自I-8000 / iP-8000 / ViewPAC-2000 / WinPAC-8000 / LinPAC-8000 / XPAC-8000-CE6對I-87120命令共4096條的記錄緩衝區
提供傳送及接收CAN訊息的C/C++函式庫
提供支援不同系列主控單元的GCC, TC/BC, eVC++, VC++2005, C#.Net2005, VB.Net2005 範例程式
支援用戶自定義CAN鮑率
2500 Vrms 光耦合隔離

介紹

CAN（Controller Area Network）是一種串連總線系統，特別適用在建構智能工業設備網絡以及智能自動控制系統上，被廣泛應用在工業自動化、樓宇自動化、車輛、船舶與嵌入式控制網絡。為了擴大ICPDAS產品的CAN功能，我們開發出I-87120模組。I-87120是一個CAN介面擴充模組，需要安裝到I-8000、iP-8000、ViewPAC-2000、WinPAC-8000、LinPAC-8000 和XPAC-8000-CE6這些系列的主控單元上才能正常運作。透過I-87120，可以將這些ICPDAS主機與CAN網絡相互連接。依據各種主控單元的特性，這些主控單元能在 CAN 網路中，當成一個CAN轉換器、CAN從端設備或主控端設備來使用。I-87120模組的應用架構如下圖所示：

應用

DeviceNet、CANopen、CAN J1939、SDS（系統廣域網路）協議應用
CAN bus通訊應用
工業自動化
工業機械
樓宇自動化
食品及飲品
半導體製造
控制系統

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-87120-G	說明1-port 可程式化 CAN 模組 (Serial Bus Type)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
驅動	For I-8000/ iP-8000/ ViewPAC-2000/ WinPAC-8000/ LinPAC-8000/ XPAC-8000-CE6
SDK	TC/BC, GCC, VB.Net 2003, C#.Net 2003, VB.Net 2005, C#.Net 2005, eVC++ 4.0

CPU 模組
CPU	80186, 80 MHz or compatible
EEPROM	2 KB
Flash	512 KB
SRAM	512 KB
實時時鐘	Yes

LED 燈
狀態	1 x Power 1 x CAN status 1 x Operating mode

CAN
控制晶片	NXP SJA1000T with 16 MHz clock
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Jumper for 120 Ω terminal resistor
規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
