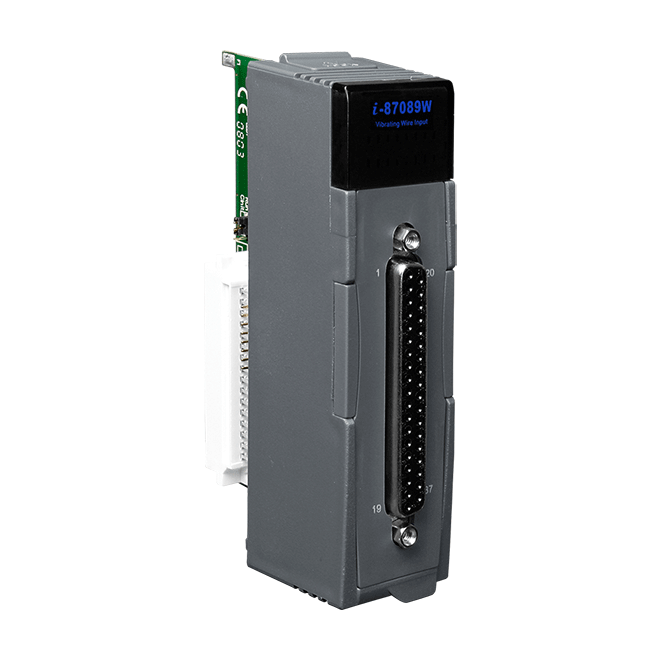

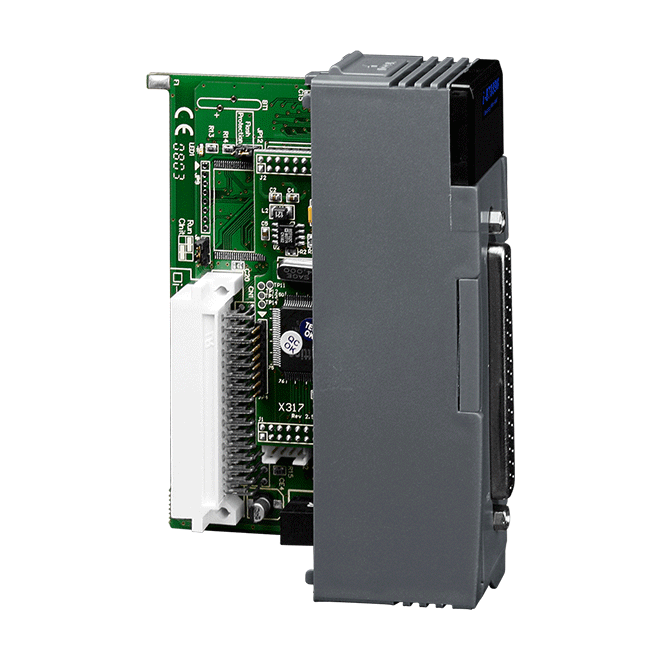

I-87089W-G
1 通道振弦輸入輸入模組、DCON 通訊
特色
- 支援 8 ~ 32 振弦式輸入
- 支援 450 ~ 6000 Hz 振弦式傳感器
- 雙看門狗機制
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 1 kV 通道間隔離保護
- 3000 VDC 模組內部隔離保護
介紹
I-87089W 是一 智慧型振弦式感測器資料擷取模組，支援 8 ~ 32 振弦式輸入和 450 ~ 6000 Hz 振弦式傳感器。I-87089W 支援 DCON 通訊協議，並提供雙看門狗機制和軟體供設置。此外，I-87089W 還提供符合 4 kV ESD 和 3000 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-87089W 智慧型振弦式感測器資料擷取模組，可單獨搭配 PAC 系列控制器使用，組成在線式或離線式的振弦式感測器資料擷取系統，或搭配其他數位及類比模組，組成 Total Solutions 的監控系統，非常適合應用於橋樑、大樓建築、水庫、電力、鐵公路、石化等工程安全監測。
I-87089W 智慧型振弦式感測器資料擷取模組，可單獨搭配 PAC 系列控制器使用，組成在線式或離線式的振弦式感測器資料擷取系統，或搭配其他數位及類比模組，組成 Total Solutions 的監控系統，非常適合應用於橋樑、大樓建築、水庫、電力、鐵公路、石化等工程安全監測。
應用
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 2 I/O 指示燈 x 8 |
| 振弦輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | Vibrating Wire Sensor ( 2 VW wire + 2 Temperature wire +1 shield wire) |
| 激勵模式 | Enhanced square wave |
| 量测範圍, 溫度 | -20 °C ~ +50 °C |
| 量测範圍, 振弦 | 450 ~ 6000 Hz |
| 解析度, 溫度 | ±0.1°C ％ of FSR |
| 解析度, 振弦 | ±0.1Hz ％ of FSR |
| 通道間隔離 | 1 kV |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 3.6 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
