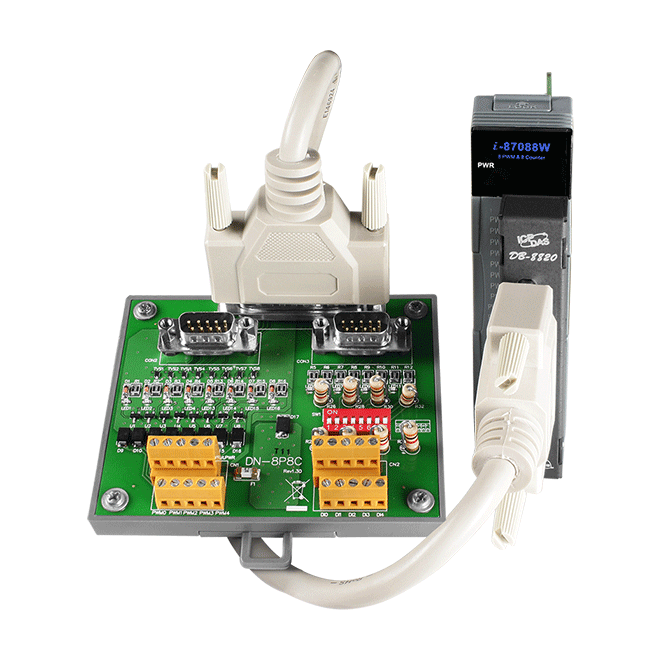

I-87088W-G/S
8 通道 PWM 輸出和 8 通道高速計數器 輸入模組 + DN-8P8C/S 端子板、DCON 通訊
特色
- 8 通道 PWM 輸出、8 通道 計數器輸入
- PWM 輸出支援暴衝 (Burst) 和連續模式
- PWM 輸出支援軟體和硬體觸發模式
- PWM 輸出可單獨或同步
- 高速計數器
介紹
I-87088W 提供 8 通道 PWM（脈衝寬度調變）輸出和 8 通道計數器輸入，可用於開發功能強大且具有成本效益的類比控制系統。 PWM 是一種用於控制類比電路的強大技術，它使用數位輸出生成具有可變佔空比和頻率的波形，然後可用於控制類比電路的應用，例如控制馬達的位置或速度，燈的亮度，或風扇的速度等。根據應用，PWM 輸出可以使用突發模式或連續模式。 此外，所有數字輸入通道均可用作速度高達 1 MHz 的高速計數器。 I-87088W/S 允許負載電壓從 +5 V 增加到 +50 V，用於 8 通道 PWM（脈衝寬度調變）輸出和 8 通道高速計數器。

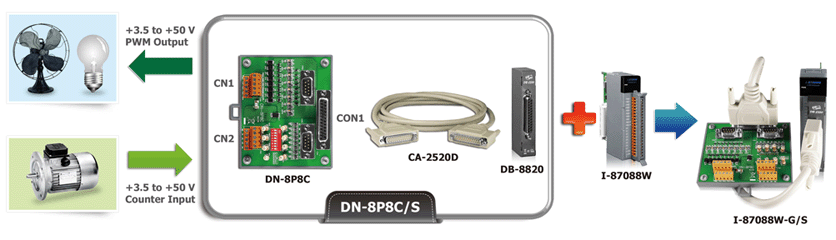

應用
• 控制電機
• 位置/速度
• 調整燈的亮度
• 控制風扇速度
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 模式 | Up |
| ON 電壓準位 | +3.5 ~ +50 VDC |
| OFF 電壓準位 | 最大 +4 VDC |
| 最大計數值 | 32-bit (0 ~ 4, 294, 967, 285) |
| 頻率 | 1 MHz |
| PWM | |
|---|---|
| 通道數 | 8 |
| 類型 | PWM, TTL |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +3.5 ~ +50 VDC |
| 負載電流 | Sink: +50 VDC @ 200 mA/通道 |
| 頻率 | 1 Hz ~ 500 kHz |
| 空佔比 | 0.1 ~ 99.9 % |
| 模式 | 暴衝 (Burst), 連續 (Continuous) |
| 脈衝串數量 | 1 ~ 65535 |
| 觸發啟動 | 硬體或軟體 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 1.7 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
