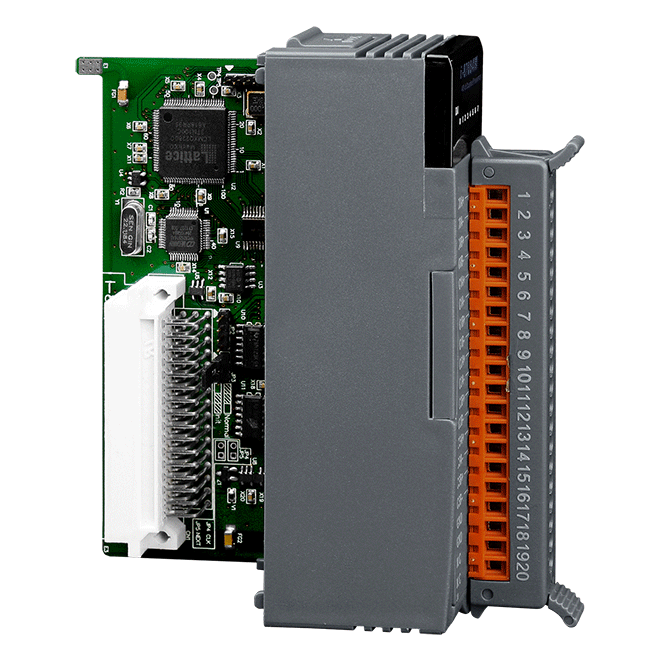

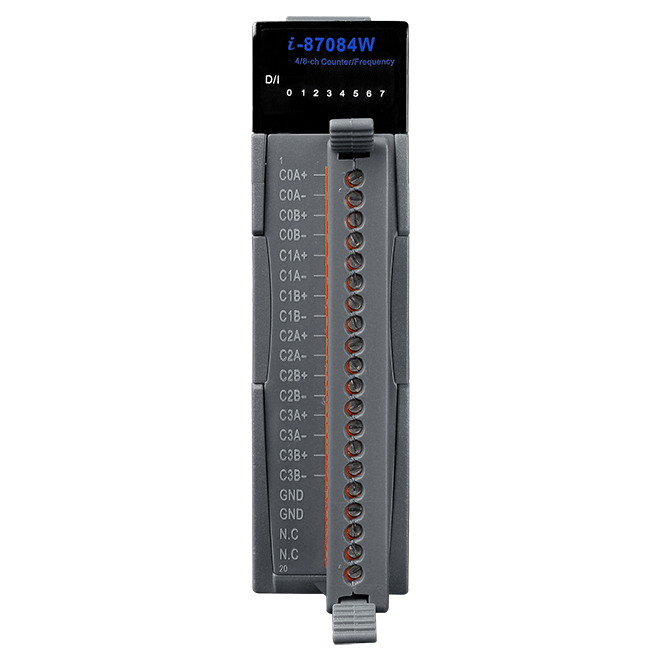

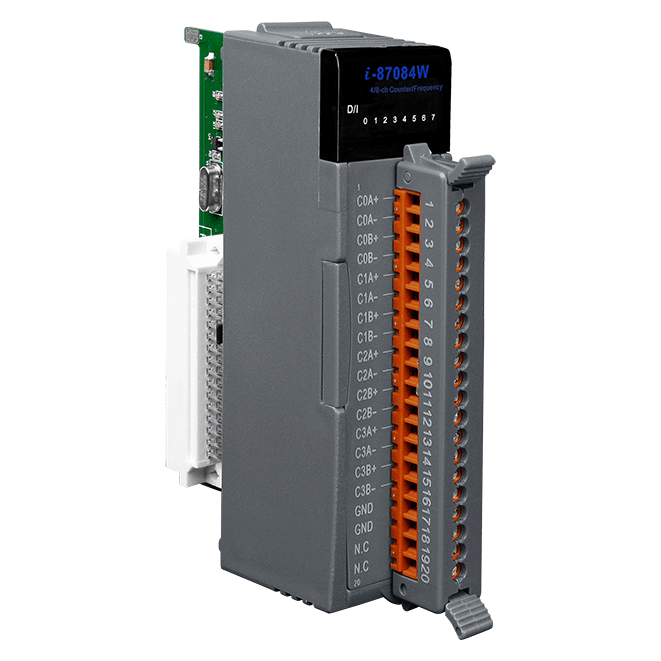

I-87084W-G
4/8 通道計數器/頻率/編碼器輸入模組、DCON 通訊
特色
• 8 通道Up 計數器/頻率或 4 通道編碼器輸入
• 可編程數位濾波器
• 隔離型或非隔離型輸入
• 32-bit 計數器
• 個別通道設定
• 虛擬電池備份提供計數器值的保留
• 最高頻率高達 1 MHz
• 接點具 4 kV 的靜電 (ESD) 防護
• 計數器輸入具預設值
• 具有寬工作溫度範圍: -25 ~ +75 °C
介紹
I-87084W-G 是一 32 位高速計數器/頻率/編碼器輸入模組，提供多種模式選項，包括遞增計數器、頻率輸入、遞增/遞減計數器、正/脈衝計數器分別為所有 8 個通道設置模式組合，其中某些通道可以設置為遞增計數器模式，而其他通道可以同時設置為頻率輸入、遞增/遞減計數器或編碼器輸入模式。內建數位濾波器可以濾除高/低脈衝寬度小於數位濾波器的最小高/低寬度的訊號。I-87084W-G 在隔離模式下提供虛擬電池備份功能，隔離或非隔離模式可用跳線設定。
應用
• 計數器量測
• 頻率和編碼器馬達量測
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 2000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 計數器/頻率/編碼器 輸入 | |
|---|---|
| 通道數 | 4, 脈衝 (Pulse)/方向 (Direction) 計數器, 雙向 4, 上 (Up)/下 (Down) 計數器 (CW/CCW) 4, A/B 相 (Phase) (正交計數) 8, 頻率 8, 上 (Up) 計數器 |
| 類型 | 計數器、頻率、編碼器 |
| 計數器模式 | 上 (Up) 或 上 (Up)/下 (Down) |
| 編碼器模式 | CW/CCW, Dir/Pulse, AB Phase |
| 頻率模式 | 是 |
| 計數器/編碼器 Bits | 32 位元 (4,294,967,295) |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 電壓準位 | 隔離型輸入：+3.5 ~ +30 VDC 非隔離輸入：+2.4 ~ +5 VDC |
| OFF 電壓準位 | 隔離型輸入：最大達 +1 VDC 非隔離輸入：最大達 +0.8 VDC |
| 頻率精度 | 1 Hz ~ 200 kHz = ±0.025 % 輸入頻率 200 kHz~1 MHz =±0.1 % 輸入頻率 |
| 個別通道設定 | 是 |
| 最快速度 | 隔離型輸入： 3.5 VDC ~ 10 VDC：200 kHz 10 VDC ~ 30 VDC：150 kHz 非隔離輸入：1 MHz |
| 低通濾波 | 1 ~ 32767 μs |
| 計數值保存 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 0.6 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
