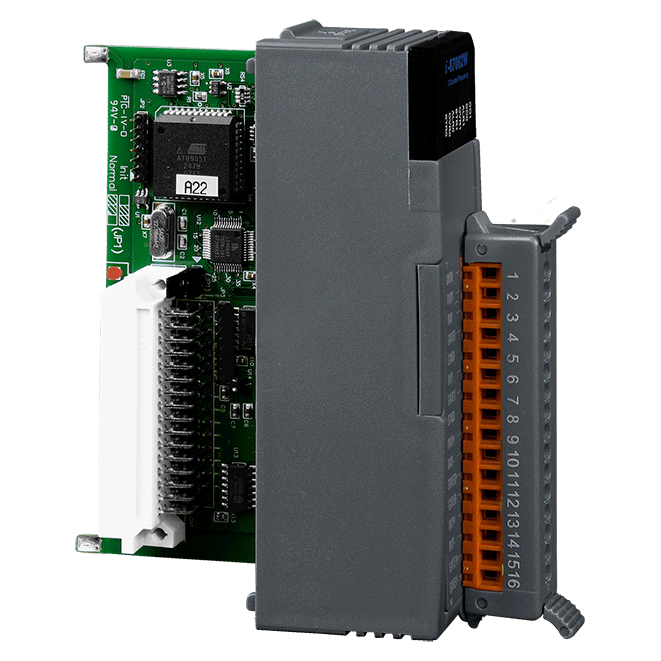

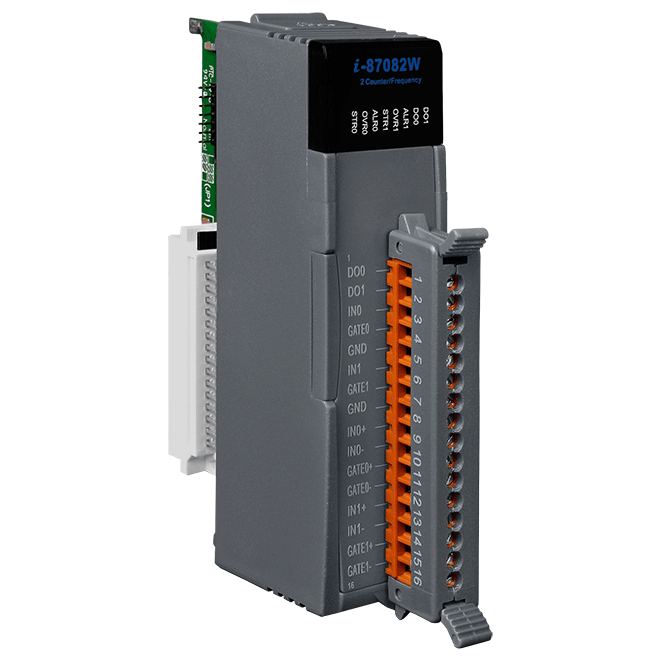

I-87082W-G
2 通道計數器/頻率輸入模組、DCON 通訊
特色
- 2 通道計數器/頻率輸入
- 32-bit 計數器
- 隔離型或非隔離型輸入
- 可編程警報輸出
- 可編程數位濾波器
- 可編程電壓門檻值
- 最高頻率高達 100 kHz
- 雙看門狗機制
- 具有寬工作溫度範圍: -25 ~ +75 °C
介紹
I-87082W-G 是一 32 位高速計數器/頻率輸入模組，提供 2 計數器/頻率數位輸入和 2 數位輸出通道。數位輸入可使用跳線設置隔離和非隔離模式，隔離輸入模式提供 3750 Vrms 隔離電壓，非隔離模式提供可編程電壓門檻值功能。內建數位濾波器對隔離模式和非隔離模式的數位輸入，皆可濾除高/低脈衝寬度小於數位濾波器的最小高/低寬度的訊號。最大計數高達 32 位元，最大頻率高達 100 kHz。此外，I-87082W-G 還提供非隔離開路集電極的可編程警報輸出功能。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 Vrms |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| Sink/Source (NPN/PNP) | Sink, Open Collector |
| 負載電壓 | +5 VDC ~ +30 VDC |
| 負載電流 | 30 mA |
| 計數器/頻率/編碼器 輸入 | |
|---|---|
| 通道數 | 2 |
| 類型 | 計數器、頻率 |
| 計數器模式 | 上 (Up) |
| 計數器/編碼器 Bits | 32 位元 (4,294,967,295) |
| 最大 計數器/頻率 | 100 kHz |
| ON 電壓準位 | 隔離型輸入：+3.5 VDC ~ +30 VDC 非隔離輸入：0 ~ +5 VDC (預設 > 2.4 VDC, 可程式化) |
| OFF 電壓準位 | 隔離型輸入：最大達 +1 VDC 非隔離輸入：0 ~ +5 VDC (預設 < 0.8 VDC, 可程式化) |
| 頻率精度 | 1 Hz 或 10 Hz (軟體設定) |
| 可編程告警模式 | 模式 0: 計數器 0 和計數器 1 上的上限警報比較器 模式 1: 計數器 1 上的兩步上限警報比較器 |
| 低通濾波 | 2 ~ 65000 μs |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 0.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
