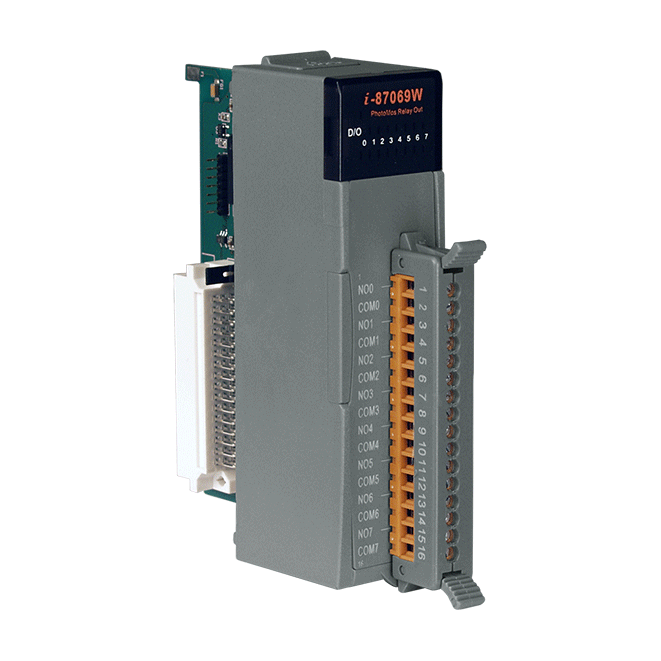

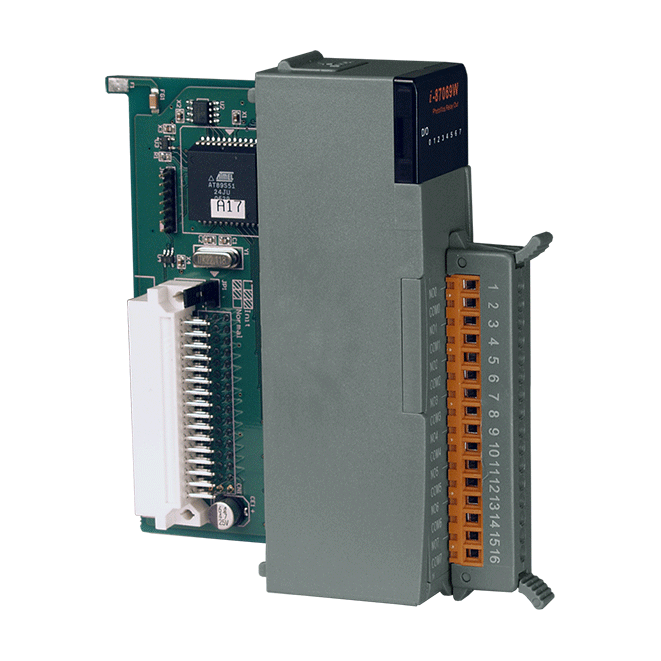

I-87069W-G
8 通道 A 型接點 (Form A) PhotoMOS 繼電器模組、DCON 通訊、0.13 A 額定負載電流
特色
- 8 通道 PhotoMos 繼電器輸出
- A 型接點 (Form A) 輸出
- 繼電器無觸點反彈，無火花、無噪音
- 上電值和安全值設置
- 雙看門狗機制
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 5000 VDC 模組內部隔離保護
介紹
I-87069W-G 是一 8 通道 A 型接點 (Form A) PhotoMOS 繼電器輸出模組。I-87069W-G 支援 DCON 通訊協議，並提供雙看門狗機制、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。與傳統繼電器相比，PhotoMOS 繼電器沒有機械運動部件，反應快、壽命長、無噪音、耐震動、開關次數比傳統繼電器高。此外，I-87069W-G 還提供符合 4 kV ESD 和 5000 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 工廠自動化
• 工業機械
• 樓宇自動化
• 餐飲系統
• 半導體製造
• 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 5000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | 電源供應線路 ±4 kV |
| ESD (IEC 61000-4-2) | ± 4 kV 接觸點 ±8 kV 空氣 |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 繼電器輸出 | |
|---|---|
| 通道數 | 8, A 型接點(Form A) |
| 類型 | 光耦合繼電器 (PhotoMOS Relay) |
| 觸點規格 | 工作負載電壓範圍：350 V（AC peck 或 DC） 連續負載電流：0.13 A 峰值負載電流：0.4 A 洩漏電流: 1 μA |
| 作動時間 | 2 ms (最大) |
| 釋放時間 | 1 ms (最大) |
| 電氣耐久性 | 無觸點反彈，無火花、無噪音 |
| 上電值 | 是, 可程式 |
| 安全值 | 是, 可程式 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 0.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 115 x 102 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
