I-87068W-G

4 通道 A 型接點 (Form A) 和 4 通道 C 型接點 (Form C) 功率繼電器輸出模組、DCON 通訊、5 A 額定負載電流
I-87068W-G
I-87068W-G
I-87068W-G
I-87068W-G

特色


  • 8 通道功率繼電器輸出
  • 4 A 型 (Form A) 和 4 C 型 (Form C) 接點輸出
  • 繼電器無觸點反彈,無火花、無噪音
  • 上電值和安全值設置
  • 雙看門狗機制
  • 每通道具 LED 指示燈監控通道狀態
  • 接點具 4 kV 的靜電 (ESD) 防護
  • 3750 VDC 模組內部隔離保護
CE FCC RoHS WEEE

介紹

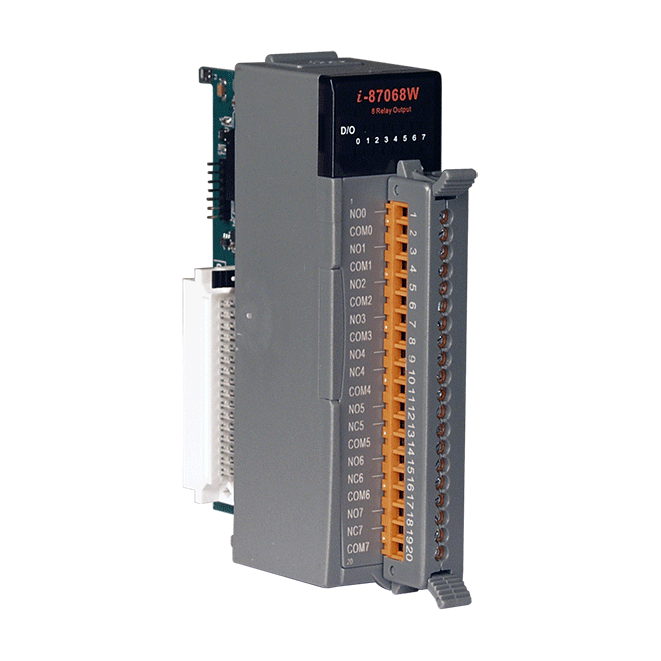

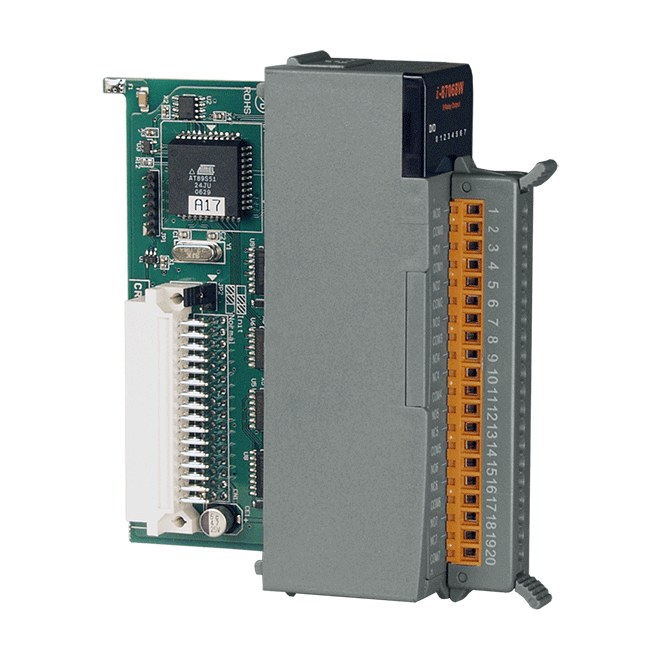

I-87068W-G 是一 8 通道功率繼電器輸出模組,支援 A 型 (Form A) 和 C 型 (Form C) 接點。I-87068W-G 支援 DCON 通訊協議,並提供雙看門狗機制、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道皆具備光耦合隔離器和 LED 指示燈,可獨立設置。此外,I-87068W-G 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離,使其在工業環境場合能提供更好的防制雜訊干擾能力。

應用


• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備

訂購資訊

產品系列 說明 數量 詢價
產品系列 I-87068W-G     CR 說明4 通道 A 型接點 (Form A) 和 4 通道 C 型接點 (Form C) 功率繼電器輸出模組、DCON 通訊、5 A 額定負載電流 (RoHS)
需搭配其他相關產品

相似產品

CPU 模組
看門狗計時器 模組 (1.6 秒)、通訊 (可程式化)
隔離
內部隔離 3750 VDC
EMS 防護
ESD (IEC 61000-4-2) 每個端子的觸點具 ± 4 kV
空中非接觸具 ±8 kV
LED 燈
狀態 電源/系統指示燈 x 1
I/O 指示燈 x 8
繼電器輸出
通道數 4, A 型接點(Form A)、4, C 型接點(Form C)
類型 光耦合繼電器 (PhotoMOS Relay)
觸點規格 Form A Load Current:
8 A @ 28 VDC (Max.)
8 A @ 250 VAC (Max.)
100 mA @ 5 VDC (Min.)

Form C Load Current:
5 A (NO)/3A (NC) @ 30 VDC (Max.)
5 A (NO)/3A (NC) @ 277 VAC (Max.)
100 mA @ 5 VDC (Min.)
作動時間 Form A: 15 ms (typical)
Form C: 10 ms (typical)
釋放時間 Form A: 4 ms (typical)
Form C: 5 ms (typical)
電氣耐久性 Form A: 10^5 ops
Form C: 10^5 ops
機械耐久性 Form A: 10^7 ops
Form C: 10*10^6 ops
上電值
安全值
COM Ports
Ports 1 x RS-485
Baud Rate 1200 ~ 115200 bps
Data 格式 N, 8, 1
通訊協定 DCON
電源
功耗 2.1 W Max.
機構
尺寸 (mm) 30 x 115 x 102 (W x L x H)
環境
工作溫度 -25 ~ +75 °C
儲存溫度 -40 ~ +85 °C
濕度 10 ~ 95 % RH, 無凝露
