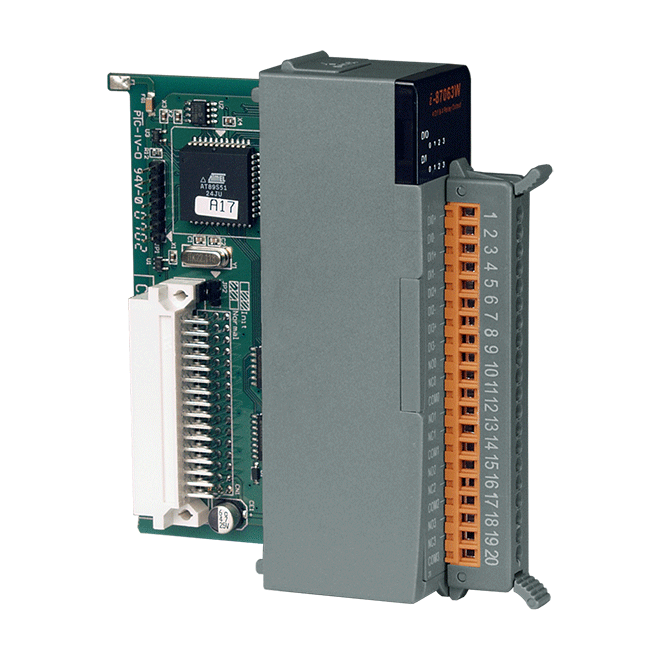

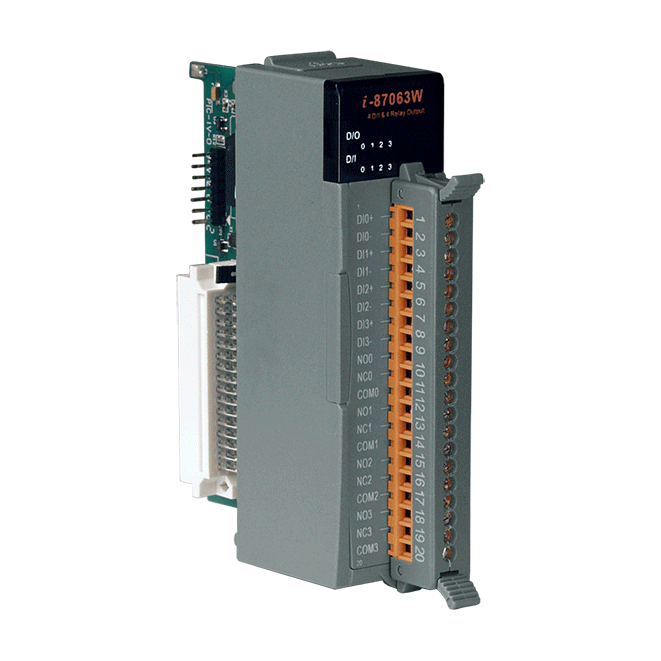

I-87063W-G
介紹
I-87063W 是一 4 通道濕接點 (Wet) 數位輸入和 4 通道 C 型接點 (Form C) 功率繼電器輸出模組,支援 DCON 通訊協議,並提供雙看門狗機制、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道皆具備光耦合隔離器和 LED 指示燈,可獨立設置。數位通道輸入提供具電路保護的漏型 (Sink) 和源型 (Source) 輸入接線,還可另作為計數器。此外,I-87063W 還提供符合 4 kV ESD 和 3750 Vrms 模組內部隔離,使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
CPU 模組 | |
---|---|
看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
隔離 | |
---|---|
內部隔離 | 3750 Vrms |
EMS 防護 | |
---|---|
ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
LED 燈 | |
---|---|
狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
數位輸入/計數器 | |
---|---|
通道數 | 4 |
類型 | 濕接點 (Wet Contact) |
Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
ON 電壓準位 | +3.5 VDC ~ +30 VDC |
OFF 電壓準位 | +1 VDC Max. |
最大計數值 | 16-bit (65535) |
頻率 | 100 Hz |
最小脈波寬度 | 5 ms |
輸入阻抗 | 3 kΩ, 0.25 W |
繼電器輸出 | |
---|---|
通道數 | 4, C 型接點(Form C) |
類型 | 電源繼電器 (Power Relay) |
觸點規格 | Form C: 5 A (NO)/3 A (NC) @ 30 VDC (Resistive Load) 5 A (NO)/3 A (NC) @ 277 VAC (Resistive Load) |
作動時間 | 10 ms (Max.) |
釋放時間 | 5 ms (Max.) |
電氣耐久性 | 1 × 10^5 ops. |
機械耐久性 | 5 × 10^6 ops. |
上電值 | 是 |
安全值 | 是 |
COM Ports | |
---|---|
Ports | 1 x RS-485 |
Baud Rate | 1200 ~ 115200 bps |
Data 格式 | N, 8, 1 |
通訊協定 | DCON |
電源 | |
---|---|
功耗 | 1.5 W Max. |
機構 | |
---|---|
尺寸 (mm) | 30 x 115 x 102 (W x L x H) |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -40 ~ +85 °C |
濕度 | 10 ~ 95 % RH, 無凝露 |
