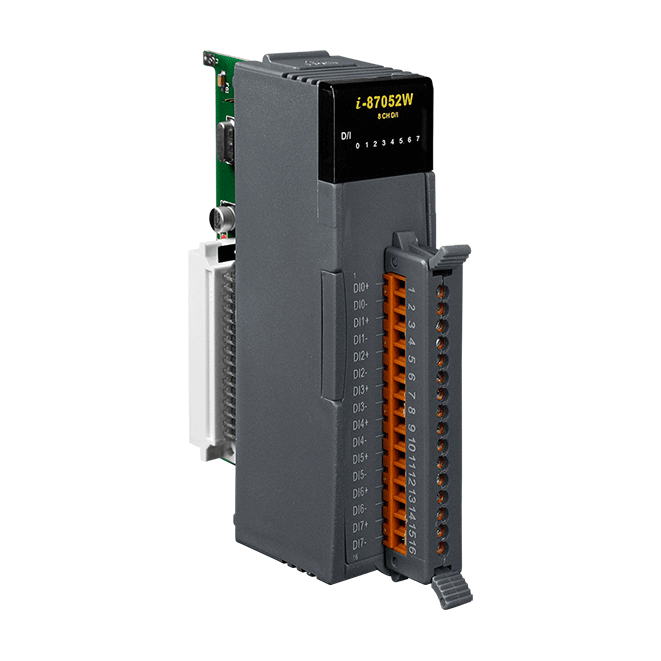

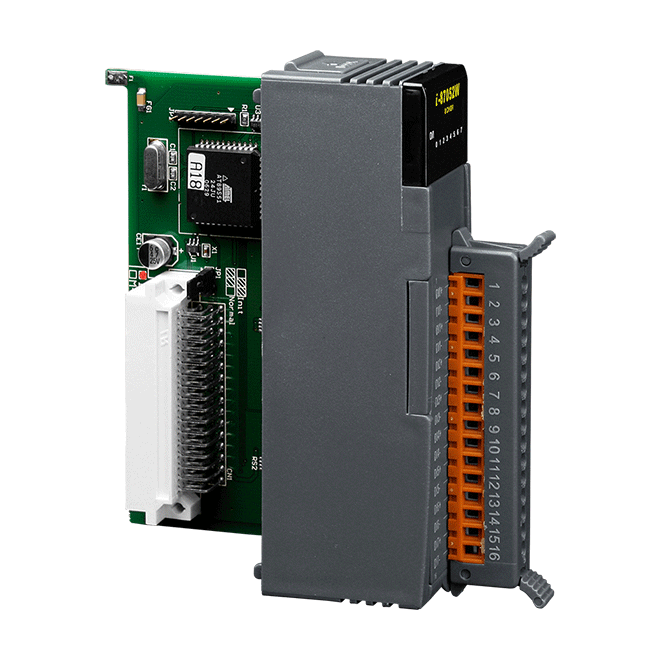

I-87052W-G
8 通道差動式 (Differential) 隔離型濕接點數位輸入模組、DCON 通訊、Wet、Sink/Source、支援低通濾波 (Low Pass Filter)
特色
- 8 差動式濕接點 (Wet) 數位輸入
- 支援漏型/源型 (Sink/Source) 輸入接線
- 具濾除電氣雜訊的低通濾波器功能
- 數位輸入通道可做為 16 位元計數器
- 2 kV 通道間隔離保護
- 雙看門狗機制
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 5000 Vrms 模組內部隔離保護
介紹
I-87052W-G 是一 8 通道差動式 (Differential) 濕接點 (Wet) 數位輸入模組，提供具電路保護的漏型 (Sink) 和源型 (Source) 輸入接線、雙看門狗機制。每一通道皆具備光耦合隔離器、2 kV 通道間隔離保護和 LED 指示燈，可獨立設置，其數位輸入通道部分，還可另作為計數器。此外，I-87052W-G 還提供濾除電氣雜訊的低通濾波器、符合 4 kV ESD 和 5000 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 5000 Vrms |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | 濕接點 (Wet Contact), Differential |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 電壓準位 | +3.5 VDC ~ 30 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 最大計數值 | 16-bit (65535) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 3 kΩ, 0.25 W |
| 通道間隔離 | 2 kV |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 0.3 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
