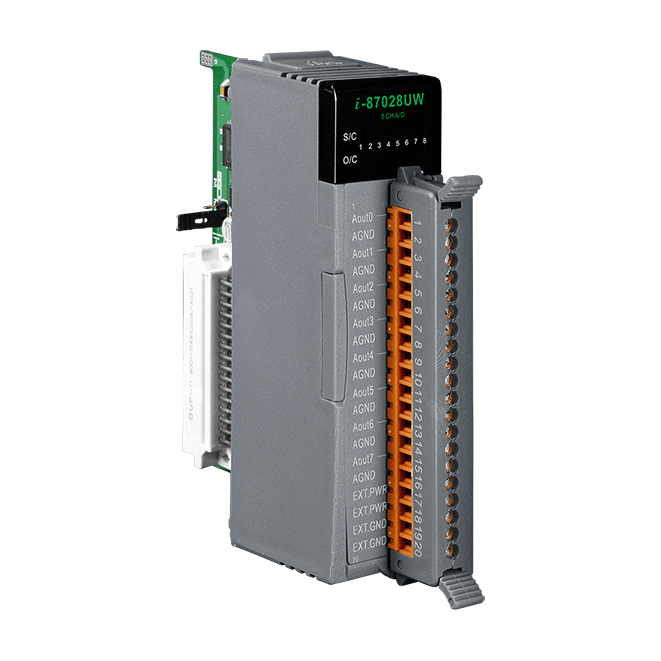

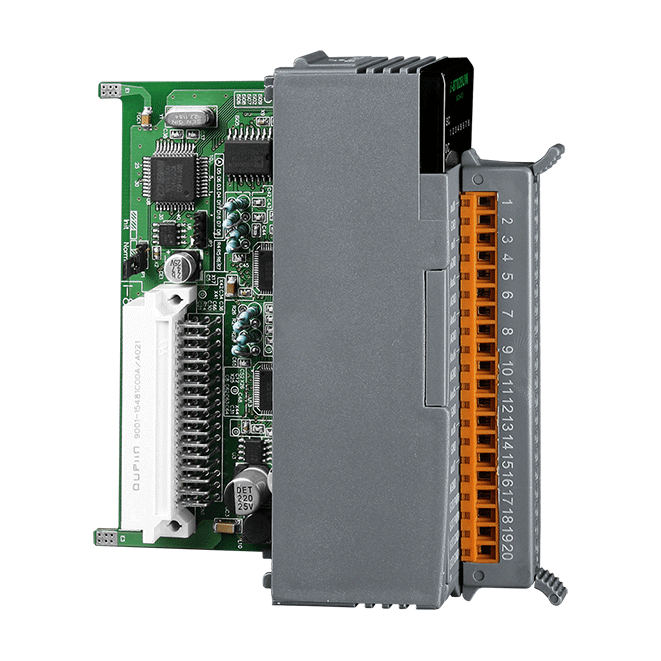

I-87028UW-G
介紹
I-87028UW 是一 8 通道單端電壓/電流輸出模組,支援 DCON 通訊協議,並提供斷線檢知、短路保護、雙看門狗機制、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道可獨立設置電壓和電流的輸出,其輸出範圍為 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC、0 ~ +20 mA 和 +4 ~ +20 mA。此外,I-87028UW 還提供 4 kV ESD 和 2500 VDC 模組內部隔離,使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
CPU 模組 | |
---|---|
看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
隔離 | |
---|---|
內部隔離 | 2500 VDC |
EMS 防護 | |
---|---|
ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
LED 燈 | |
---|---|
狀態 | 1 x Power and Communication 8 x O/C 8 x S/C |
類比輸出 | |
---|---|
通道數 | 8, Source (源型) |
類型 | 電壓 (Voltage)、電流(Current) |
範圍 | 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC, 0 ~ +20 mA、+4 ~ +20 mA |
解析度 | 16 位元 |
精度 | ± 0.02 % FSR |
零點漂移 | ±0.2 μV/°C |
跨度漂移 | ±20 ppm/°C |
短路保護 | 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC, ±10 VDC |
輸出反應時間 | 10 ms/通道 |
可編程輸出斜率 | 電壓 (Voltage):0.0625 ~ 512 V/秒 電流(Current):0.125 ~ 1024 mA/秒 |
斷線檢知 | +4 ~ +20 mA、0 ~ 20 mA |
電流負載阻值 | 1000 Ω |
個別通道設定 | 是 |
上電值 | 是 |
安全值 | 是 |
COM Ports | |
---|---|
Ports | 1 x RS-485 |
Baud Rate | 1200 ~ 115200 bps |
Data 格式 | N, 8, 1 |
通訊協定 | DCON |
電源 | |
---|---|
功耗 | 0.9 W Max. |
機構 | |
---|---|
尺寸 (mm) | 31 x 81 x 114 (W x L x H) |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -40 ~ +85 °C |
濕度 | 10 ~ 95 % RH, 無凝露 |
