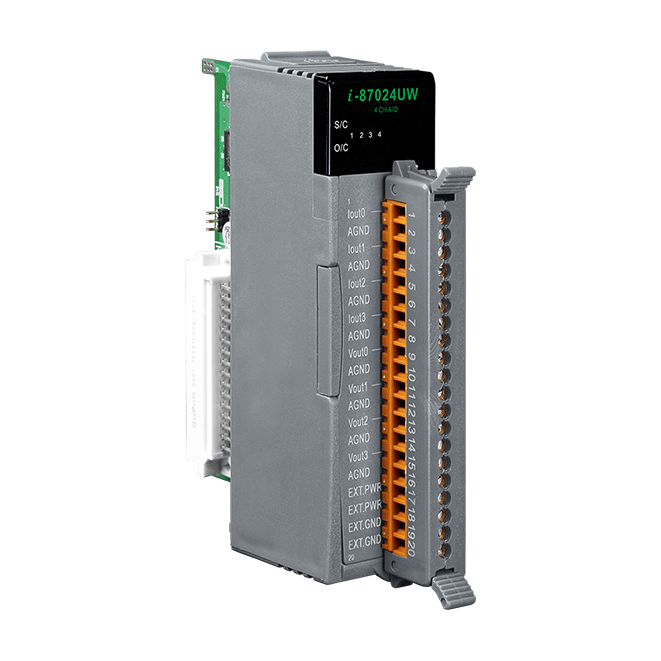

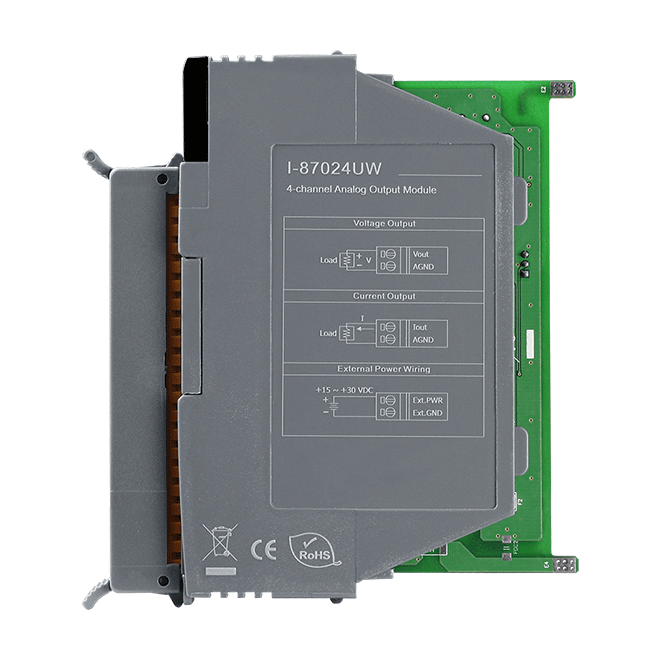

I-87024UW-G
4 通道電壓/電流輸出模組、DCON 通訊、Source 電流、16-bit
特色
- 4 電流輸出通道
- 拉電流 (Source Current) 輸出
- 斷線檢知
- 短路保護
- 上電值和安全值設置
- 雙看門狗機制
介紹
I-87024UW 是一 4 通道單端電壓/電流輸出模組，支援 DCON 通訊協議，並提供斷線檢知、短路保護、雙看門狗機制、上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。每一通道可獨立設置電壓和電流的輸出，其輸出範圍為 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC、0 ~ +20 mA 和 +4 ~ +20 mA。此外，I-87024UW 還提供 4 kV ESD 和 2500 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸出 | |
|---|---|
| 通道數 | 4, Source (源型) |
| 類型 | 電壓 (Voltage)、電流(Current) |
| 範圍 | 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC, 0 ~ +20 mA、+4 ~ +20 mA |
| 解析度 | 16 位元 |
| 精度 | ± 0.02 % FSR |
| 零點漂移 | ±0.2 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| 短路保護 | 是 |
| 輸出反應時間 | 10 ms/通道 |
| 可編程輸出斜率 | 電壓 (Voltage)：0.0625 ~ 512 V/秒 電流(Current)：0.125 ~ 1024 mA/秒 |
| 斷線檢知 | +4 ~ +20 mA |
| 電流負載阻值 | 1000 Ω |
| 個別通道設定 | 是 |
| 上電值 | 是 |
| 安全值 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 0.9 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 81 x 114 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
