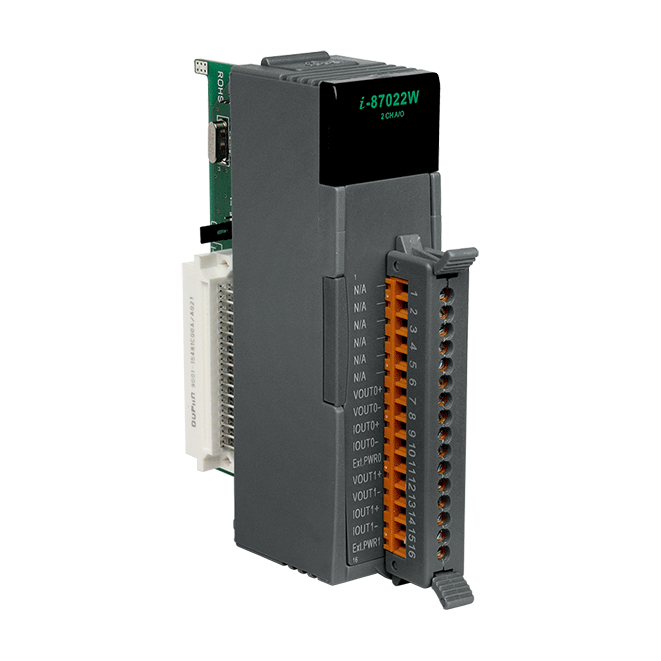

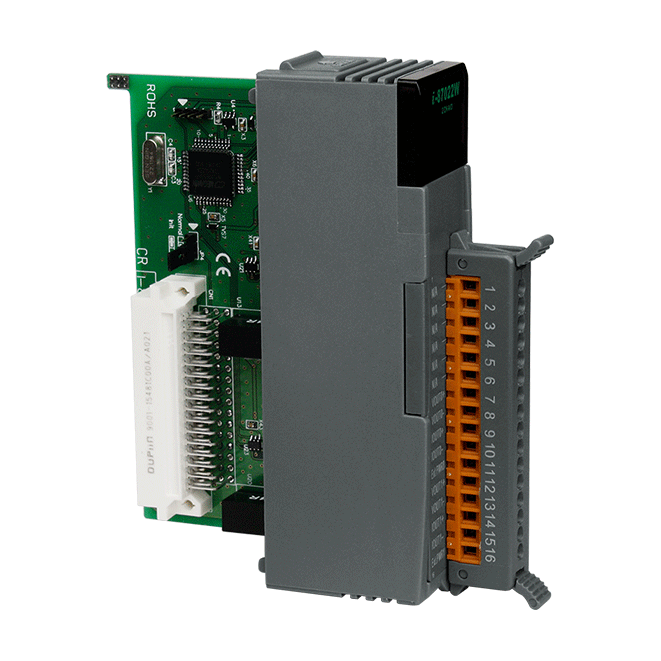

I-87022W-G
2 通道隔離型電壓/電流輸出模組、Sink、短路保護、斷線檢知、電壓/電流回讀值
特色
- 2 通道電壓/電流輸出
- 各通道獨立設置
- 3 kV 通道間隔離保護
- 電流斷線檢知
- 電壓和電流回讀值
- RF 射頻抗干擾
- 上電值和安全值輸出設置
介紹
I-87022W 是 Sink Type 類比輸出模組，提供2個類比輸出通道，可設定開機輸出值和安全輸出值。每一個類比輸出通道都可以設定個別的輸出範圍，包括 0 ~ + 10 V，+ 4 ~ + 20 mA 或 0 ~ + 20 mA。I-87022W 符合 IEC61000-4-3 射頻抗干擾標準定義。輸出電流可以經由 jumper 來選擇，設定為內部或外部;電源提供輸出電流，同時有 ±4 kV ESD 保護和 3000 VDC 模組內部隔離功能。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 類比輸出 | |
|---|---|
| 通道數 | 2, Sink (漏型) |
| 類型 | 電流(Current) |
| 範圍 | 0 ~ +10 V 0 ~ +20 mA +4 ~ +20 mA |
| 解析度 | 12 位元 |
| 精度 | ±0.1 % FSR |
| 短路保護 | 是 |
| 輸出反應時間 | 10 ms/通道 |
| 可編程輸出斜率 | 電壓 (Voltage)：0.0625 ~ 1024 V/秒 電流(Current)：0.125 ~ 2048 mA/秒 |
| 斷線檢知 | +4 ~ +20 mA |
| 回讀的精度 | ±0.5% FSR |
| 電壓輸出推力 | 10 V @ 10 mA |
| 電流負載阻值 | 內部電源：500 Ω 外部電源：1050 Ω |
| 個別通道設定 | 是 |
| 通道間隔離 | 3 kV |
| 上電值 | 是 |
| 安全值 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 1.8 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 115 x 102 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
