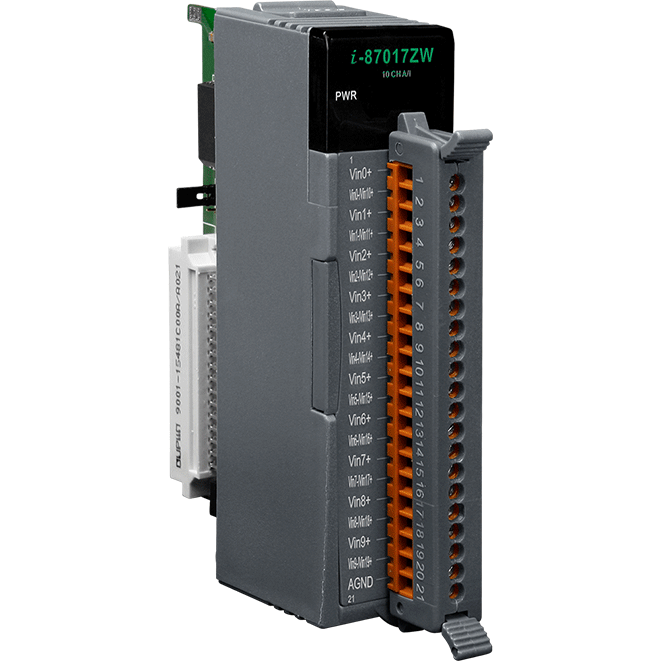

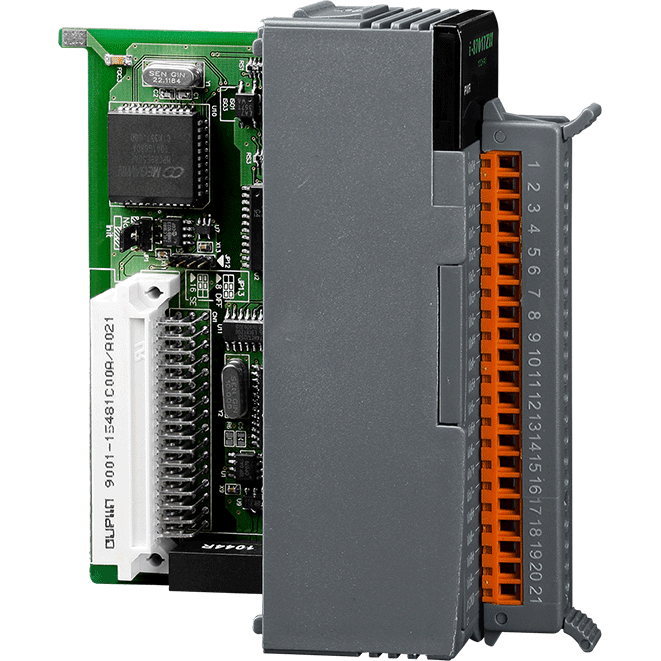

I-87017ZW-G
10/20 通道電壓/電流輸入模組、單端/差動 AI、16-bit、過電壓/過電流保護、斷線檢知
特色
- 10 差動/20 單端類比輸入通道
- 電壓和電流輸入
- 採樣率:
- 一般模式：10 Hz
- 高速模式：50 Hz
- 雙看門狗機制
- 通道可個別獨立設置
- 開短路偵測
- 240 Vrms/150 Vrms 過電壓保護
- 50 mA 過電流保護
介紹
I-87017ZW 是一串列型的類比輸入模組，提供了 20 單端或 10 差動訊號輸入通道、16-bit 解析度、最高 50 Hz 的取樣率。每一通道可獨立設置電壓和電流的輸入，其輸入範圍為 ±10 VDC、±5 VDC、±1 VDC、±500 mV、± 150 mV、0 ~ +20 mA、+4 ~ +20 mA 和 ±20 mA。此外，I-87017ZW 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離、+4 ~ +20 mA 斷線檢知、過電流保護和過電壓保護 ，使其在工業環境場合能提供更好的防制雜訊干擾能力。

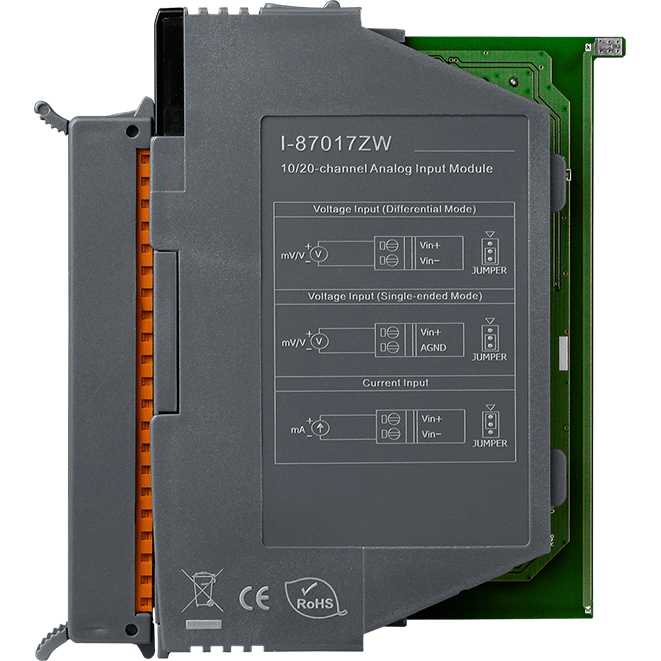

I-8017ZW 使用 Jumper 來設定電壓和電流量測，預設值為電流量測。使用差動訊號輸入方式來量測電流時，內部電阻可透過跳線來選擇電流輸入。
應用
• 工廠自動化
• 機械自動化
• 樓宇自動化
• 食品和飲料系統
• 半導體自動化製造
• 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | 電源具 ±4 kV |
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 類比輸入 | |
|---|---|
| 通道數 | 20, 單端 (Single-ended) / 10, 差動 (Differential) 訊號傳輸 (參閱備註 1), (使用 Jumper 設定) |
| 類型 | 電壓 (Voltage) |
| 範圍 | ±150 mV、±500 mV、±1 V、±5 V、±10 V ±20 mA ,0~20 mA、4 ~ 20 mA (使用 Jumper 設定) |
| 解析度 | 16-bit |
| 精度 | 一般模式：±0.1 % FSR 高速模式：±0.5 % FSR |
| 採樣率 | 一般模式：10 Hz (全部) 高速模式：50 Hz (全部) |
| 頻寬 | 一般模式：15.7 Hz 高速模式：78.7 Hz |
| 輸入阻抗 | 差動電壓 (Diffential Voltage)：2 MΩ 單端電壓 (Single-ended Voltage)：1 MΩ 電流(Current)：125 Ω |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | 差動 (Differential) 模式：240 Vrms 單端 (Single-ended) 模式：150 Vrms |
| 過電流保護 | 於最大 110 VDC/VAC 時可達最大 50 mA |
| 個別通道設定 | 是 |
| 斷線檢知 | +4 ~ +20 mA |
| 零點漂移 | ±20 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 2.0 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
規格說明
差動模式支援電壓輸入和電流輸入。
單端模式只支援電壓輸入。
單端模式只支援電壓輸入。
