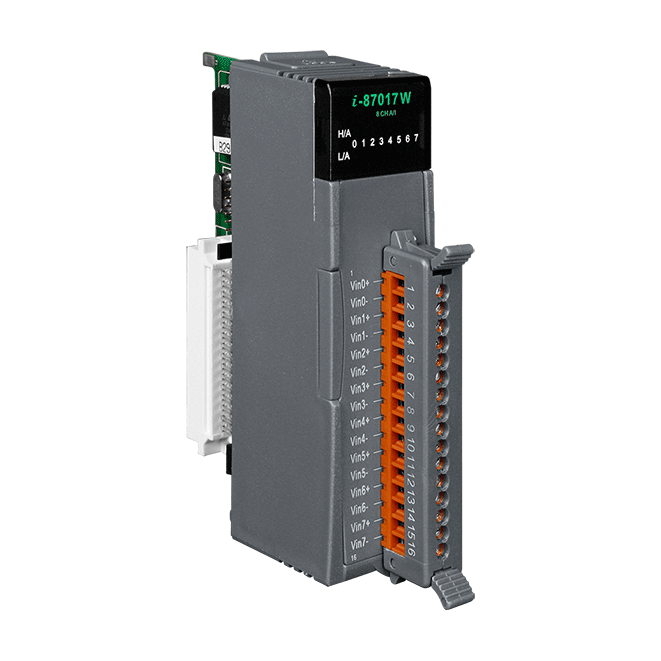

I-87017W-G
8 通道電流輸入模組、差動 AI、10/60 Hz、16-bit、過電壓保護
特色
- 8 差動類比輸入通道
- 電壓和電流輸入
- 採樣率:
- 一般模式：10 Hz
- 高速模式：50 Hz
- 雙看門狗機制
- 通道可個別獨立設置
- 過電壓保護
介紹
I-87017W 是一隔離型的類比輸入模組，提供了 8 差動訊號輸入通道、16-bit 解析度、最高 50 Hz 的取樣率。此外，I-87017W 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離和 ±35 VDC 過電壓保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-87017W 提供兩種取樣模式，一般模式和高速模式，每一通道皆可獨立設置電壓/電流的輸入，其輸入範圍為 ±10 VDC、±5 VDC、±1 VDC、±500 mV 、±150 mV 、0 ~ +20 mA 、+4 ~ +20 mA 和 ±20 mA。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 電壓 (Voltage)、電流(Current) |
| 範圍 | ±10 VDC、±5 VDC、±1 VDC ±500 mV、±150 mV 0 ~ +20 mA、+4 ~ +20 mA、-20 mA ~ +20 mA (需外接125 Ω 電阻) |
| 解析度 | 16-bit |
| 精度 | 一般模式：±0.1 % FSR 高速模式：±0.5 % FSR |
| 採樣率 | 一般模式：10 Hz 高速模式：50 Hz |
| 頻寬 | 一般模式：15.7 Hz 高速模式：78.7 Hz |
| 輸入阻抗 | 20 MΩ |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | ±35 VDC |
| 零點漂移 | ±20 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 1.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
