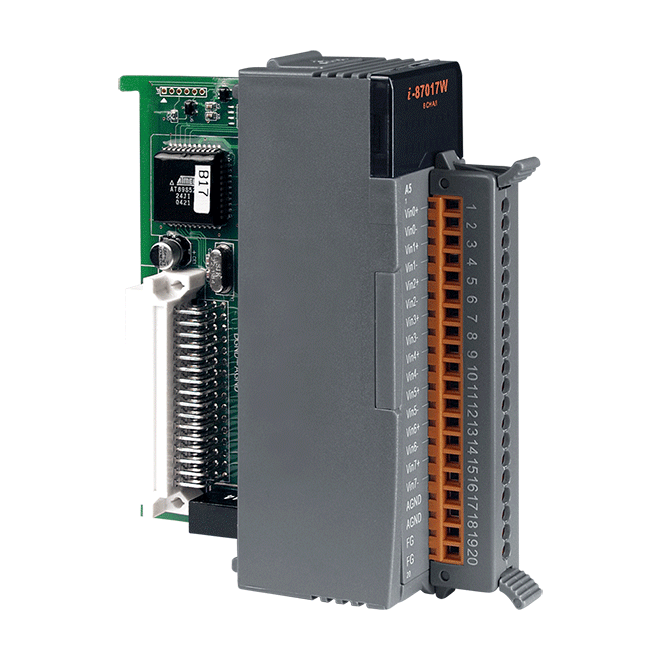

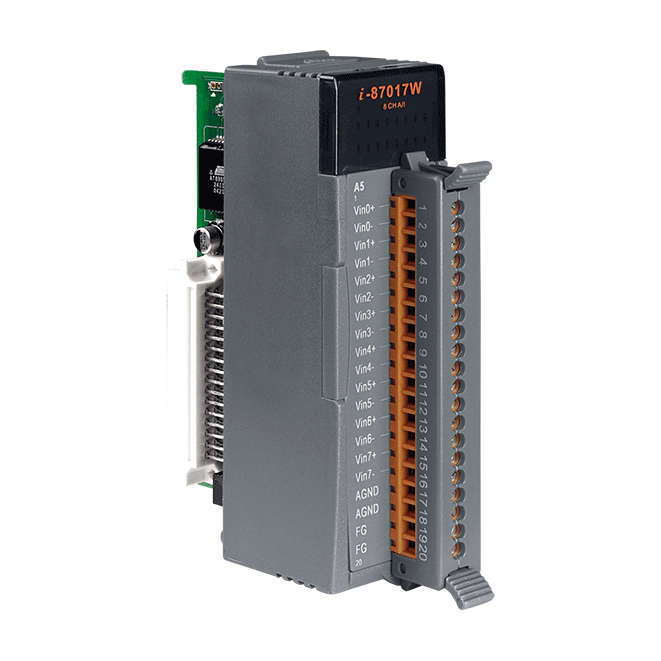

I-87017W-A5-G
8 通道電壓輸入模組、差動 AI、16-bit、過電壓保護、過熱保護
特色
- 8 差動電壓輸入通道
- 採樣率:
- 一般模式：10 Hz (全部)
- 高速模式：50 Hz (全部)
- 過電壓保護
- 過熱保護
- 雙看門狗機制
介紹
I-87017W-A5 是一專為量測高電壓而設計的 8 通道差動電壓輸入模組，電壓輸入範圍可達 ± 150 VDC。此外，I-87017W-A5 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離、過電壓保護和過熱保護 ，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 電壓 (Voltage) |
| 範圍 | ±50 VDC、±150 VDC |
| 解析度 | 16-bit |
| 精度 | 一般模式：±0.1 % FSR 高速模式：±0.25 % FSR |
| 採樣率 | 一般模式：10 Hz (全部) 高速模式：50 Hz (全部) |
| 頻寬 | 一般模式：15.7 Hz 高速模式：78.7 Hz |
| 輸入阻抗 | 290 MΩ |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | ±200 VDC |
| 零點漂移 | ±20 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 1.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
