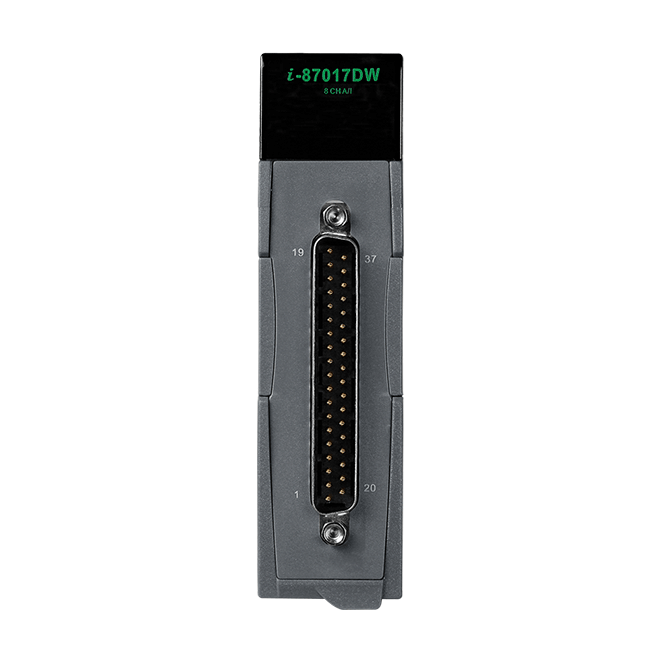

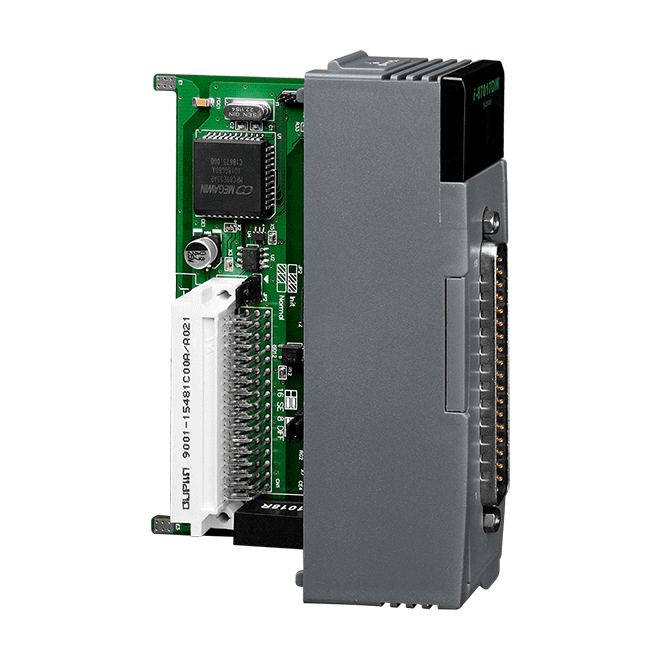

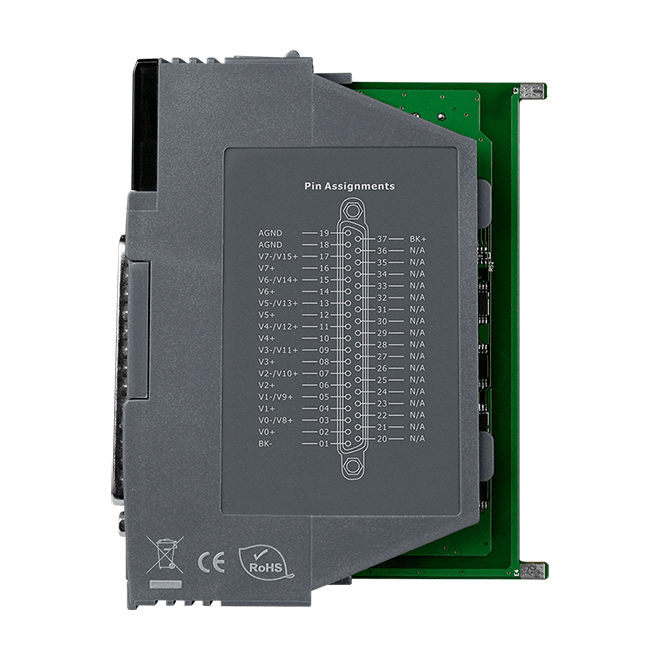

I-87017DW-G

8/16 通道單端/差動輸入模組、DB37 (Female)、16-bit、過電壓/過電流保護、電流量測需額外125 Ω 電阻

特色

8 差動/16 單端類比輸入通道
電壓和電流輸入
採樣率:
- 一般模式：10 取樣/秒 (全部)
- 高速模式：60 取樣/秒 (全部)
雙看門狗機制
通道可個別獨立設置
過電壓和過電流保護

介紹

I-87017DW 是一串列型的類比輸入模組，提供了 16 單端或 8 差動訊號輸入通道、16-bit 解析度、最高 60 kS/s 的取樣率。每一通道可獨立設置電壓和電流的輸入，其輸入範圍為 ±10 VDC、±5 VDC、±1 VDC、±500 mV、± 150 mV、0 ~ +20 mA、+4 ~ +20 mA 和 ±20 mA。此外，I-87017DW 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離、過電流保護和過電壓保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。

I-8017DW 使用 Jumper 來設定電壓和電流量測，預設值為電流量測。使用差動訊號輸入方式來量測電流時，內部電阻可透過跳線來選擇電流輸入。

應用

• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-87017DW-G CR	說明8/16 通道單端/差動輸入模組、DB37 (Female)、16-bit、過電壓/過電流保護、電流量測需額外125 Ω 電阻 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	模組 (1.6 秒)、通訊 (可程式化)

隔離
內部隔離	3000 VDC

EMS 防護
ESD (IEC 61000-4-2)	每個端子的觸點具 ± 4 kV

LED 燈
狀態	電源/系統指示燈 x 1

類比輸入
通道數	16, 單端 (Single-ended) / 8, 差動 (Differential) 訊號傳輸
類型	電壓 (Voltage)、電流(Current)
範圍	±10 VDC、±5 VDC、±1 VDC ±500 mV、±150 mV 0 ~ +20 mA、+4 ~ +20 mA、-20 mA ~ +20 mA (需外接125 Ω 電阻)
解析度	16-bit
精度	一般模式：±0.1 % FSR 高速模式：±0.5 % FSR
採樣率	一般模式：10 取樣/秒 (全部) 高速模式：60 取樣/秒 (全部)
頻寬	15.7Hz
輸入阻抗	差動電壓 (Diffential Voltage)：2 MΩ 單端電壓 (Single-ended Voltage)：1 MΩ
共模抑制	86 dB
常模抑制	100 dB
過電壓保護	差動 (Differential) 模式：240 Vrms 單端 (Single-ended) 模式：>120 Vrms
過電流保護	於最大 110 VDC/VAC 時可達最大 50 mA
個別通道設定	是
零點漂移	±20 μV/°C
跨度漂移	±25 ppm/°C
